نحوه تعویض ویبراتور آیفون اس ای 2020 | تعویض taptic engine آیفون SE 2020

در این آموزش قصد داریم که نحوه تعویض ویبراتور آیفون اس ای 2020 را آموزش دهیم آموزشی که می تواند راهگشای مشکلات ویبره نخوردن گوشی آیفون SE 2020 شما باشد. همانطور که می‌دانید ویبراتور یا taptic engine همان مولد ویبره گوشی است که در هنگام دریافت تماس، فشار دکمه هوم و غیره بنابر تنظیمات دلخواه شما، ویبره ایجاد می کند. کار نکردن ویبره گوشی یا ضعیف شدن ویبره به خرابی ویبراتور بر میگردد که در تعمیرات آیفون با تعویض ویبراتور آیفون اس ای 2 قابل رفع است.

جداسازی خشاب سیم کارت آیفون SE 2020

قبل از اقدام برای جداسازی خشاب سیم کارت آیفون SE 2020 لازم است که ابتدا بنابر دلایل ایمنی گوشی خود را خاموش کنید.

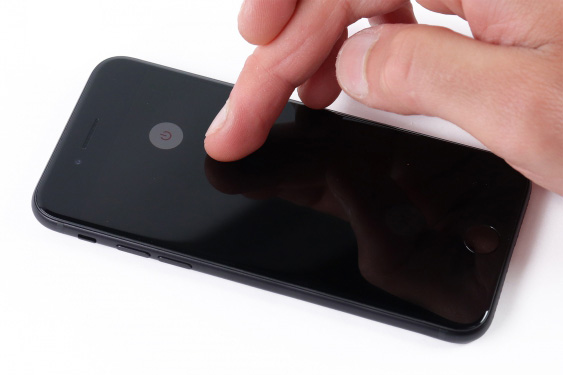

به همین منظور دکمه پاور واقع در سمت راست گوشی را فشار داده تا نوار خاموش بر روی نمایشگر گوشی شما ظاهر شود.
حال با کشیدن دکمه خاموش به سمت راست، عملیات خاموش سازی را تایید کنید.

تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2

سوزن سیم کارت را برداشته و آن را در سوراخ مخصوص خشاب سیم کارت واقع در سمت راست گوشی و در زیر دکمه پاور فرو کنید.

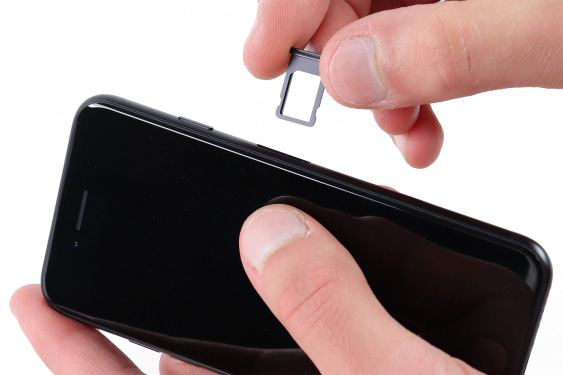

با یک فشار کوچک، خشاب سیم کارت از سوکتش خارج می شود آنگاه می توانید خشاب را بگیرید و از گوشی جدا کنید.

تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2

خشاب سیم کارت آیفون SE 2020 از گوشی جدا شد.

تعویض خشاب سیم کارت آیفون SE 2

جداسازی صفحه نمایش آیفون SE 2020

نوبت به جداسازی پنل جلو آیفون اس ای 2020 می رسد. به همین منظور ابتدا دو پیچ پنج سو مشخص شده در تصویر زیر را باز کنید.
سپس صفحه نمایش را با کمک سشوار برای 20 تا 30 ثانیه گرم کنید تا چسب نگهدارنده LCD نرم شود.

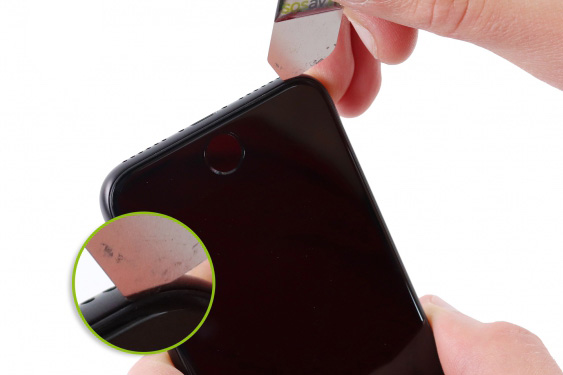

حال با کمک اسپاتول فلزی، در گوشی سمت چپ پایین بین صفحه نمایش و شاسی یک شکاف ایجاد کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

در اینجا باید اسپاتول را دور تا دور لبه گوشی ( به غیر از لبه بالایی) بکشید تا پنل جلو از پنل عقب کنده شود.
مراقب باشید! اسپاتول را در حین جداسازی زیاد فرو نکنید زیرا ممکن است به فلت های دورنی گوشی آسیب بزنید و آن ها را پاره کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

حال صفحه نمایش کنده شده از شاسی را بگیرید و مانند کتاب باز کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

در شکل زیر هفت پیچ فیلیپس با دایره های آبی مشخص شده اند؛ آن ها را باز کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2

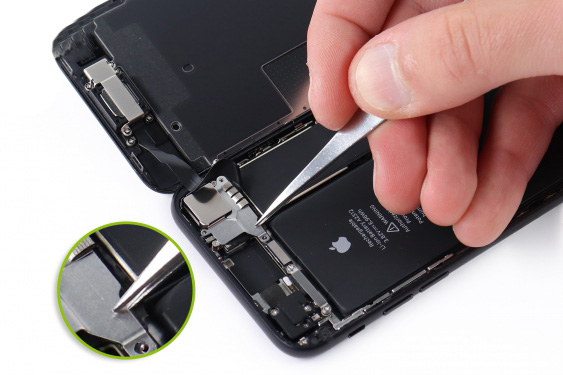

پس از باز کردن پیچ ها، صفحات فلزی محافظ را بگیرید و از گوشی جدا کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

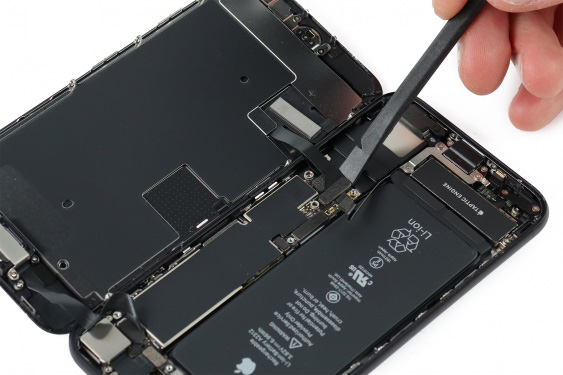

از اسپاتول پلاستیکی برای جدا کردن فلت باتری و فلت های صفحه نمایش استفاده کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

در آخر، کانکتور فلت دوربین جلو را نیز جدا کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

صفحه نمایش گوشی آیفون SE 2020 از گوشی جدا شد.

نحوه جداسازی صفحه نمایش آیفون SE 2

جداسازی دوربین عقب آیفون SE 2020

نحوه جداسازی دوربین عقب آیفون اس ای 22020 بدین صورت است که ابتدا دو پیچ نگهدارنده پایه فلزی محافظ دوربین عقب را باز کنید.
پیچ فیلیپس
پیچ rivet یا دوسو
نکته: در هنگام مونتاژ به خاطر داشته باشید که پیچ ها را در جای درست خود قرار دهید.

به محض باز شدن پیچ ها، پایه فلزی محافظ را از گوشی جدا کنید.

تعویض دوربین عقب آیفون اس ای 2
تعویض دوربین عقب آیفون اس ای 2
تعویض دوربین عقب آیفون اس ای 2
تعویض دوربین عقب آیفون اس ای 2 تعویض دوربین عقب آیفون اس ای 2 تعویض دوربین عقب آیفون اس ای 2

حال اسپاتول را بردارید و با کمک آن کانکتور دوربین عقب را جدا کنید.

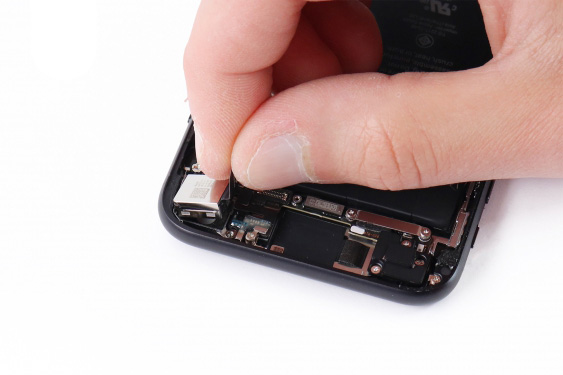

در نهایت، دوربین عقب آزاد شده را بگیرید و از گوشی جدا کنید.

تعویض دوربین عقب آیفون اس ای 2
تعویض دوربین عقب آیفون اس ای 2
تعویض دوربین عقب آیفون اس ای 2
147517
تعویض دوربین عقب آیفون اس ای 2 تعویض دوربین عقب آیفون اس ای 2 تعویض دوربین عقب آیفون اس ای 2 147517

دوربین عقب آیفون اس ای 2020 از گوشی جدا شد.

تعویض دوربین عقب آیفون اس ای 2

تعویض مادربرد آیفون SE 2020

نحوه جداسازی مادربرد آیفون اس ای 2020 بدین صورت است که ابتدا شش پیچ نگهدارنده آنتن GPS را باز کنید.
این پیچ ها از نوع فیلیپس بوده و در شکل زیر با دایره های آبی مشخص شده اند.
به محض باز شدن پیچ ها، آنتن GPS را از گوشی خارج کنید.

تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2 تعویض مادربرد آیفون اس ای 2 تعویض مادربرد آیفون اس ای 2

سپس تک پیچ فیلیپس مشخص شده در تصویر زیر را باز کرده و کانکتور فلت کلید پاور و ولوم را جدا کنید.

تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2 تعویض مادربرد آیفون اس ای 2 تعویض مادربرد آیفون اس ای 2

در ادامه با کمک اسپاتول کانکتور دیگر فلت کلید پاور و ولوم را نیز جدا کنید.

تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2 تعویض مادربرد آیفون اس ای 2

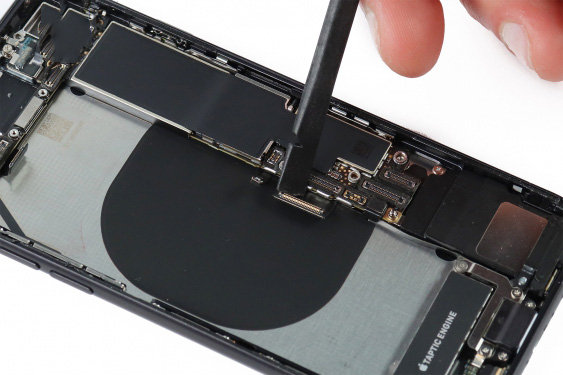

حال سه کانکتور مشخص شده در تصویر زیر را باز کنید.

تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2 تعویض مادربرد آیفون اس ای 2 تعویض مادربرد آیفون اس ای 2 تعویض مادربرد آیفون اس ای 2

در آخر تک پیچ rivet یا دوسو نگهدارنده مادربرد را باز کرده و از اسپاتول برای خارج کردن مادربرد از شاسی استفاده کنید.

تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2
تعویض مادربرد آیفون اس ای 2 تعویض مادربرد آیفون اس ای 2 تعویض مادربرد آیفون اس ای 2

مادربرد آیفون اس ای 2020 از گوشی جدا شد.

تعویض مادربرد آیفون اس ای 2

جداسازی اسپیکر خارجی آیفون SE 2020

برای جداسازی اسپیکر خارجی آیفون اس ای 2020 نیاز است که ابتدا پیچ های زیر باز شوند:
  چهار پیچ فیلیپس مشخص شده با دایره های آبی
  یک پیچ سه سو مشخص شده با دایره سبز
پس از باز کردن پیچ ها، پایه فلزی محافظ کانکتور آنتن GSM را از گوشی جدا کنید.

تعویض اسپیکر خارجی آیفون اس ای 2
تعویض اسپیکر خارجی آیفون اس ای 2
تعویض اسپیکر خارجی آیفون اس ای 2
تعویض اسپیکر خارجی آیفون اس ای 2 تعویض اسپیکر خارجی آیفون اس ای 2 تعویض اسپیکر خارجی آیفون اس ای 2

حال کانکتور فلت آنتن GSM را جدا کنید.

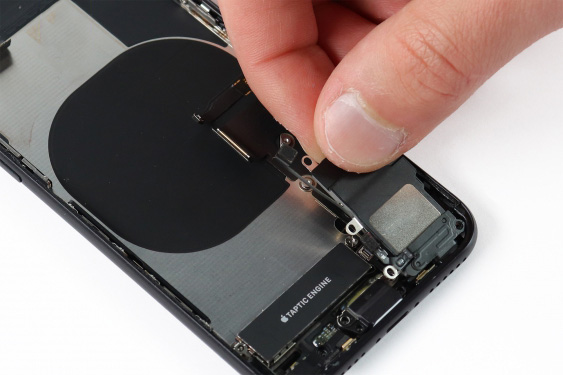

در قدم بعدی اسپیکر خارجی را از گوشی خارج کنید.

تعویض اسپیکر خارجی آیفون اس ای 2
تعویض اسپیکر خارجی آیفون اس ای 2
تعویض اسپیکر خارجی آیفون اس ای 2
تعویض اسپیکر خارجی آیفون اس ای 2
تعویض اسپیکر خارجی آیفون اس ای 2 تعویض اسپیکر خارجی آیفون اس ای 2 تعویض اسپیکر خارجی آیفون اس ای 2 تعویض اسپیکر خارجی آیفون اس ای 2

اسپیکر خارجی آیفون اس ای 2020 از گوشی جدا شد. مشاهده می کنید که آنتن GSM نیز به همراه اسپیکر خارجی از گوشی جدا شده است.

تعویض اسپیکر خارجی آیفون اس ای 2

از اسپاتول فلزی برای جدا کردن آنتن GSM از اسپیکر خارجی استفاده کنید.

تعویض اسپیکر خارجی آیفون اس ای 2
تعویض اسپیکر خارجی آیفون اس ای 2
تعویض اسپیکر خارجی آیفون اس ای 2 تعویض اسپیکر خارجی آیفون اس ای 2

اسپیکر خارجی و آنتن GSM آیفون اس ای 2020 از گوشی جدا شدند.

تعویض اسپیکر خارجی آیفون اس ای 2

جداسازی ویبراتور آیفون SE 2020

نحوه جداسازی ویبراتور آیفون اس ای 2020 بدین صورت است که ابتدا باید پیچ های زیر را باز کنید.
پنج پیچ فیلیپس مشخص شده به رنگ آبی
یک پیچ rivet یا دو سو مشخص شده به رنگ نارنجی

تعویض ویبراتور آیفون اس ای 2

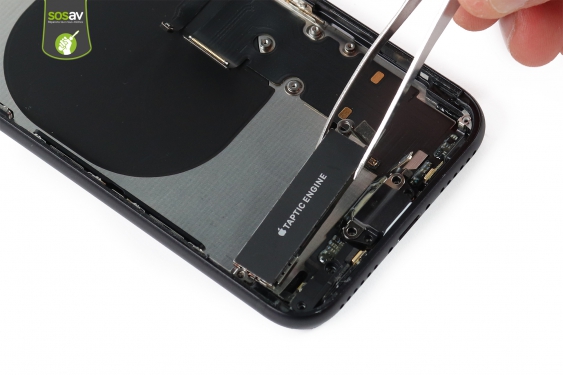

پس از باز کردن پیچ ها، کانکتور فلت ویبراتور را جدا کرده سپس برای جدا کردن ویبراتور از گوشی اقدام کنید. این کار را می توانید مطابق تصاویر زیر و با کمک اسپاتول و پنس انجام دهید.

تعویض ویبراتور آیفون اس ای 2
تعویض ویبراتور آیفون اس ای 2
تعویض ویبراتور آیفون اس ای 2
تعویض ویبراتور آیفون اس ای 2
تعویض ویبراتور آیفون اس ای 2 تعویض ویبراتور آیفون اس ای 2 تعویض ویبراتور آیفون اس ای 2 تعویض ویبراتور آیفون اس ای 2

ویبراتور آیفون اس ای 2020 از گوشی جدا شده و اکنون آماده تعویض است.

تعویض ویبراتور آیفون اس ای 2
