نحوه تعویض شیلد LCD آیفون اس ای 2020 | تعمیر آیفون SE 2020

برای تعویض شیلد LCD آیفون اس ای 2020 مراحل زیر را پیش رو دارید طوری که ابتدا باید اسپیکر مکالمه، دکمه هوم، دوربین جلو و سنسور مجاورت را از LCD جدا کنید. در این آموزش نحوه جداسازی صحیح این اجزا و در نهایت جداسازی پلیت فلزی ال سی دی را یاد خواهید گرفت تا در هنگام شکسته شدن یا ترک خوردن شیلد ال سی دی آیفون اس ای 2020 بتوانید شیلد را جدا کرده و برای تعویض آن اقدام کنید.

جداسازی خشاب سیم کارت آیفون SE 2020

قبل از اقدام برای جداسازی خشاب سیم کارت آیفون SE 2020 لازم است که ابتدا بنابر دلایل ایمنی گوشی خود را خاموش کنید.
به همین منظور دکمه پاور واقع در سمت راست گوشی را فشار داده تا نوار خاموش بر روی نمایشگر گوشی شما ظاهر شود.
حال با کشیدن دکمه خاموش به سمت راست، عملیات خاموش سازی را تایید کنید.

تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2

سوزن سیم کارت را برداشته و آن را در سوراخ مخصوص خشاب سیم کارت واقع در سمت راست گوشی و در زیر دکمه پاور فرو کنید.
با یک فشار کوچک، خشاب سیم کارت از سوکتش خارج می شود آنگاه می توانید خشاب را بگیرید و از گوشی جدا کنید.

تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2
تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2 تعویض خشاب سیم کارت آیفون SE 2

خشاب سیم کارت آیفون SE 2020 از گوشی جدا شد.

تعویض خشاب سیم کارت آیفون SE 2

جداسازی صفحه نمایش آیفون SE 2020

نوبت به جداسازی پنل جلو آیفون اس ای 2020 می رسد. به همین منظور ابتدا دو پیچ پنج سو مشخص شده در تصویر زیر را باز کنید.
سپس صفحه نمایش را با کمک سشوار برای 20 تا 30 ثانیه گرم کنید تا چسب نگهدارنده LCD نرم شود.
حال با کمک اسپاتول فلزی، در گوشی سمت چپ پایین بین صفحه نمایش و شاسی یک شکاف ایجاد کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

در اینجا باید اسپاتول را دور تا دور لبه گوشی ( به غیر از لبه بالایی) بکشید تا پنل جلو از پنل عقب کنده شود.
مراقب باشید! اسپاتول را در حین جداسازی زیاد فرو نکنید زیرا ممکن است به فلت های دورنی گوشی آسیب بزنید و آن ها را پاره کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

حال صفحه نمایش کنده شده از شاسی را بگیرید و مانند کتاب باز کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

در شکل زیر هفت پیچ فیلیپس با دایره های آبی مشخص شده اند؛ آن ها را باز کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2

پس از باز کردن پیچ ها، صفحات فلزی محافظ را بگیرید و از گوشی جدا کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

از اسپاتول پلاستیکی برای جدا کردن فلت باتری و فلت های صفحه نمایش استفاده کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

در آخر، کانکتور فلت دوربین جلو را نیز جدا کنید.

نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2
نحوه جداسازی صفحه نمایش آیفون SE 2 نحوه جداسازی صفحه نمایش آیفون SE 2

صفحه نمایش گوشی آیفون SE 2020 از گوشی جدا شد.

نحوه جداسازی صفحه نمایش آیفون SE 2

جداسازی دکمه هوم آیفون SE 2020

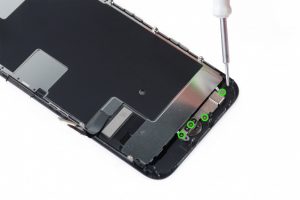

نحوه جداسازی دکمه هوم آیفون اس ای 2020 بدین صورت است که ابتدا چهار پیچ سه سو نگهدارنده پایه فلزی محافظ دکمه هوم را باز کنید.

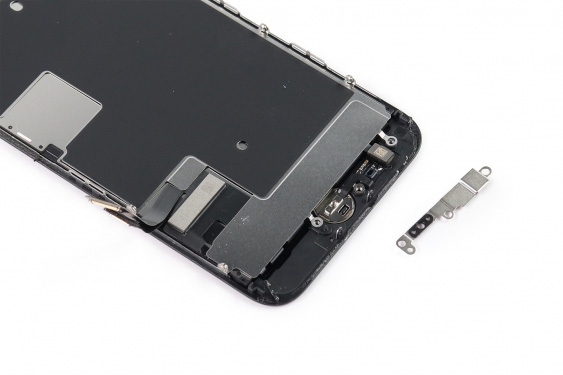

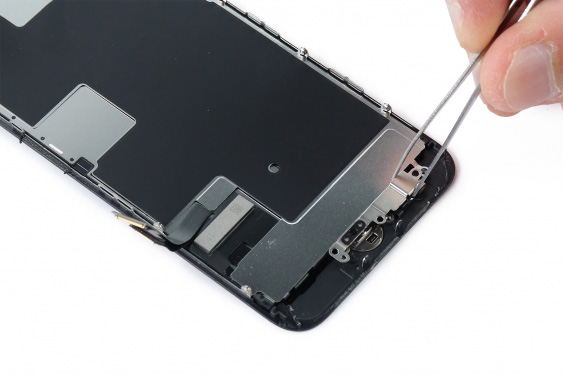

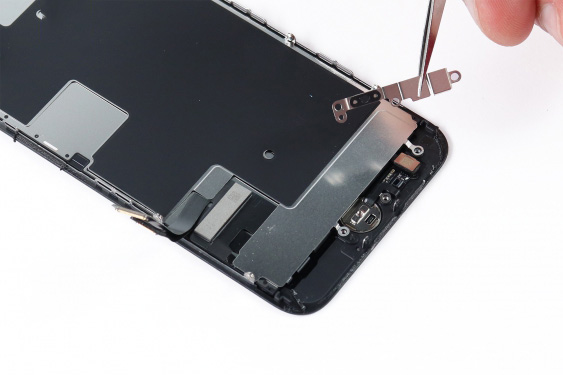

به محض باز شدن پیچ ها، پایه فلزی را از روی پنل جلو جدا کنید.

تعویض دکمه هوم آیفون اس ای 2
تعویض دکمه هوم آیفون اس ای 2
تعویض دکمه هوم آیفون اس ای 2
تعویض دکمه هوم آیفون اس ای 2
تعویض دکمه هوم آیفون اس ای 2 تعویض دکمه هوم آیفون اس ای 2 تعویض دکمه هوم آیفون اس ای 2 تعویض دکمه هوم آیفون اس ای 2

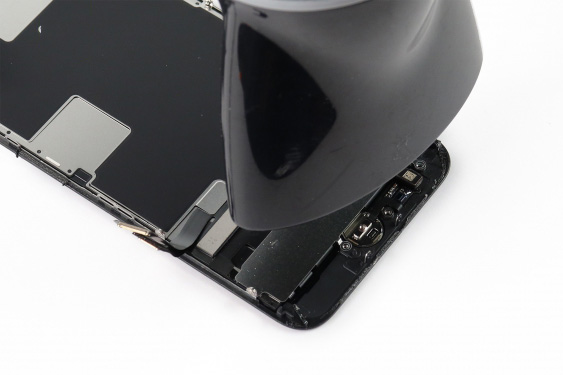

حال ناحیه مربوط به دکمه هوم را با سشوار برای چند ثانیه گرم کنید تا چسب نگهدارنده دکمه هوم نرم شود.
در ادامه اسپاتول را بردارید و با کمک آن کانکتور فلت دکمه هوم را جدا کنید.

تعویض دکمه هوم آیفون اس ای 2
تعویض دکمه هوم آیفون اس ای 2
تعویض دکمه هوم آیفون اس ای 2
تعویض دکمه هوم آیفون اس ای 2 تعویض دکمه هوم آیفون اس ای 2 تعویض دکمه هوم آیفون اس ای 2

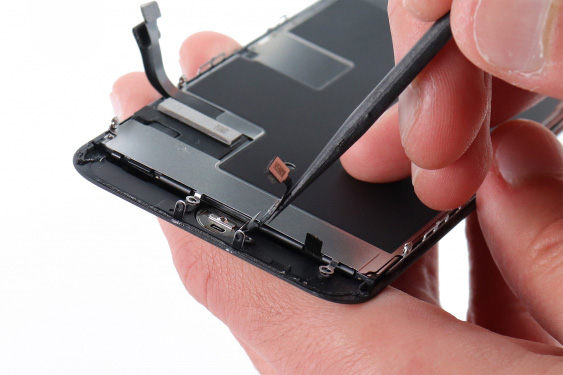

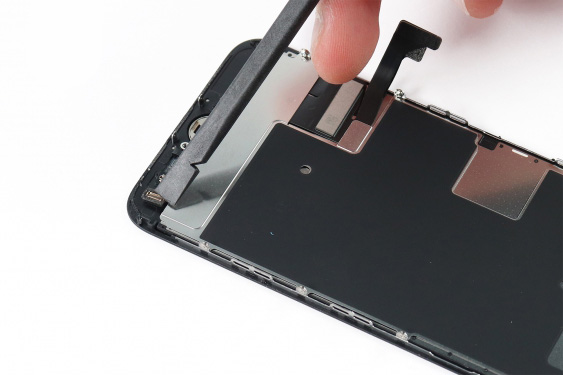

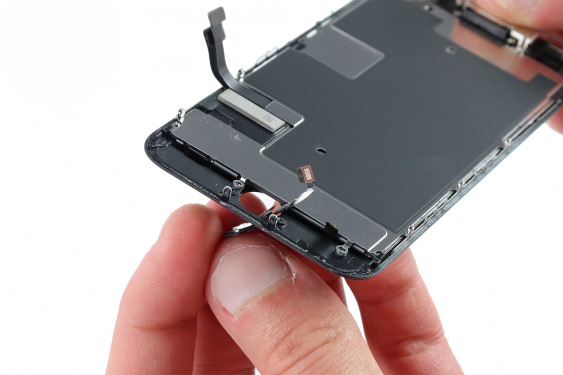

از جدا کردن فلت دکمه هوم شروع کرده و مطابق تصاویر زیر عمل کنید تا دکمه هوم از پنل جلو جدا شود.

تعویض دکمه هوم آیفون اس ای 2
تعویض دکمه هوم آیفون اس ای 2
تعویض دکمه هوم آیفون اس ای 2
تعویض دکمه هوم آیفون اس ای 2 تعویض دکمه هوم آیفون اس ای 2 تعویض دکمه هوم آیفون اس ای 2

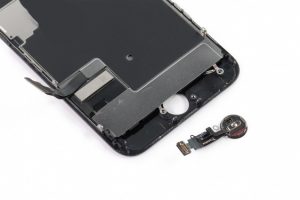

دکمه هوم آیفون اس ای 2020 از گوشی جدا شد.

تعویض دکمه هوم آیفون اس ای 2

جداسازی اسپیکر مکالمه آیفون SE 2020

برای جدا کردن اسپیکر مکالمه آیفون SE 2020 و آماده کردن آن برای تعویض نیاز است که ابتدا شش پیچ چهارسو نگهدارنده پایه فلزی محافظ اسپیکر مکالمه را باز کنید.
سپس پایه فلزی را از گوشی جدا کنید.

تعویض اسپیکر مکالمه آیفون SE 2
تعویض اسپیکر مکالمه آیفون SE 2
تعویض اسپیکر مکالمه آیفون SE 2
تعویض اسپیکر مکالمه آیفون SE 2 تعویض اسپیکر مکالمه آیفون SE 2 تعویض اسپیکر مکالمه آیفون SE 2

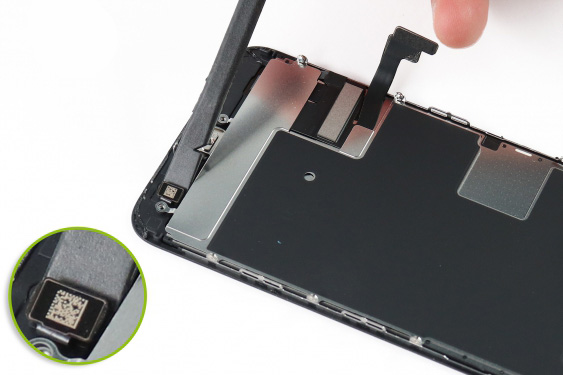

حال با کمک پنس، اسپیکر مکالمه را گرفته و از گوشی جدا کنید.

تعویض اسپیکر مکالمه آیفون SE 2
تعویض اسپیکر مکالمه آیفون SE 2
تعویض اسپیکر مکالمه آیفون SE 2
تعویض اسپیکر مکالمه آیفون SE 2 تعویض اسپیکر مکالمه آیفون SE 2 تعویض اسپیکر مکالمه آیفون SE 2

اسپیکر مکالمه آیفون SE 2020 از گوشی جدا شد.

تعویض اسپیکر مکالمه آیفون SE 2

جداسازی دوربین جلو / سنسور مجاورت آیفون SE 2020

برای جدا کردن دوربین جلو و سنسور مجاورت آیفون اس ای 2020 و آماده کردن آن برای تعویض کافیست که فلت دوربین جلو را برای چند ثانیه گرم کنید.

تعویض دوربین جلو آیفون اس ای 2

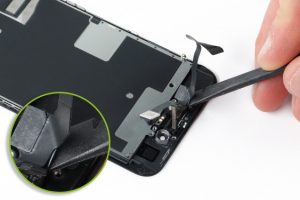

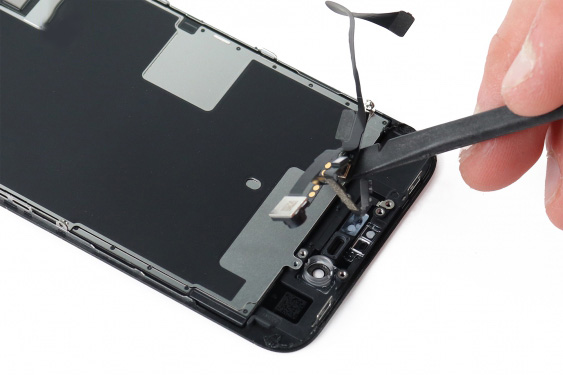

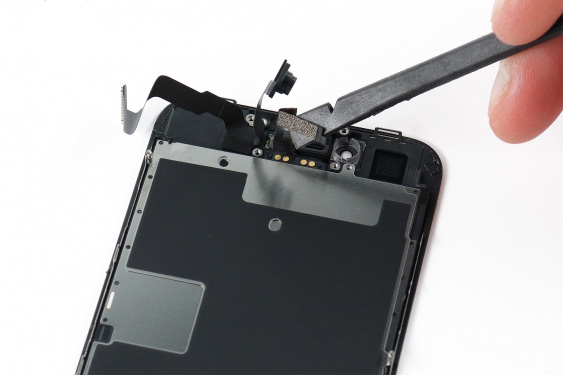

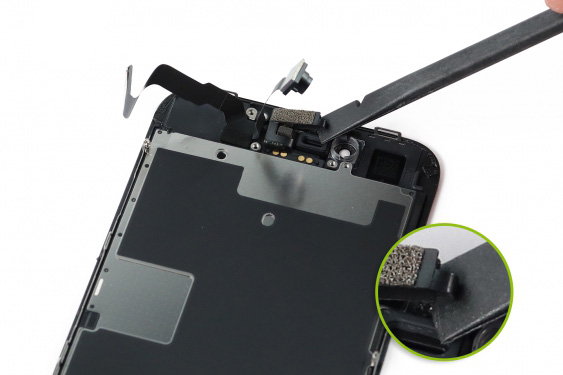

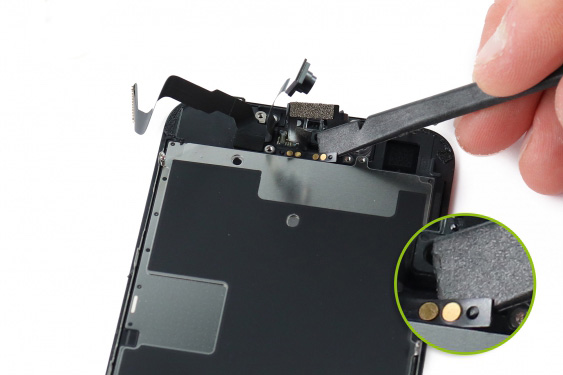

سپس با کمک اسپاتول و مطابق تصاویر زیر، فلت را از روی پنل جلو جدا کنید.

تعویض دوربین جلو آیفون اس ای 2
تعویض دوربین جلو آیفون اس ای 2
تعویض دوربین جلو آیفون اس ای 2
تعویض دوربین جلو آیفون اس ای 2
تعویض دوربین جلو آیفون اس ای 2
تعویض دوربین جلو آیفون اس ای 2 تعویض دوربین جلو آیفون اس ای 2 تعویض دوربین جلو آیفون اس ای 2 تعویض دوربین جلو آیفون اس ای 2 تعویض دوربین جلو آیفون اس ای 2

دوربین جلو آیفون اس ای 2020 به همراه سنسور مجاورت از گوشی جدا شدند.

تعویض دوربین جلو آیفون اس ای 2

جداسازی شیلد LCD آیفون SE 2020

شیلد LCD آیفون اس ای 2020 آخرین بخش از گوشی است که باید از صفحه نمایش جدا شود تا بتوان برای تعویض شیلد اقدام کرد.

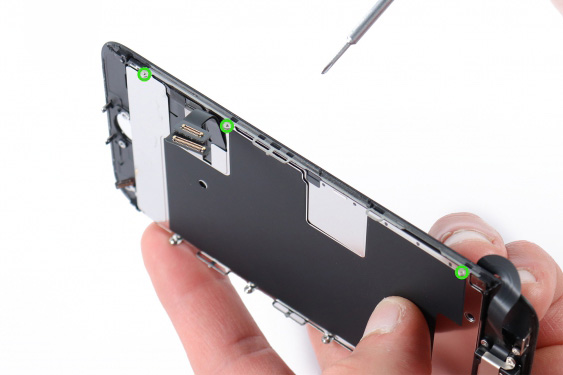

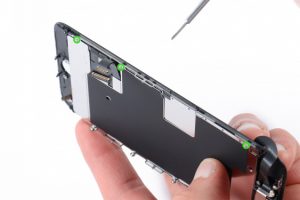

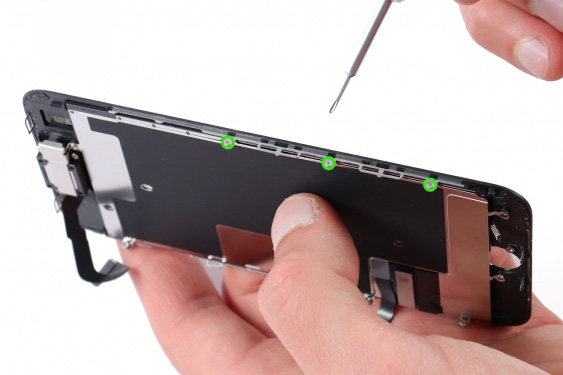

به همین منظور، شش پیچ سه سو مشخص شده در تصاویر زیر را باز کنید.
این پیچ ها در دو طرف صفحه نمایش قرار گرفته و شیلد محافظ LCD را بر روی صفحه نمایش نگه میدارند.

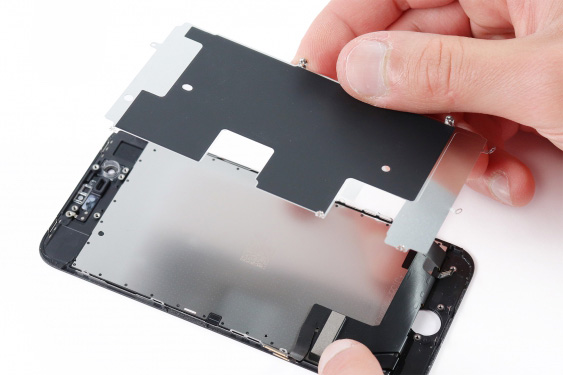

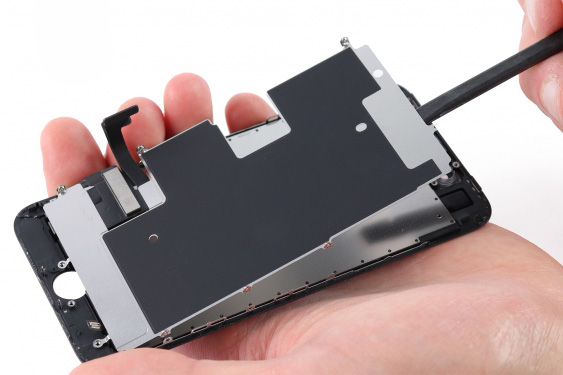

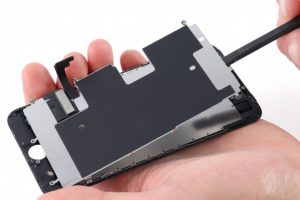

در ادامه، با کمک اسپاتول شیلد LCD را از روی صفحه نمایش جدا کنید.

تعویض تاچ و ال سی دی آیفون SE 2
تعویض تاچ و ال سی دی آیفون SE 2
تعویض تاچ و ال سی دی آیفون SE 2
تعویض تاچ و ال سی دی آیفون SE 2
تعویض تاچ و ال سی دی آیفون SE 2 تعویض تاچ و ال سی دی آیفون SE 2 تعویض تاچ و ال سی دی آیفون SE 2 تعویض تاچ و ال سی دی آیفون SE 2

شیلد LCD آیفون اس ای 2020 از گوشی جدا شده و اکنون آماده تعویض است.

تعویض تاچ و ال سی دی آیفون SE 2
