آموزش تعمیرات آیفون | تعویض آنتن وای فای آیفون X

تعویض آنتن وای فای آیفون X یکی از بخش های نه چندان رایج در تعمیرات اپل است؛ با این حال خرابی این بخش از گوشی آیفون X نباید دور از انتظار باشد.
هدف ما از ایجاد این آموزش، آشنایی شما با نحوه تعویض آنتن وای فای آیفون X در جهت رفع ایراداتی نظیر وصل نشدن گوشی به وایفای، ضعیف شدن وای فای و در همچنین دریافت اینترنت ضعیف از طریق اتصال گوشی با اینترنت وایفای می باشد.

تعویض آنتن وای فای آیفون X، گام اول: باز کردن گوشی

بنابر دلایل ایمنی بهتر است که قبل از اقدام برای باز کردن آیفون X، ابتدا گوشی را خاموش کنید.
برای خاموش کردن گوشی آیفون X باید دکمه پاور گوشی به همراه دکمه پایین صدا را به طور همزمان فشار داده و برای چند ثانیه در همان وضعیت نگه دارید.
دکمه خاموش بر روی گوشی ظاهر می شود، آن را به سمت راست بکشید تا عملیات خاموش سازی انجام شود.

تعویض خشاب سیم کارت آیفون X
تعویض خشاب سیم کارت آیفون X
تعویض خشاب سیم کارت آیفون X
تعویض خشاب سیم کارت آیفون X
تعویض خشاب سیم کارت آیفون X تعویض خشاب سیم کارت آیفون X تعویض خشاب سیم کارت آیفون X تعویض خشاب سیم کارت آیفون X

با کمک پیچ گوشتی پنج سو، دو پیچ مشخص شده به رنگ قرمز(در شکل زیر) را باز کنید.
وظیفه این پیچ ها ایمن نگه داشتن صفحه نمایش بر روی شاسی است.

باز کردن گوشی آیفون X

اکنون کل صفحه نمایش گوشی، مخصوصاً لبه های آن را به مدت 30 ثانیه تا یک دقیقه با سشوار گرم کنید.
هدف از این کار، نرم شدن چسب آب بند دور ال سی دی جهت تسهیل جداسازی صفحه نمایش از شاسی است.

باز کردن گوشی آیفون X

حال با کمک اسپاتول iPlastic(یک اسپاتول پلاستیکی منعطف) در گوشه سمت چپ_پایین گوشی، بین شاسی و صفحه نمایش یک شکاف ایجاد کنید.
به محض ایجاد شدن شکاف، اسپاتول را به آرامی به سمت بخش بالایی گوشی بکشید.

باز کردن گوشی آیفون X
باز کردن گوشی آیفون X
باز کردن گوشی آیفون X باز کردن گوشی آیفون X

اسپاتول را بردارید؛ دوباره به سراغ لبه پایینی گوشی بروید اما این بار اسپاتول را در جهت دیگر گوشی بکشید و به سمت بالا حرکت کنید.

باز کردن گوشی آیفون X
باز کردن گوشی آیفون X
باز کردن گوشی آیفون X
باز کردن گوشی آیفون X باز کردن گوشی آیفون X باز کردن گوشی آیفون X

کار باز کردن صفحه نمایش را با کشیدن اسپاتول بر روی لبه بالایی گوشی به پایان برسانید.

باز کردن گوشی آیفون X
باز کردن گوشی آیفون X
باز کردن گوشی آیفون X باز کردن گوشی آیفون X

صفحه نمایش را بگیرید و با دقت مانند کتاب باز کنید.
تذکر: توجه داشته باشید که صفحه نمایش را کامل از گوشی جدا نکنید؛ زیرا هنوز توسط فلت هایی به گوشی متصل است.

باز کردن گوشی آیفون X
باز کردن گوشی آیفون X
باز کردن گوشی آیفون X باز کردن گوشی آیفون X

تعویض آنتن وای فای آیفون X، گام دوم: جداسازی صفحه نمایش از شاسی

با کمک پیچ گوشتی سه سو، پنج پیچ مشخص شده در شکل را باز کنید.
وظیفه این پیچ ها نگه داشتن صفحه فلزی محافظ کانکتورها و کابل های وصل شده به مادربرد می باشد.

جداسازی صفحه نمایش آیفون X

صفحه فلزی را با پنس بگیرید و جدا کنید.

جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X

با کمک اسپاتول پلاستیکی، کانکتور مربوط به باتری را جدا کنید.
نکته: این مرحله بسیار مهم است و بنابر دلایل ایمنی باید با دقت و حتماً انجام شود.

جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X

کار را با اسپاتول پلاستیکی ادامه دهید. این بار کانکتور مربوط به فلت بلندگوی داخلی/ سنسور مجاورت/ سنسور نور و سنسور true tone را جدا کنید.
حال به آرامی کابل مربوط به این فلت را از شاسی جدا کنید.
تذکر: مراقب باشید! این کابل ها بسیار حساس و شکننده است.

جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X

اکنون دو کانکتور مربوط به صفحه نمایش را که در شکل مشخص شده اند، جدا کنید.

جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X

صفحه نمایش را با دست بگیرید و از شاسی جدا کنید.

جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X

تعویض آنتن وای فای آیفون X، گام سوم: جداسازی باتری

اکنون اسپاتول پلاستیکی را روی لبه چسب نگهدارنده باتری قرار دهید و به آرامی چسب را با کمک اسپاتول پلاستیکی بکشید. با این کار، عملیات برداشتن چسب های نگهدارنده باتری آغاز می شود.

تعویض باتری آیفون X
تعویض باتری آیفون X
تعویض باتری آیفون X تعویض باتری آیفون X

گوشی را به پشت برگردانید.
برای مدت زمان 30 ثانیه تا یک دقیقه محدوده مربوط به باتری را با سشوار گرم کنید.

تعویض باتری آیفون X

حال بر چسب باتری را با دست بگیرید و آرام آرام آن را بکشید تا کل برچسب کنده شود.
همین فرآیند را برای سه برچسب دیگر که در بخش پایینی باتری قرار دارند، تکرار کنید.

تعویض باتری آیفون X
تعویض باتری آیفون X
تعویض باتری آیفون X
تعویض باتری آیفون X تعویض باتری آیفون X تعویض باتری آیفون X

اسپاتول پلاستیکی را در زیر باتری قرار دهید و به آرامی اهرم وار فشار دهید تا باتری از جایش خارج شود.
باتری را با دست بگیرید و از گوشی جدا کنید.

تعویض باتری آیفون X
تعویض باتری آیفون X
تعویض باتری آیفون X
تعویض باتری آیفون X تعویض باتری آیفون X تعویض باتری آیفون X

باتری آیفون X از شاسی جدا شده و در صورت لزوم آماده تعویض است.

تعویض باتری آیفون X

تعویض آنتن وای فای آیفون X، گام چهارم: جدا سازی دوربین جلو

اکنون سه کانکتور دوربین جلو که مربوط به بخش تشخیص چهره، خود دوربین جلو و پروژکتور مادون قرمز هستند و به مادربرد متصل شده اند را جدا می کنیم.
اسپاتول پلاستیکی را بردارید و اولین کانکتور دوربین جلو را از مادربرد جدا کرده و فلت آن را نیز از روی شاسی بِکَنید.

تعویض دوربین جلو آیفون X
تعویض دوربین جلو آیفون X
تعویض دوربین جلو آیفون X تعویض دوربین جلو آیفون X

همین کار را برای کانکتور دوم و سوم تکرار کنید.

تعویض دوربین جلو آیفون X
تعویض دوربین جلو آیفون X
تعویض دوربین جلو آیفون X
تعویض دوربین جلو آیفون X
تعویض دوربین جلو آیفون X تعویض دوربین جلو آیفون X تعویض دوربین جلو آیفون X تعویض دوربین جلو آیفون X

سپس با کمک اسپاتول پلاستیکی، دوربین جلو را از شاسی جدا کنید و آن را با کمک پنس بردارید.

تعویض دوربین جلو آیفون X
تعویض دوربین جلو آیفون X
تعویض دوربین جلو آیفون X
تعویض دوربین جلو آیفون X
تعویض دوربین جلو آیفون X تعویض دوربین جلو آیفون X تعویض دوربین جلو آیفون X تعویض دوربین جلو آیفون X

دوربین جلو آیفون X از شاسی جدا شد.

تعویض دوربین جلو آیفون X





تعویض آنتن وای فای آیفون X، گام پنجم: جدا سازی مادربرد

اکنون از اسپاتول پلاستیکی کمک بگیرید و به وسیله آن کانکتور آنتن وایفای را جدا کنید.

تعویض مادربرد آیفون X
تعویض مادربرد آیفون X
تعویض مادربرد آیفون X تعویض مادربرد آیفون X

سپس پیچ گوشتی چهارسو را بردارید و دو پیچ نگهدارنده مادربرد بر روی شاسی که در شکل به رنگ قرمز مشخص شده اند را باز کنید.

تعویض مادربرد آیفون X

سوزن سیم کارت را بردارید و آن را در سوراخ مخصوص خشاب سیم کارت وارد کنید؛ مقداری فشار دهید تا خشاب سیم کارت از جایش خارج شود.
اکنون خشاب سیم کارت را می توانید از گوشی جدا کنید.

اسپاتول پلاستیکی را اهرم وار در زیر مادربرد قرار دهید و فشار دهید تا مادربرد از شاسی جدا شود.
حال با کمک پنس، مادربرد را کامل بردارید.

تعویض مادربرد آیفون X
تعویض مادربرد آیفون X
تعویض مادربرد آیفون X
تعویض مادربرد آیفون X
تعویض مادربرد آیفون X تعویض مادربرد آیفون X تعویض مادربرد آیفون X تعویض مادربرد آیفون X

مادربرد آیفون X از شاسی جدا شده و در صورت لزوم آماده تعویض است.

تعویض مادربرد آیفون X

تعویض آنتن وای فای آیفون X، گام ششم: جدا سازی آنتن وایفای

پیچ گوشتی چهارسو را بردارید و با کمک آن پنچ پیچ مشخص شده در شکل به رنگ قرمز را باز کنید.
سپس با کمک پیچ گوشتی سه سو، دو پیچ سبز رنگ را باز کنید.
وظیفه این پیچ ها نگه داشتن آنتن وای فای آیفون X بر روی شاسی است.

تعویض آنتن وایفای آیفون X

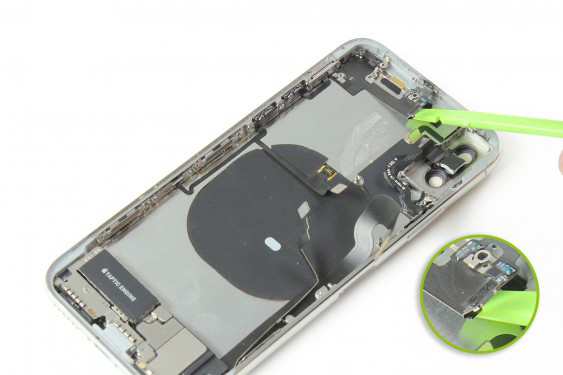

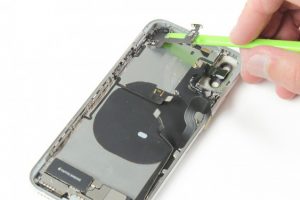

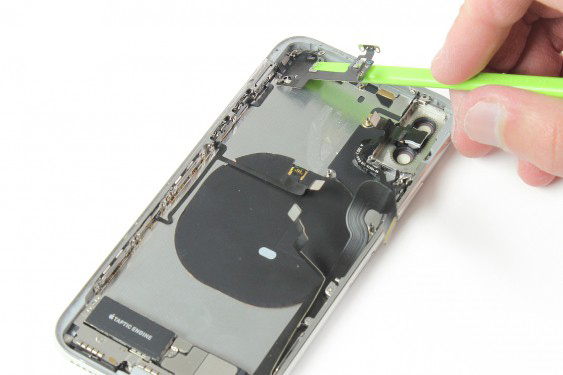

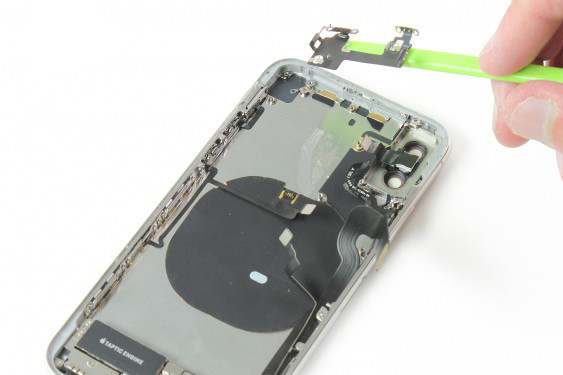

اکنون با استفاده از اسپاتول پلاستیکی آنتن وای فای را از شاسی جدا کرده و کامل بردارید.

تعویض آنتن وایفای آیفون X
تعویض آنتن وایفای آیفون X
تعویض آنتن وایفای آیفون X
تعویض آنتن وایفای آیفون X تعویض آنتن وایفای آیفون X تعویض آنتن وایفای آیفون X

آنتن وای فای آیفون X از شاسی جدا شده و آماده تعویض است.

تعویض آنتن وایفای آیفون X

جمع بندی!

هدف از این آموزش تعویض آنتن وای فای آیفون X است که به راحتی و در عرض چند دقیقه با طی شش گام اصلی از باز کردن گوشی تا جداسازی آنتن وایفای قابل انجام است.
