تعویض پایه های نگهدارنده LCD آیفون 5 موضوع این بخش از تعمیرات سخت افزاری گوشیهای آیفون است که به منظور تعویض گیره های شکسته یا خراب شده LCD آیفون 5 انجام می شود.
گام اول: نحوه باز کردن گوشی آیفون 5
قبل از باز کردن گوشی آیفون 5 و آماده شدن برای تعویض، نیاز است که ابتدا گوشی را خاموش کنید.
خاموش کردن گوشی آیفون 5 در دو مرحله خلاصه می شود؛ اول اینکه، دکمه پاور واقع در لبه بالایی گوشی را فشار داده و نگه دارید تا نوار خاموش بر روی نمایشگر ظاهر شود.
سپس دکمه قرمز رنگ “power off” را به سمت راست بکشید تا عملیات خاموش سازی آیفون 5 انجام شود.
دو پیچ پنج سو نگهدارنده کانکتور شارژ / کانکتور لایتینگ که در تصویر زیر با دایره های قرمز مشخص شده اند را باز کنید.
همانطور که مشاهده می کنید، این پیچ ها در پایین دکمه هوم و در دو طرف سوکت لایتینگ گوشی قرار دارند.
برای باز کردن گوشی آیفون 5 به ابزار ساکشن کاپ نیاز دارید.
مطابق تصویر زیر، مکنده را بر روی صفحه نمایش و در نزدیک ترین نقطه به دکمه هوم نصب کنید طوری که کامل بر روی صفحه نمایش قرار بگیرد و محکم به نمایشگر گوشی بچسبد.
مطمئن شوید که مکنده به خوبی به صفحه نمایش چسبیده است.
حال دسته مکنده را گرفته و بکشید تا یک فضای خالی بین پنل جلو و پنل عقب گوشی آیفون 5 ایجاد شود.
سَرِ اسپاتول را به آرامی در فضای خالی ایجاد شده قرار دهید و اهرم وار دسته اسپاتول را فشار دهید.
تا به اینجا صفحه نمایش هنوز به پنل عقب وصل است. مطابق تصاویر زیر عمل کرده و اسپاتول را بر روی لبه های گوشی بکشید تا صفحه نمایش از روی پنل عقب کنده شود.
گام دوم: نحوه جداسازی صفحه نمایش آیفون 5
به محض کنده شدن پنل جلو از پنل عقب، مطابق تصویر زیر صفحه نمایش را گرفته طوری که با لبه بالایی گوشی زاویه 90 درجه بسازد.
تذکر: مراقب باشید که صفحه نمایش را کامل از گوشی جدا نکنید زیرا صفحه نمایش آیفون 5 هنوز توسط چند فلت به پنل عقب گوشی متصل است.
اکنون سه پیچ چهارسو نگهدارنده صفحه فلزی محافظ کانکتورهای صفحه نمایش را باز کنید.
همانطور که در شکل ملاحظه می کنید، پیچ ها در دو دسته قرار می گیرند. پیچ های قرمز رنگ، پیچ های چهارسو 1.2 میلی متری هستند و تک پیچ زرد رنگ، پیچ چهارسو 1.6 میلی متری است.
نکته: پیچ زرد رنگ خاصیت مغناظیسی ندارد به همین دلیل در هنگام جداسازی مراقب باشید که گم نشود زیرا این پیچ به راحتی به پیچ گوشتی های مغناطیسی نمی چسبد.
صفحه فلزی آزاد شده را با کمک پنس از گوشی جدا کنید.
اسپاتول را بردارید و مطابق تصاویر زیر، ابتدا کانکتور فلت دوربین جلو و سنسور مجاورت / Proximity را جدا کنید.
سپس به سراغ جدا کردن کانکتور تاچ ال سی دی آیفون 5 بروید.
در نهایت کانکتور LCD را نیز جدا کنید.
مشاهده می کنید صفحه نمایش آیفون 5 از گوشی جدا می شود.
گام سوم: نحوه جداسازی باتری آیفون 5
برای جدا کردن باتری آیفون 5 نیاز است که ابتدا دو پیچ چهارسو نگهدانده پایه فلزی محافظ کانکتور باتری را باز کنید.
پیچ زرد رنگ، یک پیچ چهارسو 1.8 میلی متری و پیچ قرمز رنگ یک پیچ چهارسو 1.6 میلی متری است.
به محض باز شدن پیچ ها، پایه فلزی محافظ را از گوشی جدا کنید.
در این مرحله به اسپاتول نیاز دارید تا با کمک آن بتوانید کانکتور باتری را جدا کنید.
مراقب باشید که در حین جداسازی مادربرد آسیب نبیند.
قرار گیری کانکتور باتری بر روی مادربرد به آسانی انجام می شود پس توجه کنید که در هنگام مونتاژ یک باتری جدید، با فشار و زور زیاد این کار را انجام ندهید.
کار را با اسپاتول ادامه دهید! در این جا از اسپاتول برای بیرون کشیدن باتری از گوشی استفاده کنید.
باتری آیفون 5 از گوشی جدا شد.
گام چهارم : نحوه جداسازی کابل های اتصال مادربرد آیفون 5
برای جداسازی کابل های اتصال مادربرد آیفون 5 کافیست که مراحل زیر را دنبال کنید.
پیچ چهارسو نگهدارنده پایه فلزی قرار گرفته بر روی مادربرد را باز کنید.
پس از باز شدن پیچ، پایه فلزی را با کمک پنس از گوشی جدا کنید.
در بخش بالایی مادربرد، دو کابل اتصال وجود دارند؛ کانکتورهای آن دو کابل را با کمک اسپاتول از روی مادربرد جدا کنید.
همین کار را برای سَرِ دیگر کابل های اتصال مادربرد که در بخش پایینی مادربرد قرار دارند؛ تکرار کنید.
کابل اتصال از مادربرد آزاد شده و اکنون می توانید با کمک پنس آن ها را از گوشی جدا کنید.
کابل های اتصال مادربرد آیفون 5 از گوشی جدا شدند.
گام پنجم: نحوه جداسازی مادربرد آیفون 5
اگر سیم کارت و خشاب سیم کارت گوشی شما هنوز در سوکت سیم کارت قرار دارد حتماً آن را خارج کنید.
برای جداسازی خشاب سیم کارت آیفون 5 از سوزن سیم کارت استفاده کنید و مطابق تصاویر زیر، سوزن سیم کارت را در سوراخ مخصوص تعبیه شده بر روی خشاب سیم کارت فرو کنید و آرام فشار دهید تا خشاب سیم کارت از سوکتش خارج شود.
در نهایت خشاب سیم کارت را از گوشی جدا کنید.
حال به سراغ جدا کردن کانکتور کابل آنتن GSM بروید. همانطور که در تصویر زیر مشاهده می کنید این کابل در زیر اسپیکر خارجی قرار گرفته است.
نوبت به آزادسازی مادربرد از شاسی می رسد.
دو پیچ چهارسو نگهدارنده بخش بالایی مادربرد را باز کنید.
این دو پیچ در تصویر زیر با دایره های قرمز رنگ مشخص شده اند.
در ادامه، پنج پیچ چهارسو نگهدارنده مادربرد را باز کنید.
■ دو پیچ چهارسو قرمز رنگ
■ دو پیچ rivet یا دوسو زرد رنگ با خاصیت آهنربایی
■ یک پیچ rivet یا دو سو آبی رنگ فاقد خاصیت آهنربایی
تذکر: در هنگام مونتاژ مادربرد جدید یا مادربرد تعمیر شده، این نکته را در خاطر داشته باشید که پیچ ها را دقیقاً در جای اصلی خود قرار دهید زیرا جایگذاری اشتباه پیچ های rivet باعث به وجود آمدن اختلال در قطب نمای گوشی آیفون 5 شما می شود.
حال از اسپاتول پلاستیکی استفاده کنید و با کمک آن کانکتور اسپیکر خارجی را از مادربرد جدا کنید سپس فلت آن را مقداری بلند کنید طوری که با گوشی زاویه 90 درجه بسازد. این کار به جداسازی آسان تر مادربرد کمک می کند.
در تصویر زیر، دو پیچ به رنگ های قرمز و زرد مشخص شده اند.
این پیچ ها چهارسو بوده و وظیفه نگهداشتن پایه فلزی نگهدارنده مادربرد را دارند.
■ پیچ چهارسو 2.3 میلی متر
■ پیچ چهارسو 1.5 میلی متری
به محض باز شدن پیچ ها، پایه فلزی نگهدارنده و مشخص شده در تصویر زیر را از گوشی جدا کنید.
حال کانکتور فلت ولوم / ویبره / پاور را جدا کنید.
در آخر مادربرد را به سمت باتری بچرخانید طوری که کامل به پشت برگردد.
تذکر: مادربرد را کامل از گوشی جدا نکنید زیرا هنوز توسط فلت آنتن وای فای به گوشی متصل است.
اکنون می توانید کانکتور فلت آنتن وای فای / wifi را از روی مادربرد جدا کرده و در نهایت مادربرد را از گوشی جدا کنید.
گام ششم: نحوه تعویض پایه های نگهدارنده ال سی دی آیفون 5
برای جدا کردن پایه ها یا گیره های نگهدارنده LCD آیفون 5 نیاز است که مراحل زیر را دنبال کنید.
اول از همه دو پیچ چهارسو نگهدارنده اولین پایه فلزی را باز کنید.

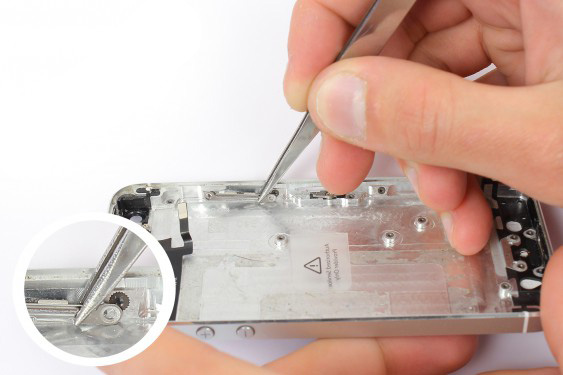

سپس با کمک پنس، آن پایه فلزی را از گوشی جدا کنید.
همین کار را برای پایه فلزی کناری که دومین گیره نگهدارنده ال سی دی آیفون 5 است؛ تکرار کنید.
برای دسترسی به پایه های دیگر که در سمت راست گوشی قرار دارند نیاز است که ابتدا اسپیکر خارجی آیفون 5 را جدا کنید.
به همین منظور، پیچ های نگهدارنده کانکتور شارژ را باز کنید. این پیچ ها به شرح زیر هستند:
■ دو پیچ چهارسو 3.3 میلی متری به رنگ قرمز
■ یک پیچ چهارسو 2.9 میلی متری به رنگ سبز
■ یک پیچ چهارسو 2.8 میلی متری به رنگ زرد
■ یک پیچ چهارسو 2.5 میلی متری به رنگ پنفش
■ دو پیچ چهارسو 1.5 میلی متری به رنگ آبی
به محض باز شدن پیچ ها، اسپیکر خارجی را بگیرید و از گوشی جدا کنید.
حال در تصویر زیر، چهار عدد پیچ چهارسو به رنگ های قرمز مشخص شده اند؛ آنها را باز کنید.
به محض باز شدن پیچ ها، پایه های نگهدارنده را از گوشی جدا کنید.

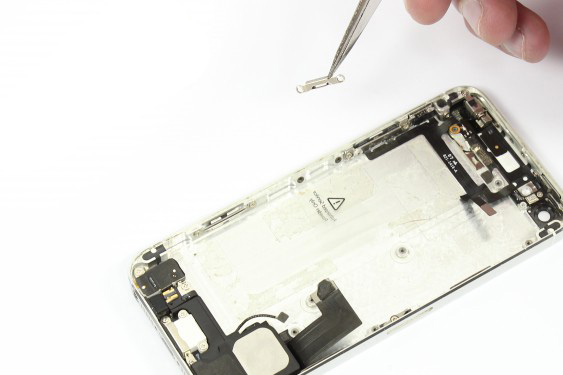

پایه های نگهدارنده LCD آیفون 5 از گوشی جدا شده و اکنون آماده تعویض هستند.
