تعویض اسپیکر آیفون SE | تعویض بلندگوی خارجی آیفون SE

هدف از تعویض اسپیکر آیفون SE رفع مشکلات صدا در این گوشی است به طوری که این گوشی در هنگام دریافت تماس، پخش موزیک، ویدیو و غیره صدا ندارد.
وظیفه اسپیکر خارجی تولید صدا است؛ پس چنان چه گوشی آیفون SE شما صدا ندارد و صدای آن قطع شده است یا اگر صدایی از آن شنیده می شود آن صدا همراه با نویز یا ضعیف است. در این شرایط منشأ ایراد به اسپیکر خارجی آیفون اس ای شما بر می گردد که در اغلب مواقع چاره ای به جز انجام تعمیرات سخت افزاری آیفون همچون تعویض اسپیکر آیفون SE در پی نخواهید داشت.

نحوه جداسازی صفحه نمایش آیفون SE

نکته مهمی که بارها تکرار می کنیم این است که قبل از انجام هر گونه تعمیرات اپل، حتماً گوشی آیفون SE خود را خاموش کنید.
برای خاموش کردن گوشی آیفون SE باید دکمه پاور را که در بالای گوشی قرار دارد به مدت چند ثانیه فشار دهید تا دکمه خاموش بر روی صفحه نمایش ظاهر شود.
حال دکمه قرمز رنگ خاموش را به سمت راست بکشید تا عملیات خاموش سازی گوشی به طور کامل انجام شود.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

به وسیله پیچ گوشتی پنج سو، دو پیچ موجود در دو طرف سوکت لایتینگ را باز کنید.
مشاهده می کنید که این پیچ ها، بخش پایینی صفحه نمایش را بر روی شاسی نگه داشته اند.
پیچ ها در تصویر زیر به رنگ قرمز مشخص شده اند.

جداسازی صفحه نمایش آیفون SE

به سراغ جعبه ابزار خود بروید و ابزار iSclack را بردارید. نحوه کار با iSclack به این صورت است که مطابق تصویر اول، مکنده ها را در نزدیکی دکمه هوم گوشی قرار دهید. حال دسته iSclack را ببندید تا مکنده ها از یکدیگر باز شده و در نتیجه صفحه نمایش از شاسی کنده شود.
احتیاط کنید! صفحه نمایش هنوز توسط فلت هایی به مادربرد گوشی متصل است؛ پس مراقب باشید که صفحه نمایش را به طور کامل از شاسی جدا نکنید.
نکته: اگر صفحه نمایش آیفون SE شما شکسته یا ترک خورده است؛ توصیه می کنیم که نمایشگر گوشی را با نوار چسب(هر چه پهن تر بهتر) بپوشانید زیرا این کار باعث آسان تر شدن عملیات جداسازی صفحه نمایش شده و همچنین از وارد شدن آسیب بیشتر به صفحه نمایش جلوگیری می کند.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

حال پایه فلزی محافظ کانکتور فلت تاچ آیدی(فلت دکمه هوم) را جدا کنید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

سپس به آرامی و با کمک اسپاتول کانکتور را جدا کنید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

بخش پایینی صفحه نمایش گوشی آزاد شد؛ صفحه نمایش را مطابق تصویر زیر بالا برده به گونه ای که با قاب گوشی زاویه 90 درجه بسازد.
به وسیله پیچ گوشتی چهارسو، چهار پیچ مشخص شده در تصویر دوم را باز کنید.
این پیچ ها، صفحه فلزی محافظ کانکتورهای صفحه نمایش را نگه می دارند.
مراقب باشید که مکان و نوع پیچ های جدا شده را در خاطر داشته باشید تا در هنگام مونتاژ با مشکل مواجه نشوید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

پس از باز شدن پیچ ها، صفحه فلزی محافظ را با کمک پنس از گوشی جدا کنید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

از اسپاتول پلاستیکی استفاده کنید. همانند تصویر زیر، کانکتور فلت دوربین جلو/ سنسور مجاورت/ میکروفون ثانویه/ اسپیکر مکالمه را جدا کنید.
این کار را به آرامی انجام دهید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

در ادامه به سراغ کانکتور فلت LCD بروید و آن را نیز جدا کنید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

در آخر، کابل صفحه LCD را جدا کنید.
مشاهده می کنید که صفحه نمایش آیفون SE از گوشی جدا شد.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

نحوه جداسازی باتری آیفون SE

در تصویر زیر، دو پیچ چهارسو به رنگ قرمز علامت گذاری شده اند؛ آنها را باز کنید.
مشاهده می کنید که این پیچ ها، صفحه فلزی محافظ کانکتور فلت باتری را نگه داشته اند.

تعویض باتری آیفون SE

اکنون به وسیله پنس، صفحه فلزی محافظ را گرفته و از گوشی جدا کنید.

تعویض باتری آیفون SE
99583
تعویض باتری آیفون SE
تعویض باتری آیفون SE 99583 تعویض باتری آیفون SE

از اسپاتول استفاده کنید و با کمک آن کانکتور باتری را از مادربرد جدا کنید.

تعویض باتری آیفون SE
تعویض باتری آیفون SE
تعویض باتری آیفون SE تعویض باتری آیفون SE

باتری گوشی آیفون SE توسط برچسب های مخصوصی به شاسی گوشی چسبیده شده است.
این برچسب ها به جداسازی آسان تر باتری کمک می کنند.
نوک اسپاتول را بین جک هدفون و باتری قرار دهید تا با این شیوه بتوانید برچسب باتری را بِکَنید. اکنون برچسب کنده شده را با دو انگشت خود بگیرید و بکشید. این کار را به آرامی انجام دهید.
تذکر: هیچ وقت برچسب ها را یهو و سریع نکشید زیرا این کار باعث پاره شدن آنها می شود. سعی کنید برچسب ها را آرام و با یک نیروی ثابت بکشید تا کامل از زیر باتری خارج شوند.

تعویض باتری آیفون SE
تعویض باتری آیفون SE
تعویض باتری آیفون SE
تعویض باتری آیفون SE
تعویض باتری آیفون SE تعویض باتری آیفون SE تعویض باتری آیفون SE تعویض باتری آیفون SE

اکنون می توانید نوک اسپاتول را در زیر باتری قرار دهید و اهرم وار فشار دهید تا باتری از جایش کنده شود.
نکته: اگر در مرحله قبل همانند ما نتوانستید برچسب ها را جدا کنید؛ در این بخش باید مقداری بیشتر نیرو وارد کنید تا باتری آیفون SE از شاسی کنده شود.

تعویض باتری آیفون SE
تعویض باتری آیفون SE
تعویض باتری آیفون SE تعویض باتری آیفون SE

باتری را بگیرید و از گوشی جدا کنید.

تعویض باتری آیفون SE

باتری آیفون SE از گوشی جدا شد.

تعویض باتری آیفون SE

نحوه جداسازی اسپیکر آیفون SE

با پیچ گوشتی چهارسو، شش پیچ مشخص شده در تصویر زیر را باز کنید.
این پیچ ها اسپیکر مکالمه و کانکتور شارژ را بر روی قاب و شاسی گوشی نگه می دارند.

تعویض اسپیکر آیفون SE

با کمک نوک اسپاتول پلاستیکی، کانکتور فلت دکمه هوم را جدا کنید.
اگر کانکتور دکمه هوم را جدا نکنید و فلت آن را مقداری کنار نزنید نمی توانید ادامه مراحل را پیش ببرید.

تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE تعویض اسپیکر آیفون SE تعویض اسپیکر آیفون SE

در ادامه، پایه فلزی نگهدارنده مشخص شده در تصویر زیر را با کمک پنس از گوشی جدا کنید.
در مرحله قبل، فلت دکمه هوم را کنار زدیم پس اسپیکر گوشی آماده جداسازی است.

تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE تعویض اسپیکر آیفون SE تعویض اسپیکر آیفون SE

اسپیکر خارجی را با پنس گرفته و از گوشی جدا کنید.

تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE تعویض اسپیکر آیفون SE تعویض اسپیکر آیفون SE

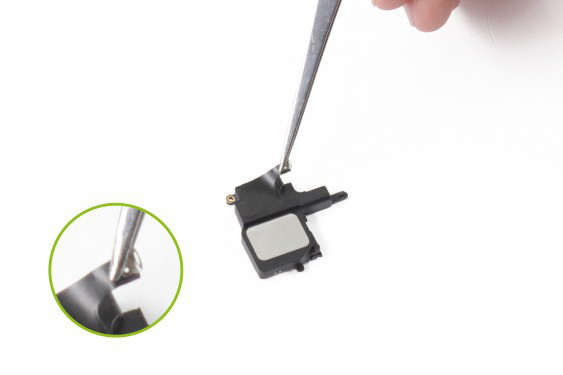

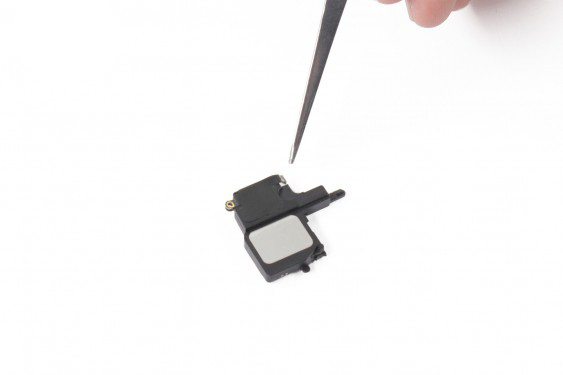

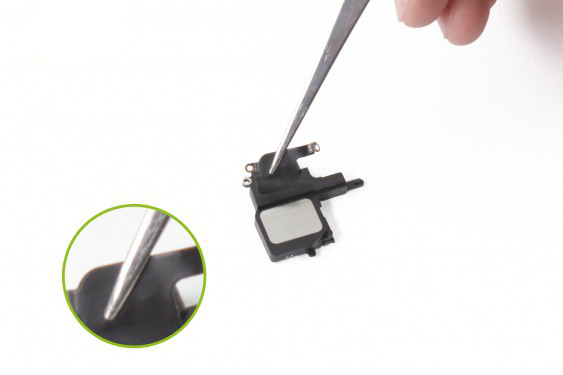

در نهایت، فلت چسبیده شده به اسپیکر را به وسیله پنس جدا کنید.

تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE
تعویض اسپیکر آیفون SE تعویض اسپیکر آیفون SE تعویض اسپیکر آیفون SE

اسپیکر آیفون SE از گوشی جدا شده و هم اکنون آماده تعویض است.

تعویض اسپیکر آیفون SE
