شاسی آیفون 11 بیرونی ترین بخش گوشی است که همواره در معرض شکستگی و خراش خوردگی در اثر ضربه یا سقوط است. شاید فکر کنید که مشکلات شاسی فقط ظاهری هستند و نباید آن ها را زیاد جدی گرفت اما بهتر است بدانید که یک شاسی بخش نگهدارنده کل اجزای گوشی به خصوص صفحه نمایش آن است که شکستگی یا خم شدن شاسی می تواند باعث نفوذ گرد و غبار به داخل گوشی، شکستگی صفحه نمایش و خم شدن مادربرد شود.
پس اگر چنین ایرادی را در iPhone 11 خود مشاهده کردید فوراً به تعمیرات موبایل “این موبایل” مراجعه کنید یا که همراه ما و با استفاده از این آموزش جامع و دقیق، گوشی آیفون 11 خود را باز و شاسی آن را تعویض کنید.
مرحله اول
قبل از باز کردن گوشی و اقدام برای تعویض شاسی آیفون 11، حتماً نیاز است که به دلایل ایمنی، گوشی آیفون 11 خود را خاموش کنید. برای این کار باید دکمه پاور گوشی و یکی از دکمه های صدا را به طور هم زمان فشار داده و برای چند ثانیه نگه دارید تا دکمه “Switch off” بر روی گوشی شما ظاهر شود سپس آن را به سمت راست بکشید تا گوشی خاموش شود.
مرحله دوم
سوزن مخصوص سیم کارت را بردارید. آن را در سوراخ مخصوص خشاب سیم کارت، واقع در سمت راست گوشی فرو کنید تا از جایش خارج شود. اکنون می توانید خشاب سیم کارت را کاملاً از گوشی جدا کنید.
مرحله سوم
همانطور که مشاهده می کنید، خشاب سیم کارت آیفون 11 به راحتی و در عرض چند ثانیه قابل جداسازی است.
مرحله چهارم
دو پیچ پنج سو موجود در دو طرف پورت شارژ را باز کنید.
مرحله پنجم
اکنون سشوار را بردارید و صفحه گوشی را برای چند ثانیه گرم کنید.
نکته: هدف از این کار نرم کردن چسب آب بند دور ال سی دی است.
سپس اسپاتول فلزی (iSesamo) را در گوشه پایین سمت چپ گوشی فرو کنید تا یک شکاف ایجاد شود. پیک را در شیار ایجاد شده قرار دهید و به آرامی مطابق شکل آن را دور تا دور گوشی بکشید تا صفحه نمایش از شاسی جدا شود.
تذکر: چنان چه در هنگام جداسازی صفحه نمایش مقاومتی احساس کردید، دوباره صفحه نمایش را برای چند ثانیه گرم کنید تا در حین جداسازی، صفحه نمایش شکسته نشود.
مرحله ششم
صفحه نمایش را به سمت پایین بکشید تا از شاسی جدا شود، سپس آن را همانند باز کردن کتاب، باز کنید.
تذکر: توجه داشته باشید که صفحه نمایش را به طور کلی از شاسی جدا نکنید، زیرا هنوز توسط فلت هایی به مادربرد متصل می باشد.
مرحله هفتم
پیچ گوشتی سه سو را بردارید و سه پیچ سبز رنگ مشخص شده در شکل را باز کنید، سپس با یک پنس، صفحه کوچک فلزی را بردارید.
مرحله هشتم
در این مرحله باید کانکتور باتری را قطع کنید. این کار را با استفاده از اسپاتول پلاستیکی انجام دهید.
هدف از این کار، پیشگیری از وقوع اتصال کوتاه احتمالی در ادامه تعمیرات آیفون است.
مرحله نهم
دوباره پیچ گوشتی سه سو را بردارید و پنچ پیچ مشخص شده در شکل را باز کنید.
اکنون صفحه فلزی را با پنس بردارید تا دسترسی به لایه ها و کانکتورهای زیرین ممکن شود. وظیفه این صفحه فلزی، محافظت از کانکتورهای موجود بر روی برد و ممانعت از قطع ناخواسته اتصال آن ها در اثر ضربه خفیف می باشد.
مرحله دهم
اسپاتول پلاستیکی را بردارید و کانکتور مربوط به فلت سنسور تشخیص چهره|… را جدا کنید.
مرحله یازدهم
همین کار را با جدا سازی دو کانکتور صفحه نمایش که در شکل مشخص شده اند، ادامه دهید.
مرحله دوازدهم
صفحه نمایش آیفون 11 به طور کامل از شاسی جدا شد.
مرحله سیزدهم

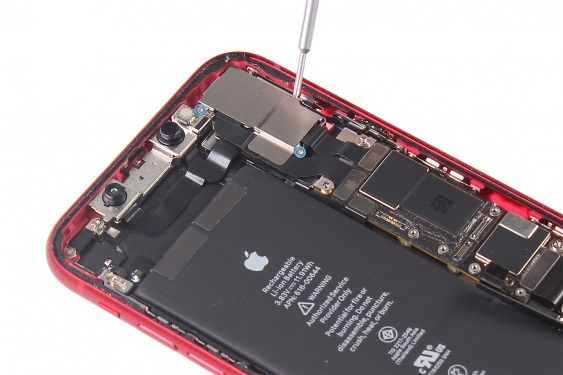

اکنون با استفاده از یک پیچ گوشتی فیلیپس، دو پیچ مشخص شده در شکل که به رنگ آبی است را باز کنید.

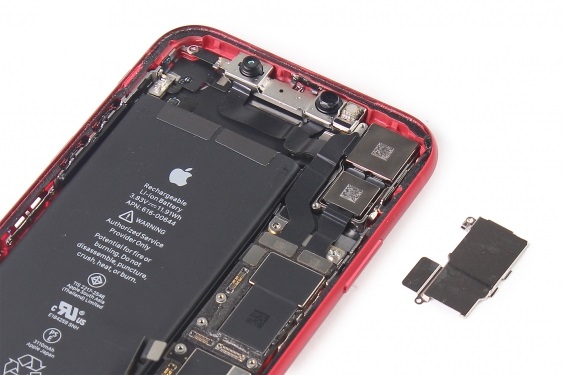

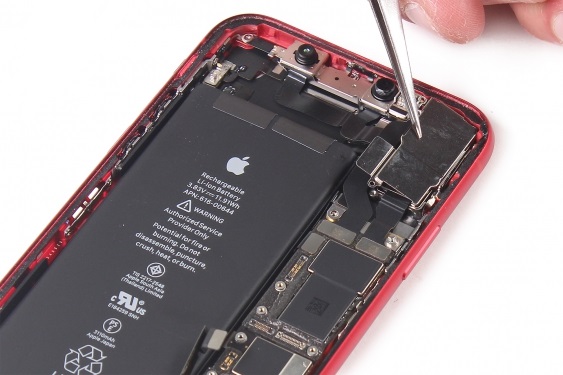

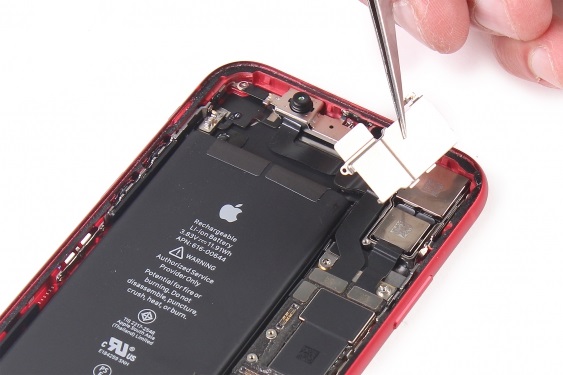

سپس صفحه محافظ را با یک پنس بردارید.
مرحله چهاردهم

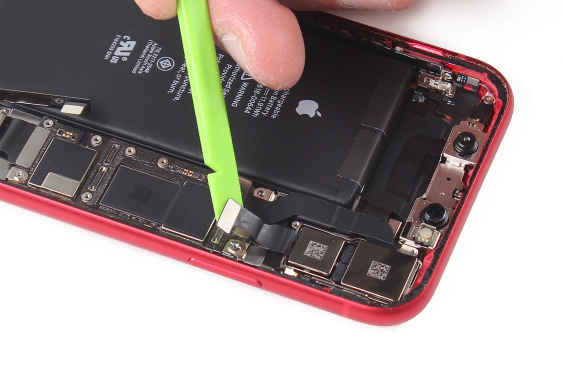

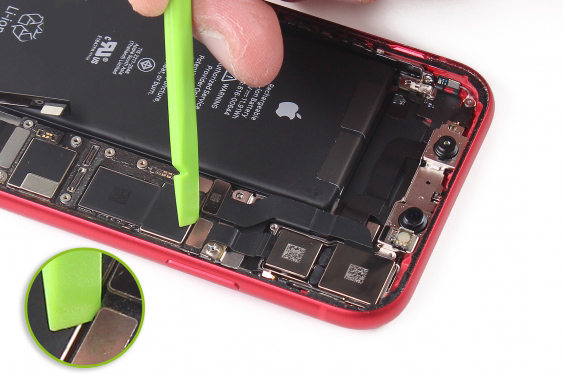

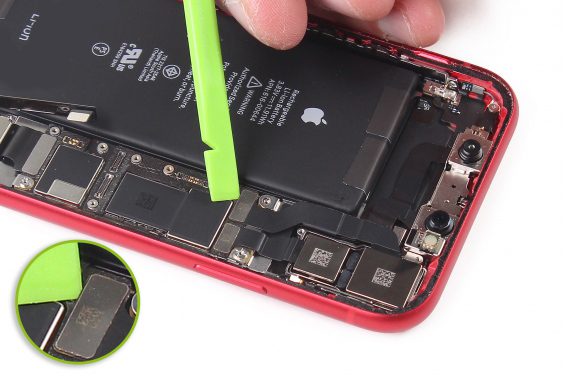

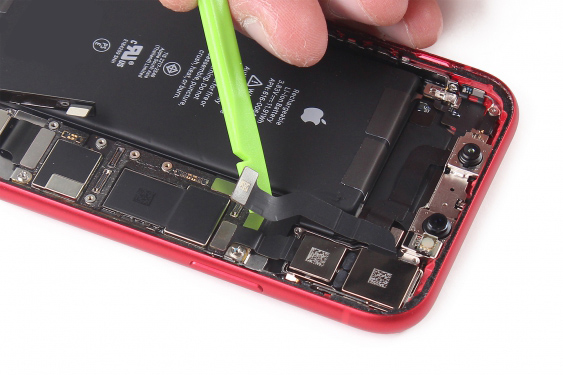

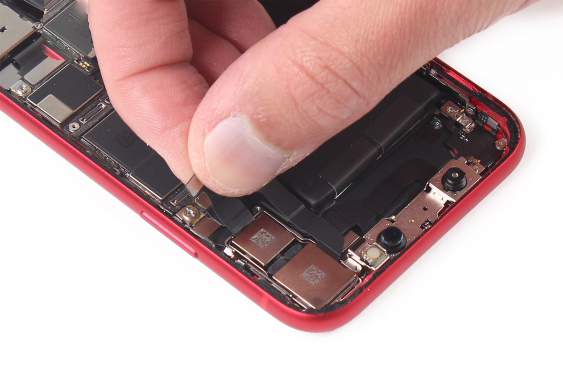

نوبت به جدا کردن فلت های دوربین عقب می رسد که به مادربرد متصل هستند. با استفاده از یک اسپاتول پلاستیکی، دو کانکتور مربوطه را جدا کنید.
مرحله پانزدهم

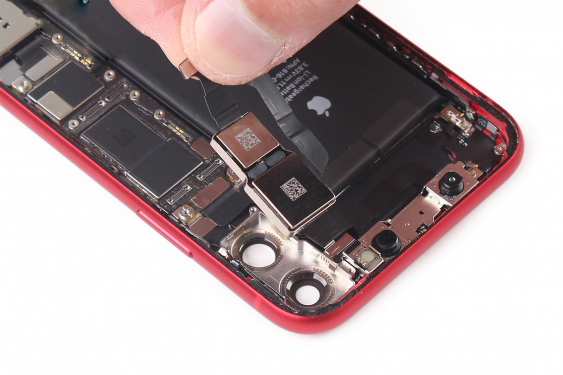

حال به آرامی دوربین عقب را مطابق شکل بردارید.
مرحله شانزدهم
دوربین عقب آیفون 11 به طور کامل از گوشی جدا شد.
مرحله هفدهم

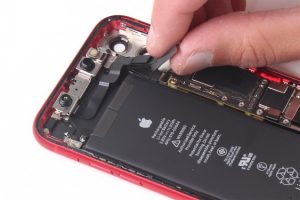

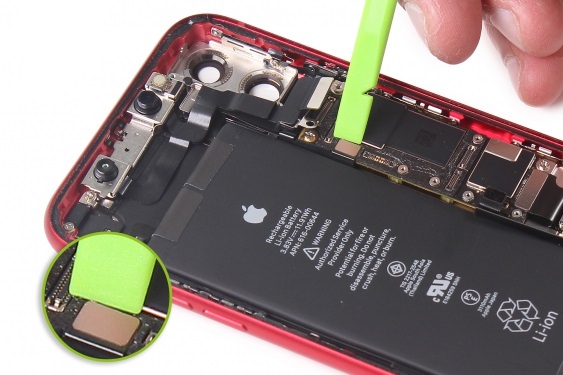

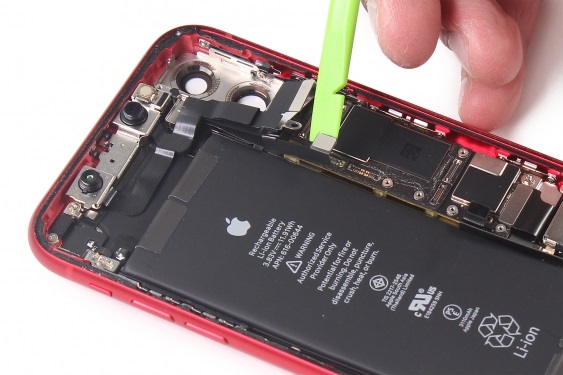

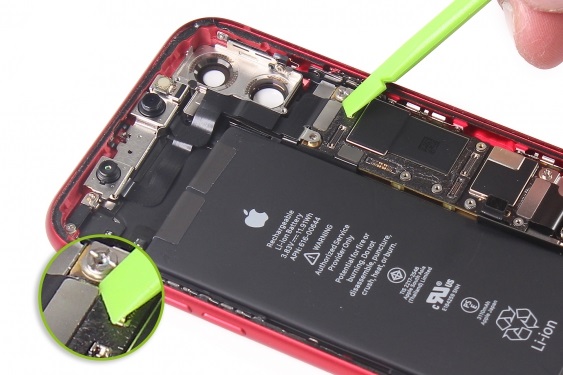

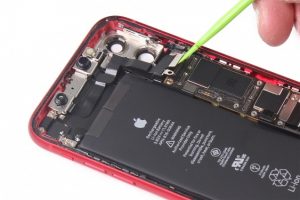

اسپاتول پلاستیکی را بردارید و اولین کانکتور مربوط به دوربین جلو|تشخیص چهره را که اکنون در دسترس است، جدا کنید. حال مطابق شکل، کانکتور دوم را نیز جدا کنید.
مرحله هجدهم

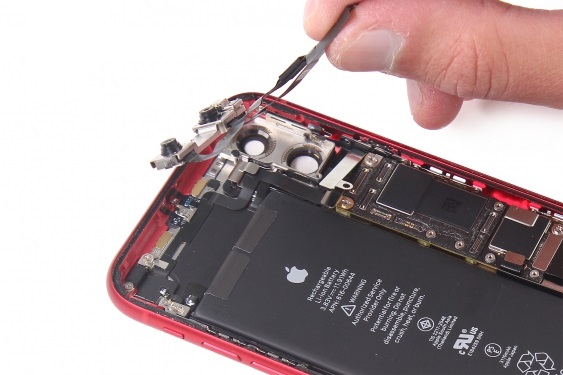

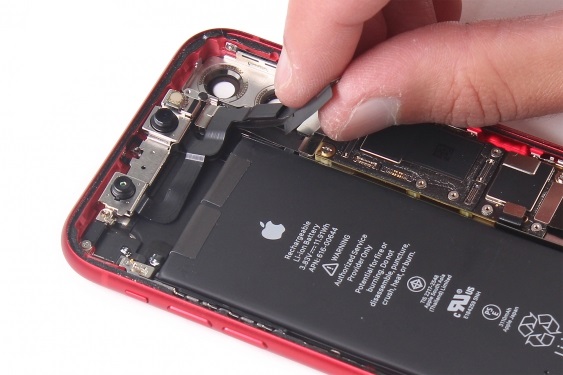

اکنون با خیال راحت مجموعه دوربین جلو| Face ID را خارج کنید.
مرحله نوزدهم
دوربین جلو آیفون 11 به طور کامل از گوشی جدا شد.
مرحله بیستم

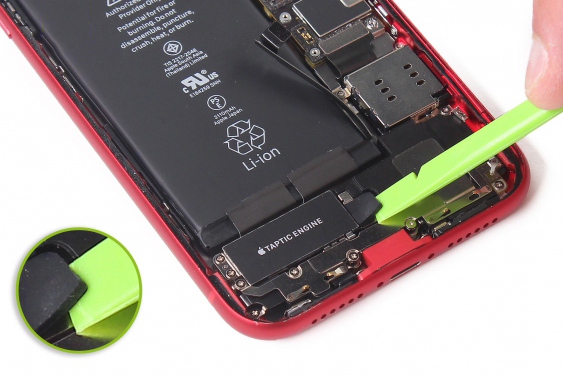

اکنون با استفاده از اسپاتول پلاستیکی، چسب و فوم محافظ کانکتور ویبراتور iPhone 11 را جدا کنید.
مرحله بیست و یکم
■ سپس سه پیچ فیلیپس آبی رنگ (مشخص شده در شکل) را باز کنید.
حال با پنس صفحه فلزی کوچک را بردارید.
مرحله بیست و دوم
همانطور که در شکل می بینید، کانکتور taptic engine یا ویبراتور آیفون 11 اکنون در دسترس است و می توانید آن را جدا کنید، در نهایت کل ویبراتور را بردارید.
مرحله بیست و سوم
ویبراتور آیفون 11 به طور کامل از گوشی جدا شد.
مرحله بیست و چهارم
■ مجدداً پیچ گوشتی فیلیپس را بردارید و شش پیچ آبی رنگ نگهدارنده محافظ فلزی شکل را باز کنید.
سپس با یک پنس، محافظ فلزی را بردارید.
مرحله بیست و پنجم
برای آزاد کردن بلندگوی گوشی از شاسی نیاز است که پیچ های زیر نیز باز شوند:
■ ابتدا دو پیچ پرچ نارنجی رنگ را با کمک یک پیچ گوشتی دو سو باز کنید.
■ سپس دو پیچ فیلیپس آبی رنگ را باز کنید.
مرحله بیست و ششم
اکنون بلندگوی خارجی را با کمک اسپاتول پلاستیکی از جایش بیرون بیاورید سپس آن را با یک پنس بردارید.
مرحله بیست و هفتم
بلندگو(اسپیکر) خارجی آیفون 11 شما خارج شد.
مرحله بیست و هشتم
■ پیچ گوشتی دو سو را بردارید و پیچ نارنجی رنگ شکل را باز کنید.
■ سپس سه پیچ فیلیپس آبی رنگ را باز کنید.
مرحله بیست و نهم

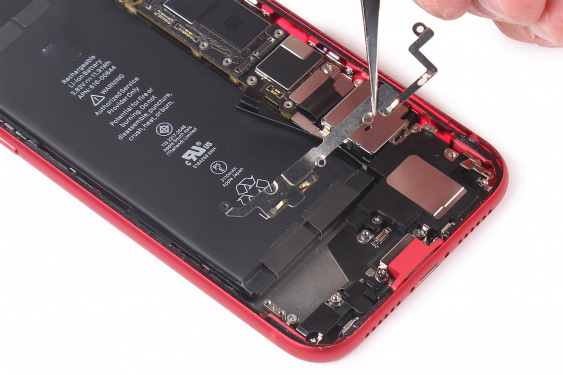

فلت کانکتور شارژ را جدا کنید و آن را به به پشت برگردانید تا به سوکت سیم کارت دسترسی پیدا کنید. حال صفحه فلزی را با کمک یک پنس بردارید.
مرحله سی ام

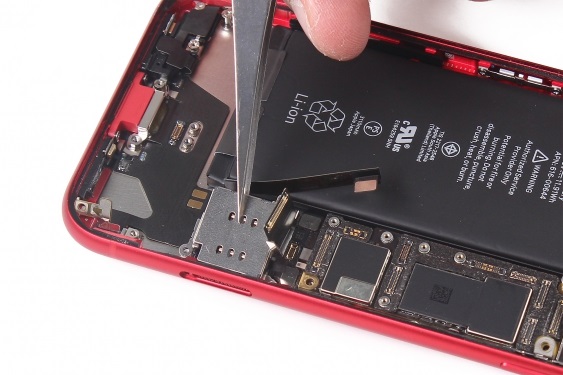

کانکتور سوکت سیم کارت را از مادربرد جدا کنید. در نهایت آن را با کمک یک پنس بردارید.
مرحله سی و یکم
سوکت سیم کارت آیفون 11 جدا شد.
مرحله سی و دوم
حال، فلت دوم کانکتور شارژ را با کمک اسپاتول پلاستیکی جدا کنید.
مرحله سی و سوم
مجدداً پیچ گوشتی های خود را بردارید:
■ ابتدا با کمک پیچ گوشتی دو سو، دو پیچ پرچ نارنجی رنگ را باز کنید.
■ سپس با پیچ گوشتی فیلیپس، سه پیچ آبی رنگ را باز کنید.
مرحله سی و چهارم

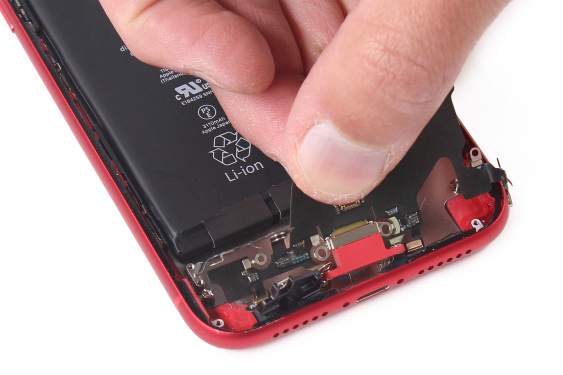

اکنون به آرامی کانکتور شارژ را از شاسی جدا کنید.
مرحله سی و پنجم
کانکتور شارژ آیفون 11 از شاسی جدا شد.
مرحله سی و ششم
کار خود را با جدا کردن کانکتور NFC/ ماژول شارژ وایرلس باتری که در شکل مشاهده می کنید، ادامه دهید.
مرحله سی و هفتم

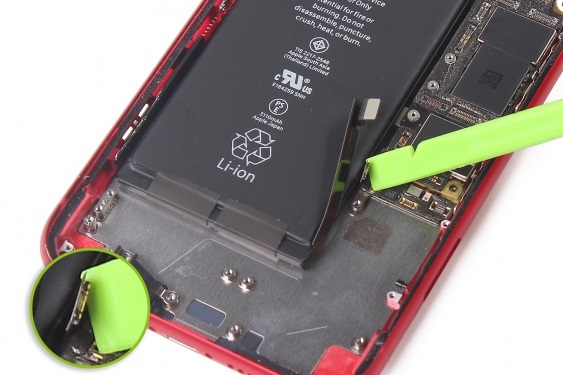

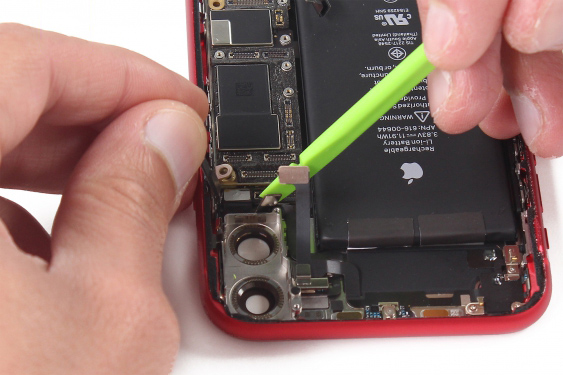

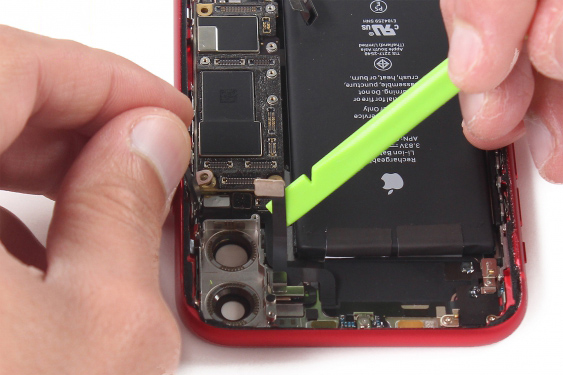

به بخش بالایی گوشی بر گردید و دو کانکتور پاور، کانکتورهای صدا و ویبره را جدا کنید.
مرحله سی و هشتم

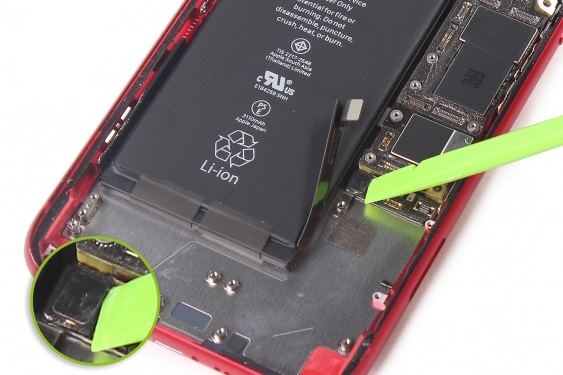

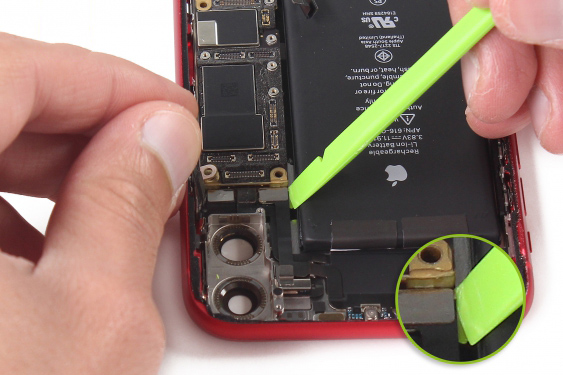

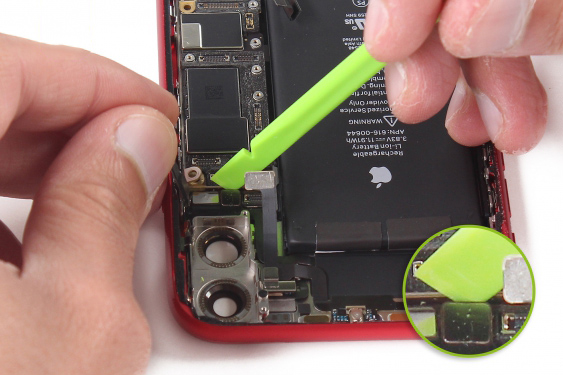

کار این بخش را با جدا کردن کانکتور آخری تمام کنید.
مرحله سی و نهم
■ حال با کمک یک پیچ گوشتی دو سو، دو پیچ نارنجی رنگ را که در شکل مشخص شده است، باز کنید.
مرحله چهلم

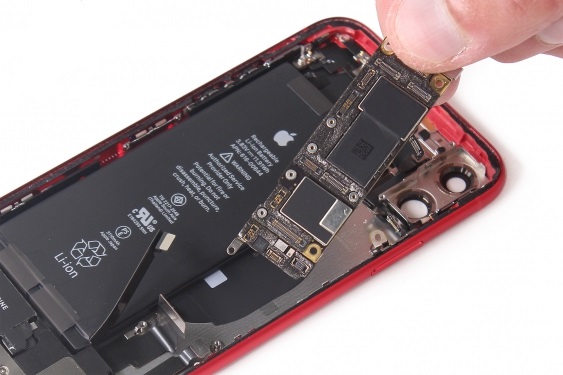

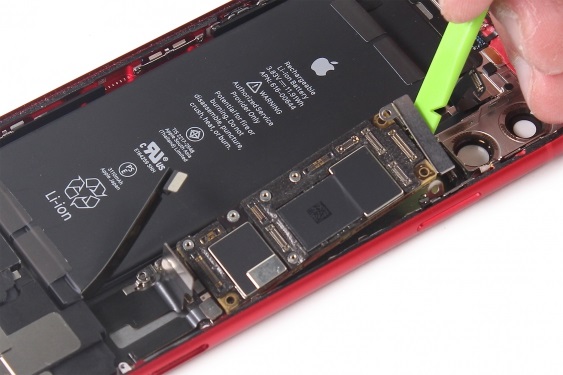

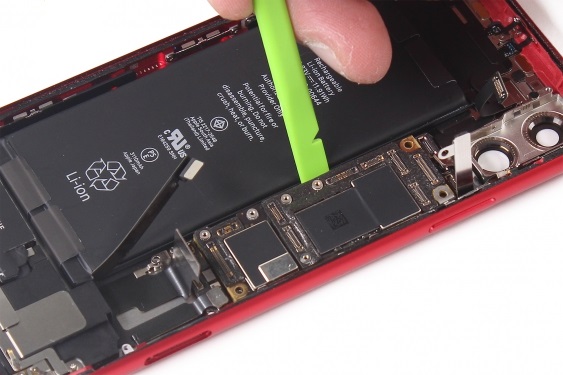

مادر برد به طور کامل از بخش های دیگر گوشی آزاد شده و تنها کاری که در این مرحله باید انجام دهید این است که اسپاتول پلاستیکی را به آرامی در زیر مادربرد قرار دهید تا از جایش بلند شود، سپس مادربرد را خارج کنید.
مرحله چهل و یکم
مادربرد آیفون 11 جدا شد.
مرحله چهل و دوم

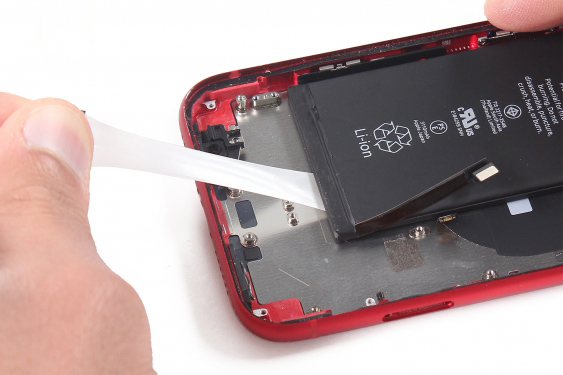

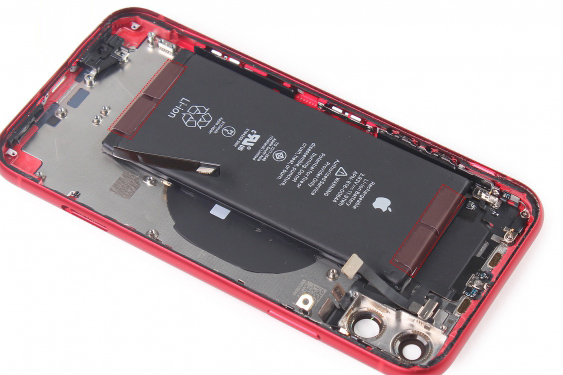

همانطور که در شکل میبینید، باتری آیفون 11 توسط چهار عدد چسب دو طرفه به شاسی متصل است.

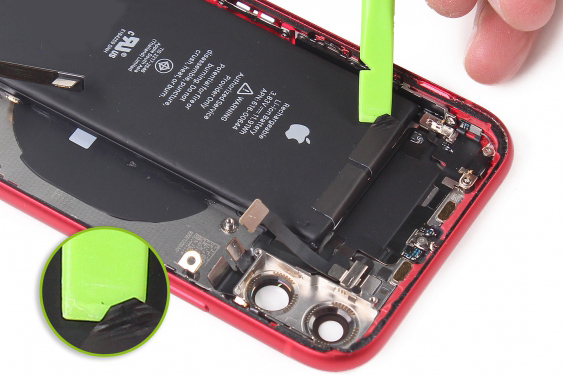

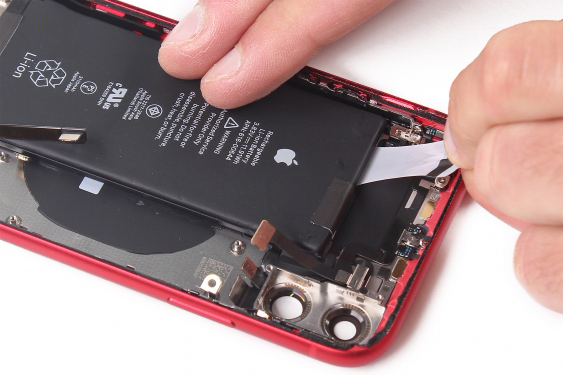

با اسپاتول پلاستیکی نوار چسب مشکی روی باتری را بکَنید، سپس جدا جدا هر کدام را بکشید تا به طور کامل جدا شوند.
تذکر: اگر چسب ها در حین کشیدن قطع شدند و به طور کامل نتوانستید آن ها را از زیر باتری خارج کنید، در این شرایط نیاز است که برای چند ثانیه پشت شاسی را با سشوار گرم کنید تا چسب پشت باتری نرم شده و برداشتن آن آسان شود.
مرحله چهل و سوم

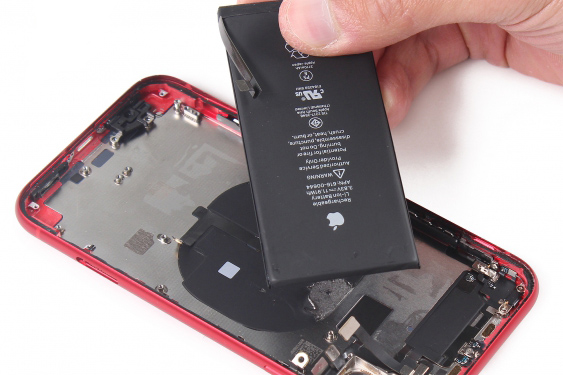

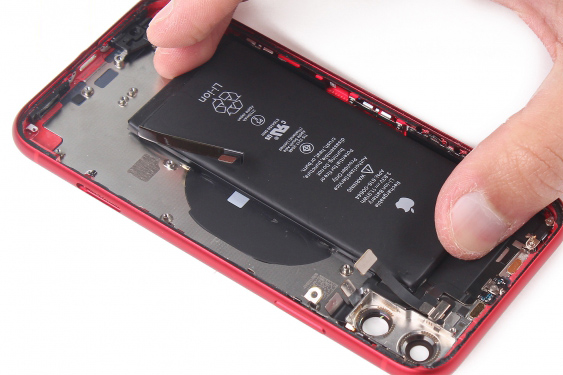

اکنون می توانید باتری را بردارید.
مرحله چهل و چهارم
تمام اجزای گوشی آیفون 11 از شاسی جدا شدند، حال می توانید شاسی را تعویض کنید.
با این آموزش می توانید همه نگرانی هایتان را درباب خرابی شاسی آیفون 11 خود رفع کنید و گوشی را دوباره سالم و نو در اختیار داشته باشید. هر چند که این آموزش مقداری طولانی بود اما صبور باشید و مراحل را با دقت سپری کنید.
