تعویض آنتن NFC آیفون 8 نمونه بعدی سری از آموزش های تعمیرات آیفون ما است که به منظور حل مشکل از کار افتادن شارژ بی سیم گوشی آیفون 8 آماده شده است.
همانطور که می دانید گوشی آیفون 8 دارای قابلیت شارژ بی سیم است به طوری که این گوشی به دلیل داشتن آنتن NFC قادر خواهد بود به شارژر های وایرلس آیفون متصل شده و بدون نیاز به شارژر لایتینگ شارژ شود. از کار افتادن آنتن NFC آیفون 8 به منزله عمل نکردن قابلیت شارژ بی سیم آیفون بوده که در اغلب مواقع تنها با تعویض آنتن NFC آیفون 8 که در ادامه مفصل به آن پرداخته می شود قابل رفع است.
گام اول: جداسازی صفحه نمایش آیفون 8
قبل از هر گونه اقدام برای تعمیر آیفون 8، نیاز است که گوشی خاموش شود.
برای خاموش کردن گوشی آیفون 8 باید دکمه پاور را که در سمت راست گوشی قرار دارد فشار داده و برای چند ثانیه در همان وضعیت نگه دارید؛ نوار خاموش بر روی گوشی ظاهر می شود آن را به سمت راست بکشید تا عملیات خاموش سازی انجام شود.
کار را با پیج گوشتی پنج سو آغاز می کنیم.
پیچ گوشتی پنج سو را بردارید و با کمک آن دو پیچ موجود در دو طرف سوکت لایتینگ را باز کنید.
وظیفه این پیچ ها نگه داشتن بخش پایینی صفحه نمایش بر روی شاسی است.
سشوار را بردارید و با کمک آن هر چهار لبه گوشی آیفون 8 را گرم کنید. این کار چسب آب بند بین صفحه نمایش و شاسی را نرم می کند.
تذکر: بخش بالایی صفحه نمایش را یک مقدار بیشتر گرم کنید تا جداسازی صفحه نمایش آیفون 8 آسان تر شود.
کار را با پیک ادامه می دهیم.

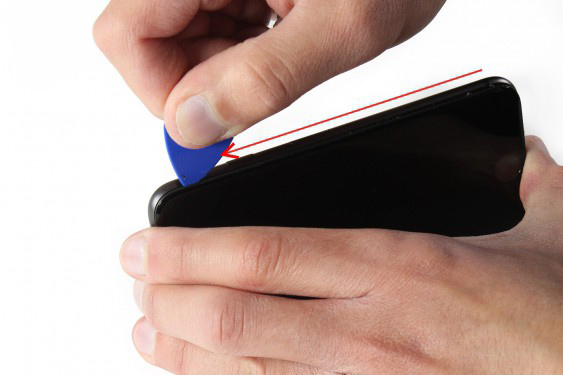

در این مرحله با کمک پیک، یک شیار بین صفحه نمایش و شاسی ایجاد کنید. سپس آن را دور تا دور لبه گوشی بکشید تا صفحه نمایش از شاسی کنده شود.

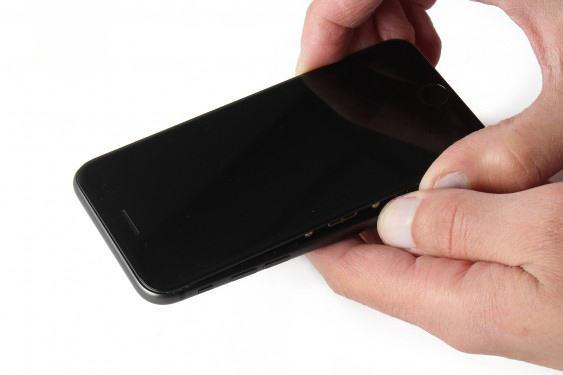

صفحه نمایش را با دست بگیرید و مقداری بلند کنید سپس به آرامی آن را به سمت عقب بکشید.
صفحه نمایش را باز کنید، دقیقاً همانطور که کتاب را باز می کنید.
مراقب باشید! صفحه نمایش هنوز توسط سه فلت به مادربرد متصل شده است.
چهار پیچ چهارسو نگهدارنده صفحه فلزی محافظ کانکتورهای صفحه نمایش را باز کنید.
اکنون می توانید صفحه فلزی محافظ را جدا کنید.
اسپاتول پلاستیکی را بردارید و با کمک آن کانکتور باتری و کانکتور تاچ و ال سی دی را جدا کنید.
با اسپاتول پلاستیکی ادامه دهید.

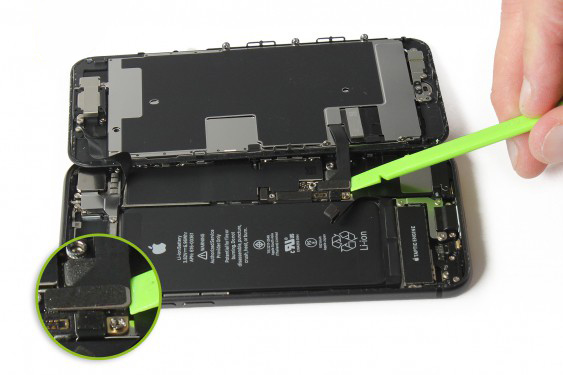

در اینجا باید کانکتور مربوط به فلت سنسور فورس تاچ و دکمه هوم را جدا کنید.
حال سه پیچ چهارسو مشخص شده به رنگ قرمز در تصویر زیر را باز کنید.
این پیچ ها، صفحه فلزی محافظ کانکتور فلت دوربین جلو، اسپیکر مکالمه، سنسور مجاورت نگه می دارد.
با کمک پنس صفحه فلزی محافظ را بردارید تا بتوانید به کانکتورها دسترسی پیدا کنید.
اکنون با کمک اسپاتول پلاستیکی می توانید کانکتور فلت دوربین جلو، سنسور مجاورت، اسپیکر مکالمه را جدا کنید.
مشاهده می کنید که صفحه نمایش آیفون 8 از شاسی کامل جدا می شود.
گام دوم: جداسازی دوربین عقب آیفون 8
از پیچ گوشتی دو سو استفاده کنید و به وسیله آن تک پیچ مشخص شده در تصویر زیر(شکل 1) را باز کنید.
سپس با کمک پیچ گوشتی چهار سو، تک پیچ مشخص شده در شکل دوم را باز کنید.
اکنون با کمک پنس می توانید صفحه فلزی نگهدارنده دوربین عقب را جدا کنید.
اسپاتول پلاستیکی را بردارید و با کمک آن کانکتور فلت دوربین عقب را جدا کنید.
نوک اسپاتول را در زیر دوربین عقب(در طرف راست دوربین) قرار دهید و اهرم وار فشار دهید تا دوربین عقب آیفون 8 از شاسی کنده شود.
سپس با کمک پنس دوربین عقب را بردارید.
دوربین عقب آیفون 8 از گوشی جدا شد.
گام سوم: جداسازی آنتن وای فای آیفون 8
برای جداسازی آنتن wifi آیفون 8 ابتدا باید دو پیچ چهارسو نگهدارنده آنتن وای فای که در شکل زیر مشخص شده است را باز کنید.
سپس به وسیله اسپاتول پلاستیکی، کانکتور فلت آنتن وای فای را جدا کنید. با کمک همان اسپاتول، آنتن را از گوشی کنده و جدا کنید.
آنتن وای فای آیفون 8 جدا شد.
گام چهارم: جداسازی مادربرد آیفون 8
برای جدا کردن برد گوشی آیفون 8 نیاز است که ابتدا تمام بخش های مرتبط و وصل شده به مادربرد جدا شوند. مراحل زیر را دنبال کنید!
ابتدا پیچ دو سو مشخص شده در تصویر اول را باز کنید.
بعد به سراغ پیچ چهارسو مشخص شده در تصویر دوم بروید.

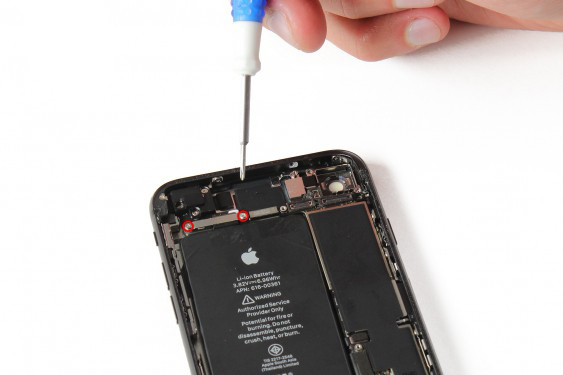

سپس دو پیچ چهارسو نگهدارنده پایه فلزی محافظ فلت پاور که در تصویر سوم مشخص شده اند را باز کنید.
و در آخر، چهار پیچ چهارسو نگهدارنده آنتن GPS را باز کنید(تصویر چهارم).
در این مرحله با کمک پنس آنتن GPS را از گوشی جدا کنید.
حال با کمک پیچ گوشتی چهارسو، دو پیچ مشخص شده در تصویر زیر را باز کنید.
اکنون پایه نگهدارنده مشخص شده در شکل را از گوشی جدا کنید.

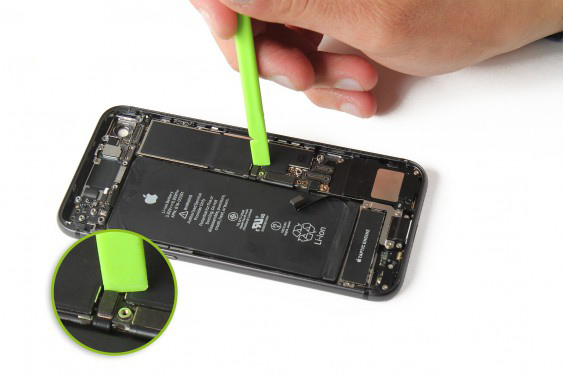

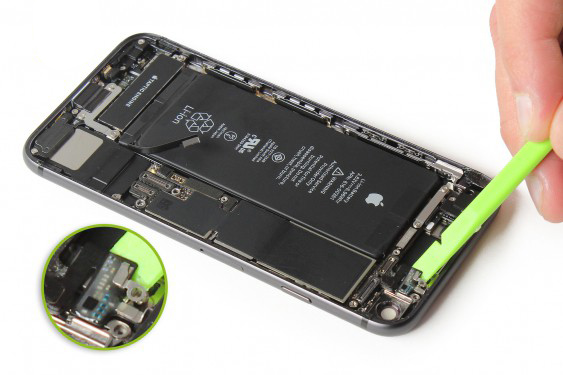

اسپاتول را بردارید و با کمک آن کانکتور فلت دکمه صدا/ پاور و فلت آنتن NFC را جدا کنید.

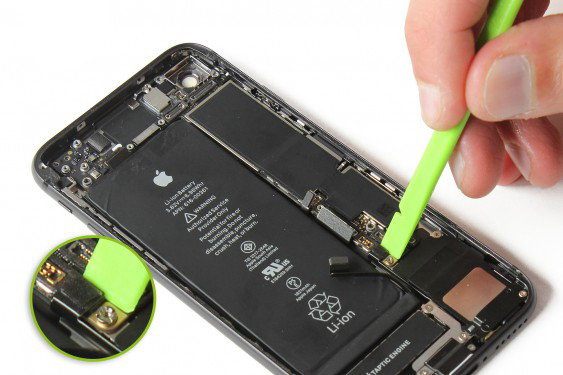

سپس به سراغ جدا کردن کانکتورهای فلت آنتن GSM و فلت کانکتور شارژ بروید.
کم کم به آخرای کار می رسیم. در اینجا باید تک پیچ دو سو نگهدارنده مادربرد را باز کنید.

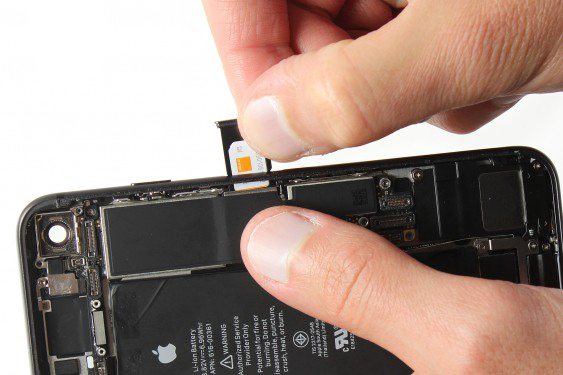

پس از آن نوبت به جداسازی سیم کارت آیفون 8 می رسد. برای این کار به یک سوزن سیم کارت نیاز دارید. سوزن را در سوراخ مخصوص خشاب سیم کارت فرو کنید و به آرامی فشار دهید تا خشاب سیم کارت خارج شود.
اکنون می توانید خشاب سیم کارت آیفون 8 را جدا کنید.
حال مادربرد را از سمت بخش بالایی آن بگیرید و به آرامی جدا کنید.
مادربرد آیفون 8 از گوشی جدا شد.
گام پنجم: جداسازی باتری آیفون 8

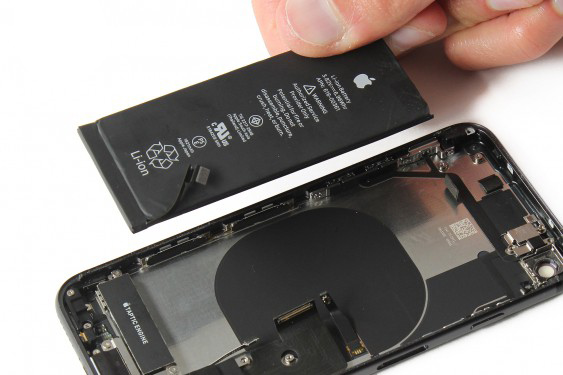

برای جدا کردن آنتن NFC آیفون 8 نیاز است که از قبل باتری برداشته شود. برای این کار می توانید اسپاتول را در زیر باتری قرار داده و اهرم وار فشار دهید تا باتری از جایش خارج شود.
چنان چه بر چسب های نگهدارنده باتری را هنوز جدا نکرده اید می توانید از اسپاتول برای کندن آن ها استفاده کنید.
گام ششم: جداسازی آنتن NFC آیفون 8
سر انجام نوبت به جداسازی آنتن NFC آیفون 8 می رسد تا بتوان برای تعویض آن اقدام کرد. برای این کار به یک سشوار نیاز دارید تا بتوانید ناحیه مربوط به آنتن NFC را به مدت 30 ثانیه گرم کنید. این کار باعث می شود تا چسب متصل کننده آنتن به قاب نرم شده و جدا سازی آنتن آسان تر شود.

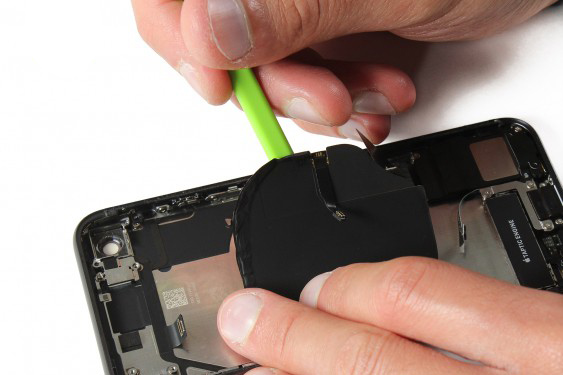

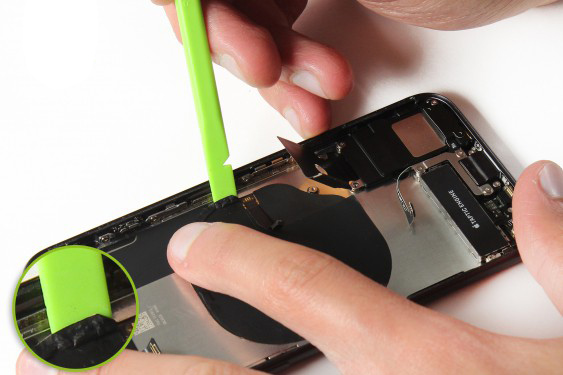

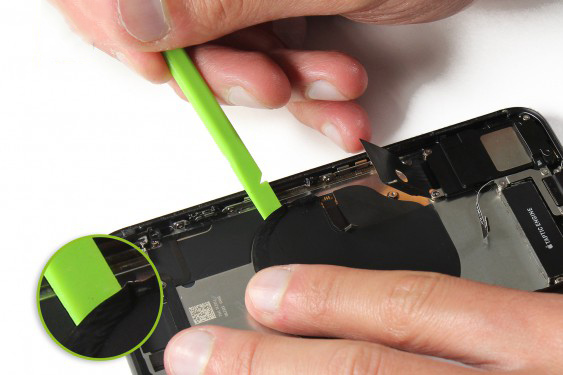

حال نوک اسپاتول را در زیر آنتن NFC قرار دهید و به آرامی آن را از قاب جدا کنید.
تذکر: در حین جداسازی مراقب باشید که به آنتن آسیبی وارد نشود.

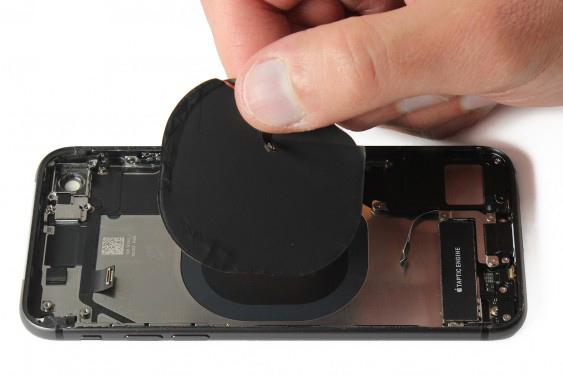

مشاهده می کنید که آنتن NFC آیفون 8 از گوشی جدا شده و در صورت نیاز آماده تعویض است.
