حل مشکل عدم آنتن دهی گوشی آیفون XS | تعویض آنتن سلولار ثانویه آیفون XS
ممکن است متوجه شوید که گوشی آیفون XS شما در دریافت و ارسال پیام یا حتی تماس دچار مشکل شده است به گونه ای که مانند قبل نمی توانید از امکانات تماس و پیام آن استفاده کنید؛ تعویض آنتن سلولار ثانویه آیفون XS اولین کاری است که برای رفع این مشکل می توانید انجام دهید؛ زیرا بسیاری از مشکلات آنتن دهی موجود می توانند مربوط به آنتن های سلولار گوشی باشند و آنتن سلولار ثانویه اولین گزینه در ایجاد این مشکل خواهد بود. مراحل زیر در جهت رفع مشکلات آنتن دهی گوشی آیفون XS ارائه شده اند تا با استفاده از این آموزش، بتوانید نحوه تعویض آنتن سلولار ثانویه iPhone XS را به درستی فرا بگیرید.
تعویض آنتن سلولار ثانویه آیفون XS، قدم اول: جداسازی صفحه نمایش از شاسی
قبل از اقدام برای باز کردن گوشی و تعویض قطعات مختلف آن نیاز است که گوشی خود را خاموش کنید. برای خاموش کردن گوشی آیفون XS، باید دکمه پاور گوشی که در سمت راست قرار دارد و یکی از دکمه های صدا را به طورهمزمان فشار داده و برای چند ثانیه نگه دارید تا دکمه “Switch off” بر روی صفحه نمایش ظاهر شود. اکنون دکمه قرمز رنگ خاموش را با انگشت به سمت راست بکشید تا گوشی خاموش شود.
سوزن سیم کارت را بردارید و آن را در سوراخ مخصوص خشاب سیم کارت قرار داده و مقداری فشار دهید تا خشاب سیم کارت از جایش خارج شود. حال خشاب را با دست بگیرید و از گوشی جدا کنید.
خشاب سیم کارت آیفون XS جدا شد.
در قدم بعدی، دو پیچ مشخص شده به رنگ قرمز را با کمک پیچ گوشتی پنج سو باز کنید. وظیفه این پیچ ها، محکم نگه داشتن صفحه نمایش بر روی شاسی است.
اکنون از اسپاتول فلزی(iSesamo) برای ایجاد شکاف بین شاسی و صفحه نمایش در گوشه سمت چپ_ پایین استفاده کنید.
به محض ایجاد شدن شکاف، فوراً پیک را درون درز ایجاد شده قرار دهید؛ حال پیک را ابتدا به سمت چپ سپس به سمت بالا در سمت راست خود بکشید تا صفحه نمایش از شاسی جدا شود.
همین کار را در سمت چپ گوشی نیز تکرار کنید و در آخر کار، عمل جداسازی را در بخش بالایی صفحه نمایش به پایان برسانید.
تذکر: برای انجام این کار، همیشه از پیک استفاده کنید.
حال صفحه نمایش را با دست بگیرید و آن را مانند کتاب باز کنید.
تذکر: مراقب باشید! هرگز صفحه نمایش را به سمت بالا نکشید زیرا هنوز توسط فلت هایی به مادربرد متصل است.
پیچ گوشتی سه سو را بردارید و سه پیچ قرمز رنگ را که در شکل مشخص شده اند، باز کنید.
سپس پیچ چهار سو را که در شکل میبینید، باز کنید.
حال، صفحه محافظ فلزی را با پنس بگیرید و جدا کنید.
کانکتور باتری را جدا کنید. برای این کار همیشه از اسپاتول پلاستیکی استفاده کنید.
تذکر: این مرحله بسیار مهم است و به دلیل مسائل ایمنی باید رعایت شود!
با همان اسپاتول پلاستیکی ادامه دهید. در این جا، کانکتور مربوط به سنسور مجاورتی|کپسول صدا| نور|بلندگوی داخلی را جدا کنید.
سپس با دقت اولین فلت صفحه نمایش را جدا کنید.
کار را با جدا کردن دومین فلت ادامه دهید.
صفحه را با دست بگیرید و جدا کنید.
تعویض آنتن سلولار ثانویه آیفون XS، قدم دوم: جداسازی ویبراتور | بلندگوی خارجی از شاسی
ابتدا هشت پیچ مشخص شده در شکل را باز کنید. وظیفه این پیچ ها، نگه داشتن ویبراتور| بلندگوی خارجی بر روی شاسی است.
با کمک یک پنس، قطعه فلزی مشخص شده در شکل واقع در سمت چپ را بگیرید و جدا کنید.
همین کار را این بار برای قطعه فلزی سمت راست انجام دهید.
حال از اسپاتول پلاستیکی برای جدا کردن کانکتور taptic engine (ویبراتور) استفاده کنید.
مجموعه ویبراتور| بلندگوی خارجی را با کمک اسپاتول پلاستیکی بیرون بکشید سپس بلندگو را همانند شکل سوم این مرحله، مقداری کنار بزنید تا کانکتور ویبراتور در دسترس قرار بگیرد.
در آخر با کمک اسپاتول پلاستیکی کانکتور ویبراتور را جدا کرده و ویبراتور| بلندگوی خارجی را به طور کامل بردارید.
تعویض آنتن سلولار ثانویه آیفون XS، قدم سوم: جدا سازی باتری از شاسی
اکنون اسپاتول پلاستیکی را مطابق شکل در لبه چسب نگهدارنده باتری قرار دهید، سپس آن را به آرامی بکشید تا چسب مقداری بیرون کشیده شود آنگاه چسب را با دست بگیرید و بکشید تا کاملاً کنده شود. همین کار را برای سه چسب دیگر تکرار کنید.
باتری را با دست بگیرید و بردارید.
باتری آیفون XS جدا شد.
تعویض آنتن سلولار ثانویه آیفون XS، قدم چهارم: جدا سازی دوربین جلو از شاسی
اکنون با کمک اسپاتول پلاستیکی دو کانکتور اصلی دوربین جلو (تشخیص چهره) را از مادربرد جدا کنید.
با همان اسپاتول پلاستیکی آخرین کانکتور مربوط به فلت دوربین جلو را نیز جدا کنید.
اسپاتول پلاستیکی را به آرامی اهرم وار در زیر فلت دوربین جلو قرار دهید و آن را بردارید.
دوربین جلو آیفون XS جدا شد.
تعویض آنتن سلولار ثانویه آیفون XS، قدم پنجم: جدا سازی مادربرد از شاسی
دو پیچ مشخص شده به رنگ قرمز در شکل را باز کنید. وظیفه این پیچ ها نگه داشتن مادربرد بر روی شاسی است.
مطابق شکل، با کمک اسپاتول پلاستیکی ابتدا کانکتور مربوط به فلت آنتن سپس کانکتور مربوط به فلت کانکتور شارژ را جدا کنید.
مجدداً از اسپاتول پلاستیکی استفاده کنید و اولین کانکتور دوربین قبل و همچنین کانکتور پاور|فلاش را جدا کنید.
و در نهایت، آخرین کانکتور دوربین عقب را نیز جدا کنید.
اکنون قطعه فلزی نگهدارنده مادربرد را با پنس بگیرید و جدا کنید.
سپس فلت های آنتن را با کمک اسپاتول پلاستیکی جدا کنید.
حال کانکتور آنتن NFC را با همان اسپاتول پلاستیکی جدا کنید.
در آخر، مادربرد را با دست بگیرید و جدا کنید.
مادربرد آیفون XS جدا شد.
تعویض آنتن سلولار ثانویه آیفون XS، قدم ششم: جدا سازی کانکتور شارژ از شاسی

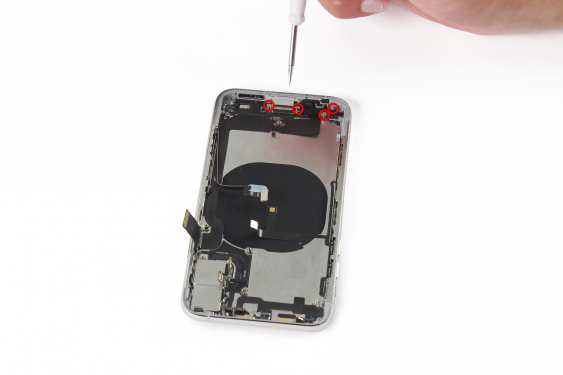

ابتدا پیچ های مشخص شده به رنگ قرمز در هر چهار شکل زیر را باز کنید.
حال قطعه پلاستیکی نشان داده شده در شکل را که در گوشه چپ- پایین گوشی قرار دارد، با پنس بگیرید و بردارید.
سپس با کمک اسپاتول پلاستیکی، بخش نگهدارنده میکروفون را از جایش خارج کنید.
در ادامه، دو پیچ مشخص شده در شکل را باز کنید. وظیفه این پیچ ها نگه داشتن کانکتور شارژ بر روی شاسی آیفون XS است.
کانکتور شارژ را با دست بگیرید و جدا کنید.
کانکتور شارژ آیفون XS از شاسی جدا شد.
تعویض آنتن سلولار ثانویه آیفون XS، قدم هفتم: جدا سازی آنتن از شاسی
اکنون آنتن را بگیرید و جدا کنید.
آنتن سلولار ثانویه آیفون XS جدا شده و آماده تعویض است.
آنچه گفته شد!
هدف از این آموزش، تعویض آنتن سلولار ثانویه آیفون XS می باشد. مشاهده کردید که این بخش از تعمیرات اپل چقدر می تواند آسان باشد البته اگر مراحل و ترتیب جداسازی ها را به صورت صحیح بدانید. در این آموزش به شما نشان دادیم که تعویض آنتن سلولار ثانویه iPhone XS در هفت مرحله اصلی: جداسازی صفحه نمایش از شاسی، جداسازی بلندگو| ویبراتور، جداسازی باتری، جداسازی دوربین جلو، جداسازی مادربرد، جداسازی کانکتور شارژ و در نهایت جداسازی آنتن ثانویه قابل انجام است. چنان چه با وجود این آموزش، سوال یا ابهامی در ذهن دارید؛ می توانید در زیر همین پست برای ما بنویسید.
