چنان چه گوشی آیفون 11 پرو مکس شما دچار ضربه شده و شاسی آن در اثر این ضربه شکسته، کج یا به هر نوعی تغییر شکل داده است، در این جا لازم است که هر چه سریع تر شاسی گوشی خود را تعویض کنید. همانطور که می دانید، وظیفه شاسی، محکم و ثابت نگه داشتن تمام اجزای گوشی در جای خودش است، پس واضح است که یک شاسی شکسته، می تواند مشکلات دیگری را برای گوشی شما ایجاد کند و این مشکلات ممکن است به حدی باشند که گوشی آیفون 11 پرو مکس شما قابل تعمیر نباشد. ما در این آموزش، چگونگی جدا سازی کامل شاسی آیفون 11 پرو مکس را شرح خواهیم داد تا شما به راحتی بتوانید شاسی را از تمام اجزای گوشی خود جدا کرده و آن را با یک شاسی جدید و سالم جایگزین کنید.
مرحله اول
قبل از هرکاری، گوشی آیفون 11 پرو مکس خود را برای انجام تعمیرات خاموش کنید. برای این کار باید دکمه پاور گوشی و دکمه ولوم بالا یا ولوم پایین را برای چند ثانیه فشار داده تا نوار قرمز رنگ “خاموش” یا “Switch off” بر روی گوشی شما ظاهر شود. سپس با انگشت، آن را به سمت راست بکشید تا گوشی شما خاموش شود.
مرحله دوم
خشاب سیم کارت گوشی را جدا کنید. برای این کار حتماً از سوزن مخصوص سیم کارت استفاده کنید تا بتوانید خشاب سیم کارت را کامل از گوشی بیرون بکشید.
مرحله سوم
با استفاده از یک پیچ گوشتی پنج سو، دو پیچ موجود در دو طرف سوکت شارژر را باز کنید.
مرحله چهارم
در این مرحله به یک سشوار نیاز داریم تا با استفاده از آن بتوانیم صفحه گوشی را گرم کنیم. با این کار چسب آب بند دور صفحه آیفون 11 پرو مکس نرم و برداشتن آن آسان می شود. صفحه گوشی را از بدنه جدا کنید. در همان گوشه پایین گوشی، نوک اسپاتول iSesamo را بین بدنه و صفحه قرار دهید تا یک شیار کوچک ایجاد شود. سپس همانند شکل زیر از یک پیک کمک بگیرید و آن را در دور تا دور صفحه بکشید تا صفحه گوشی آیفون 11 پرو مکس شما از بدنه آن جدا شود.
نکته: چنان چه احساس کردید که صفحه گوشی برای جدا شدن مقاومت می کند، دوباره به سراغ سشوار بروید و آن را مقداری دیگر گرم کنید تا درز گوشی بیشتر نرم شود و بتوانید صفحه را به راحتی با پیک جدا کنید.
مرحله پنجم
گوشی را باز کنید. ابتدا صفحه را به آرامی به سمت خود پایین بکشید تا از بدنه جدا شود. سپس آن را همانند باز کردن جلد کتاب، مانند شکل زیر، باز کنید.
نکته: توجه داشته باشید که صفحه نمایش گوشی شما از داخل توسط فلت هایی به بدنه متصل شده است. پس احتیاط کنید و فوراً صفحه را از بدنه جدا نکنید.
مرحله ششم

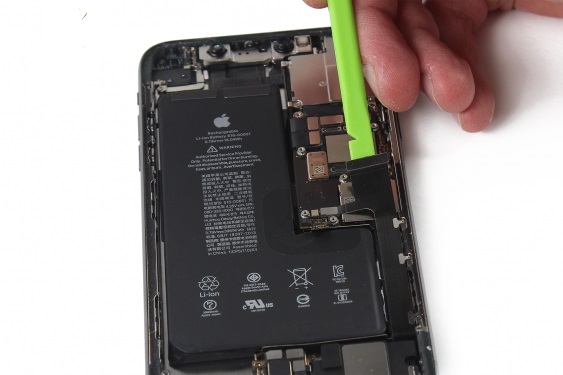

پیچ گوشتی سه سو را بردارید و دو پیچ نگهدارنده پوشش فلزی نشان داده شده در شکل زیر را باز کنید. این پوشش فلزی وظیفه محافظت از کانکتور باتری آیفون 11 پرو مکس شما را دارد. به محض بازکردن و برداشتن این پوشش فلزی، با استفاده از یک اسپاتول پلاستیکی، باتری را قطع کنید.
نکته: قطع کردن ارتباط باتری یک مرحله مهم قبل از ادامه کار در هرگونه جهت جداسازی بخش های مختلف گوشی است.
مرحله هفتم
دوباره با همان پیچ گوشتی سه سو، پیچ های نگهدارنده صفحه پوششی موجود در شکل زیر را باز کنید. وظیفه این صفحه پوششی، محافظت از کانکتورهای صفحه نمایش است.
مرحله هشتم
با استفاده از اسپاتول پلاستیکی، کانکتور صفحه نمایش و سپس کانکتور فلت کپسول گوشی، میکروفون ثانویه و illuminator تشخیص چهره را جدا کنید. در آخر، پس از جدا سازی فلت تاچ، صفحه نمایش گوشی آیفون شما از بدنه به طور کامل جدا می شود.
مرحله نهم
■ شش پیچ نگدارنده صفحات فلزی موجود در شکل زیر را با استفاده از پیچ گوشتی سه سو باز کنید. وظیفه این صفحات فلزی محافظت از taptic-engine است.
■ سپس پیچ گوشتی دو سو را بردارید و پیچ پرچ نشان داده در شکل را باز کنید. این پیچ به عنوان نگهدارنده taptic-engine عمل می کند.
مرحله دهم

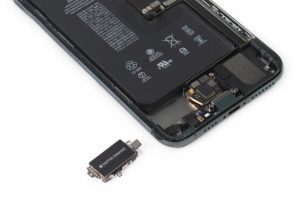

تمام کاری که شما در این مرحله باید انجام دهید قطع کردن taptic-engine با استفاده از اسپاتول پلاستیکی است. اسپاتول را به عنوان اهرم در زیر قطعه (مانند شکل) قرار داده و taptic-engine را از جایش بیرون بکشید.
مرحله یازدهم

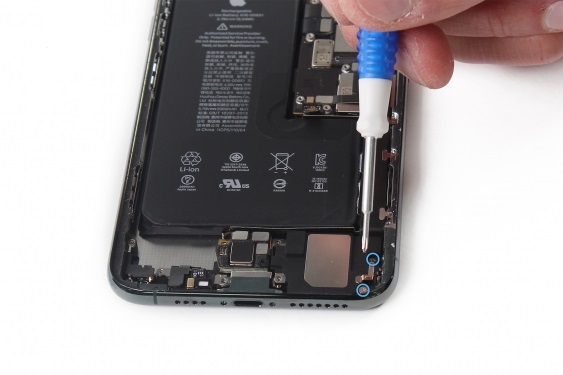

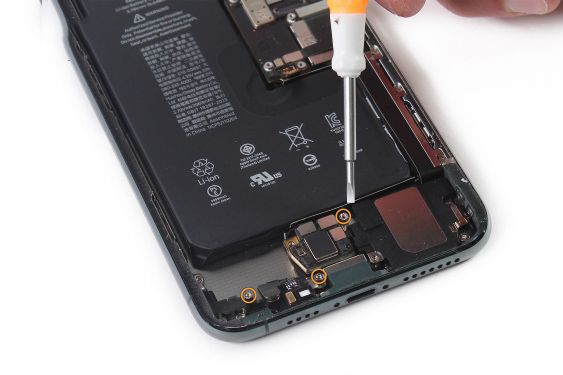

■ نوبت به باز کردن 3 پیچ نارنجی نشان داده شده در شکل با استفاده از پیچ گوشتی دو سو می رسد. این پیچ ها وظیفه نگه داشتن کانکتور شارژ و بلندگوی خارجی را دارند.
■ سپس پیچ های سبز رنگ نگهدارنده قطعه فلزی و محافظت کننده سیم اتصال دهنده کانکتور شارژ را با استفاده یک پیچ گوشتی سه سو باز کنید. به محض باز شدن پیچ ها، می توانید قطعه فلزی را بردارید.
مرحله دوازدهم

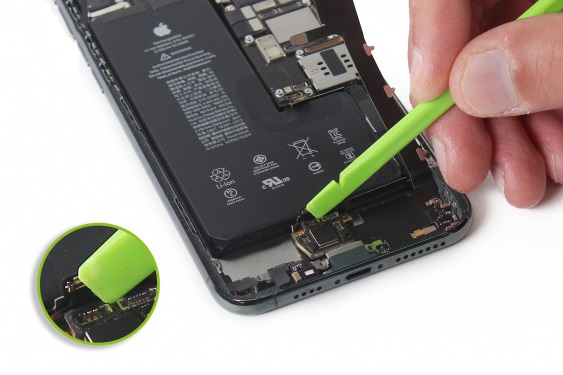

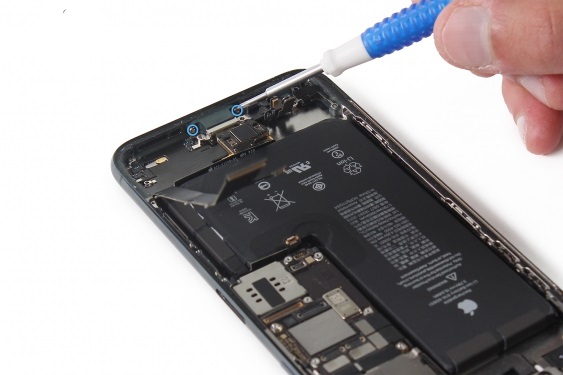

در این مرحله، با استفاده از یک پیچ گوشتی فیلیپس، دو پیچ مشخص شده در شکل را باز کنید. این پیچ ها وظیفه نگهداشتن بلندگوی خارجی بر روی شاسه را دارند. با استفاده از اسپاتول پلاستیکی تراشه را از کانکتور شارژ قطع کنید.
نکته: همانطور که در شکل میبنید، این فلت توسط دو کانکتور به برد متصل شده است که برای قطع کردن آن، باید هر دو تای آن ها جدا شوند.
مرحله سیزدهم

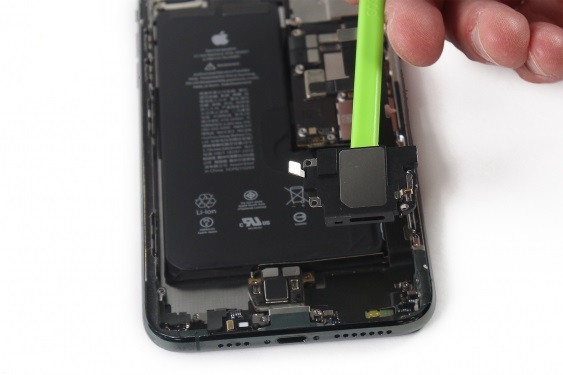

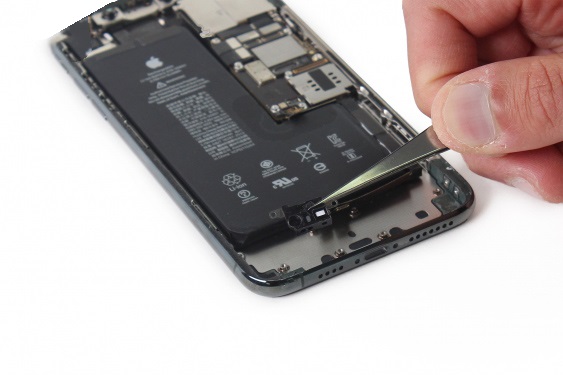

مراحل جدا سازی را با همان اسپاتول ادامه می دهیم. این بار بلندگوی خارجی را مطابق شکل زیر جدا می کنیم.
مرحله چهاردهم

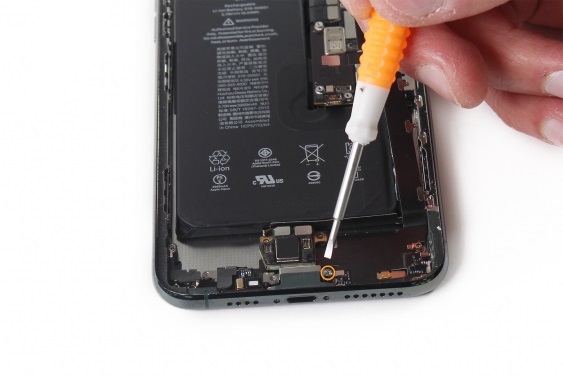

■ پیچ گوشتی دو سو را بردارید. پیچ علامت گذاری شده را باز کنید.

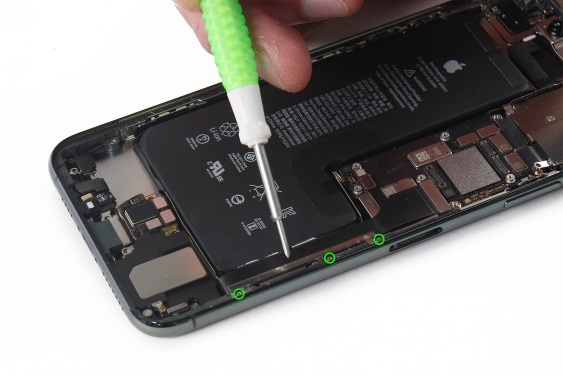

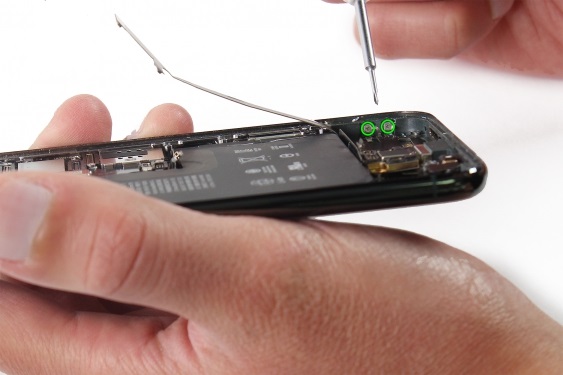

■ سپس با پیچ گوشتی سه سو، دو پیچ موجود بر روی لبه شاسی را باز کنید.
■ در آخر، با پیچ گوشتی فیلیپس دو پیچ موجود در دو طرف سوکت شارژر را باز کنید.
مرحله پانزدهم

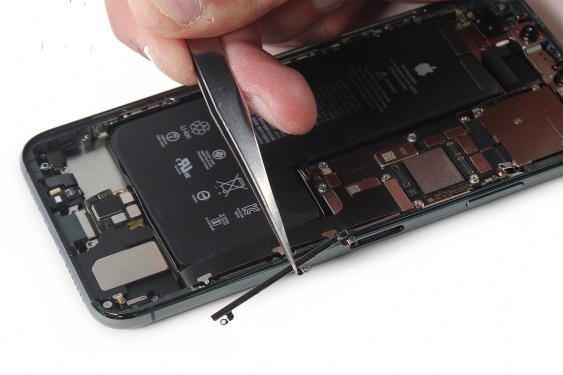

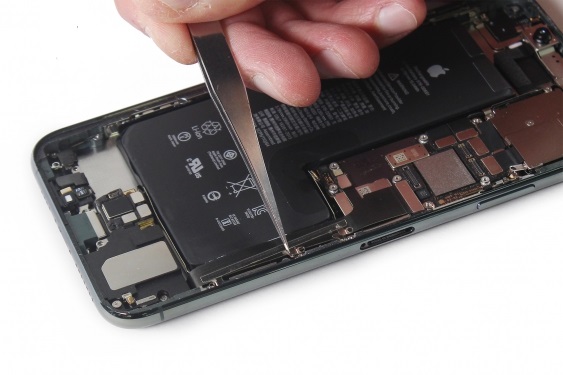

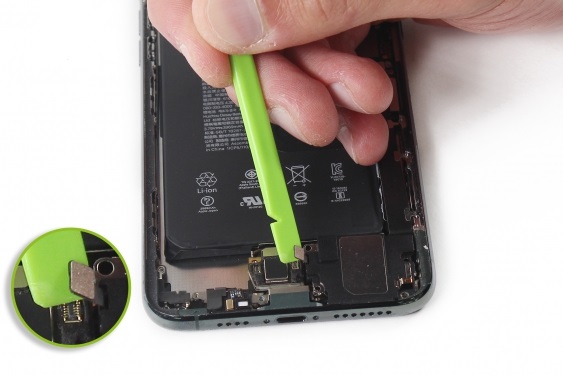

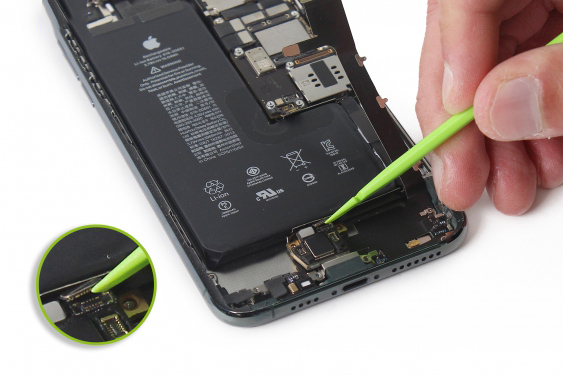

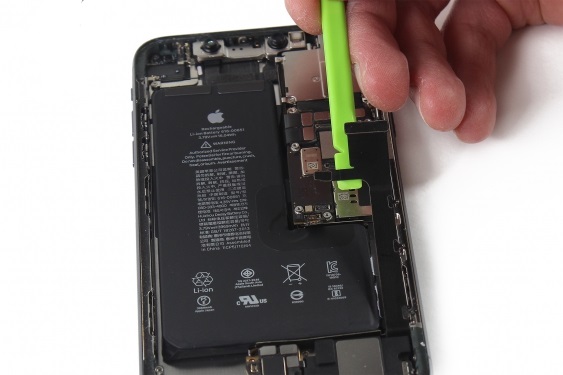

الان می توانید دو کانکتور متصل شده به فلت شارژ را جدا کنید.
نکته: کانکتور اول به کانکتور دوم باتری مرتبط است و کانکتور دوم مربوط به کلید های صدا و ویبره می باشد.
مرحله شانزدهم

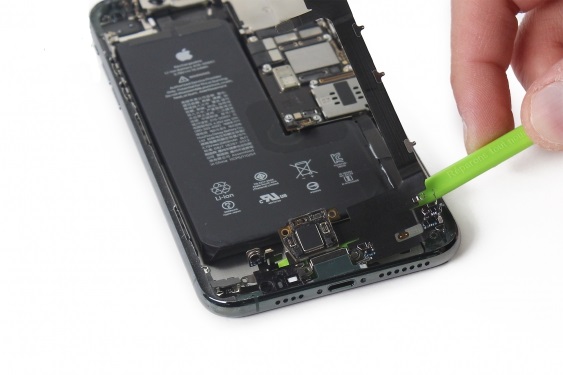

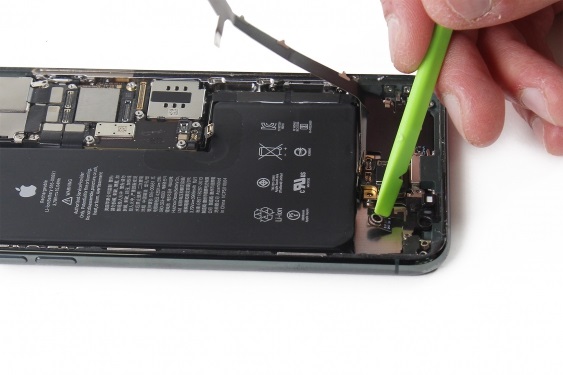

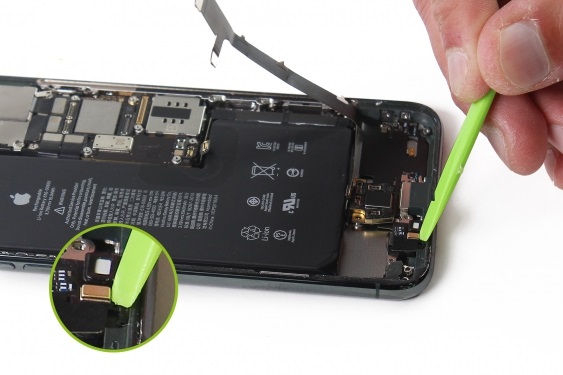

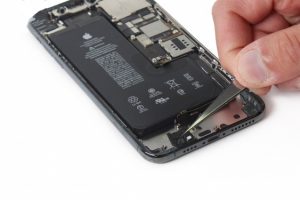

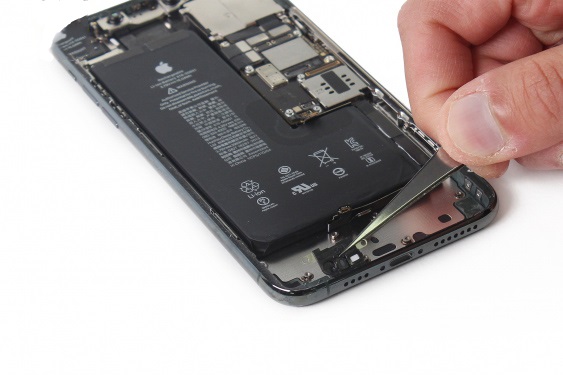

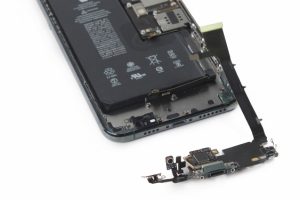

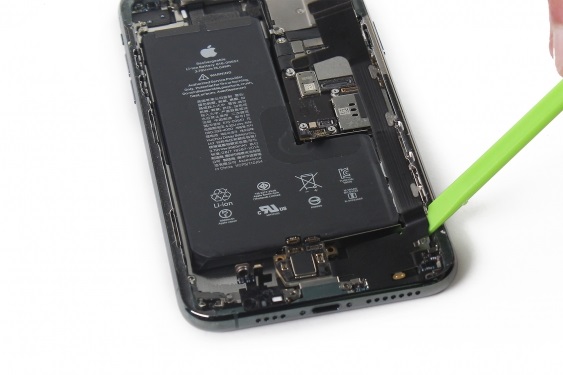

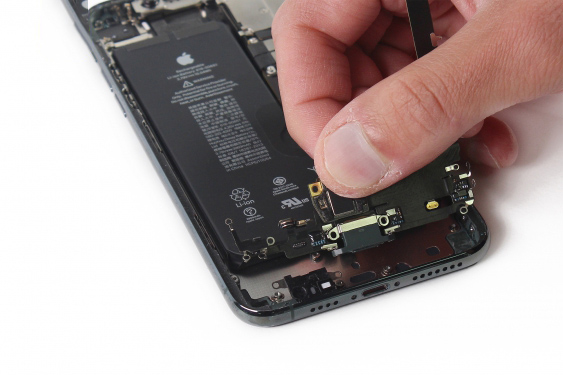

قبل از برداشتن کانکتور شارژ، حتماً میکروفون و سنسور فشارسنج را به وسیله اسپاتول پلاستیکی بردارید. سپس اسپاتول را در قالب اهرم در زیر کانکتور شارژر قرار دهید و تدریج و آرامی آن را از جایش شل کنید تا بتوانید آن را از جایش بیرون آورید و کانکتور جدید را با آن جایگزین کنید.
نکته: این قطعه بسیار شکننده است و سعی کنید که این کار را به آرامی انجام دهید.
مرحله هفدهم
در آخر قطعه پلاستیکی نشان داده شده در شکل را بر دارید.
مرحله هجدهم

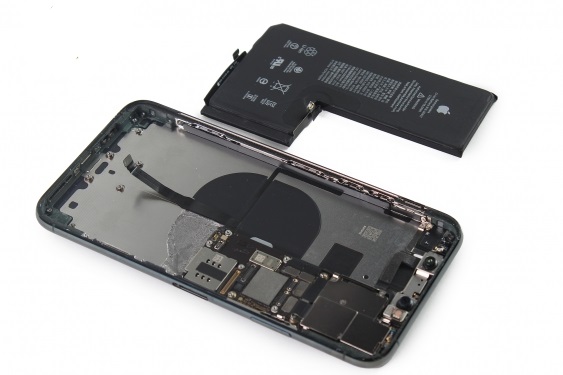

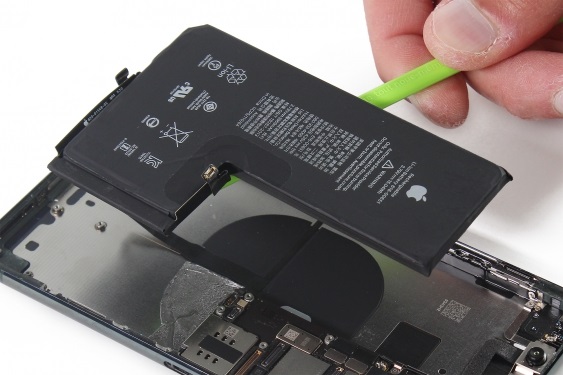

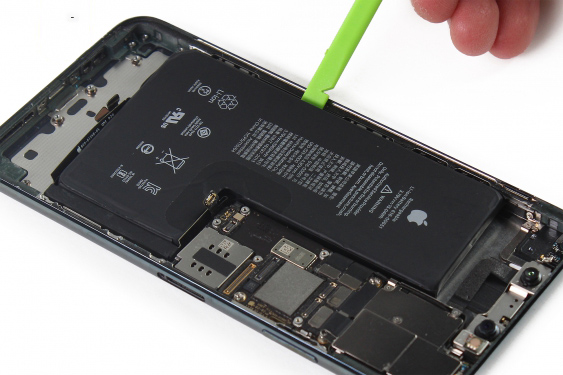

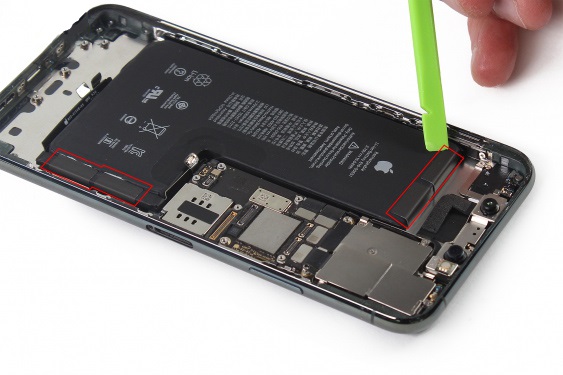

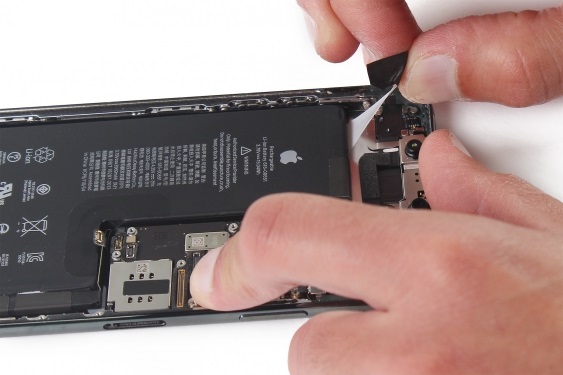

نوبت به برداشتن باتری می رسد. همانطور که در شکل مشاهده می کنید، چهار برچسب دو طرفه، وظیفه نگه داشتن باتری آیفون 11 پرو مکس بر روی شاسی را دارند. برای برداشتن این باتری باید برچسب ها را برداشت تا بتوان باتری را از جای خودش خارج کرد. به محض برداشتن برچسب ها، به راحتی می توانید باتری آیفون 11 پرو مکس را از جایش بلند کنید.
نکته: دقت کنید که برچسب ها را به آرامی بکشید به گونه ای که قطع نشوند، چرا که در صورت قطع شدن برچسب ها، برداشتن باتری به مراتب پیچیده تر و سخت تر خواهد شد.
مرحله نوزدهم

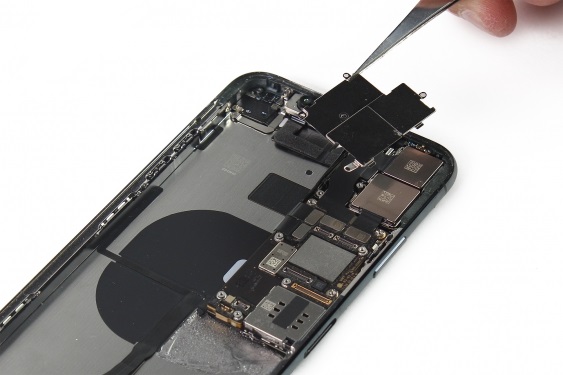

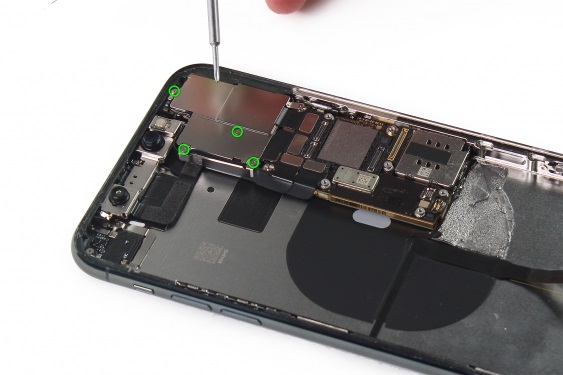

در ادامه کار، با استفاده از پیچ گوشتی سه سو، چهار پیچ مشخص شده در شکل را باز کنید. این پیچ ها وظیفه نگه داشتن صفحه ای را دارند که از دوربین سه گانه آیفون 11 پرو مکس محافظت می کند. پس از باز کردن پیچ ها و برداشتن صفحه محافظ، می توان دوربین را مشاهده کرد.
مرحله بیستم

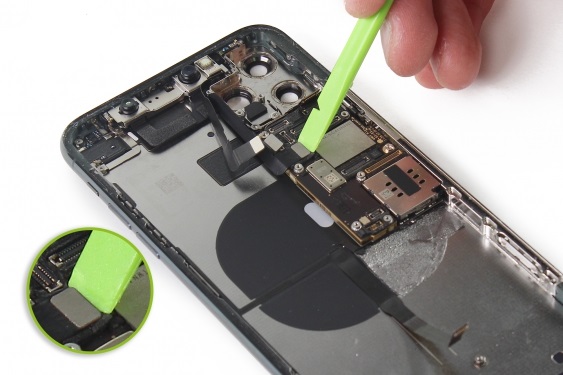

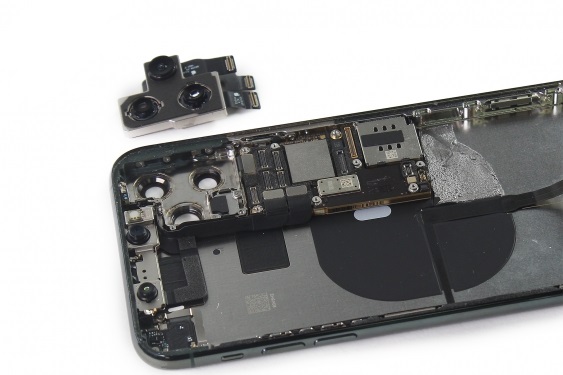

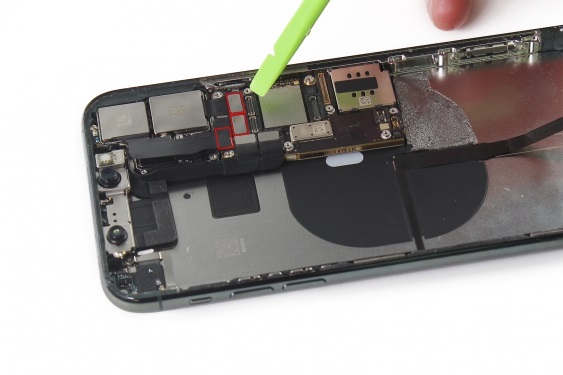

برای جدا کردن دوربین، ابتدا باید 3 کانکتور ارتباطی دوربین را از روی مادربرد جدا کنید. پس از جدا سازی، به راحتی می توان دوربین سه گانه آیفون را برداشت.
مرحله بیست و یکم

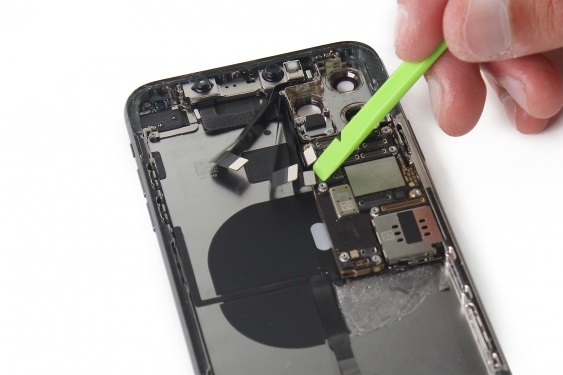

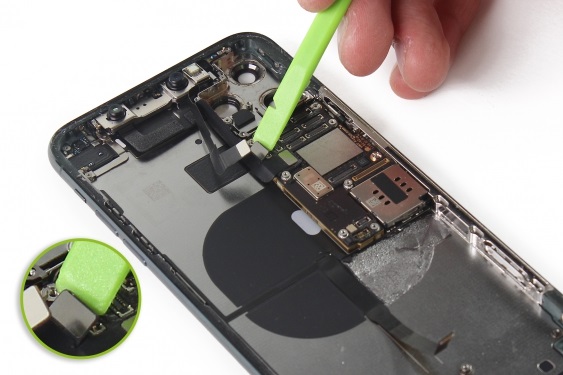

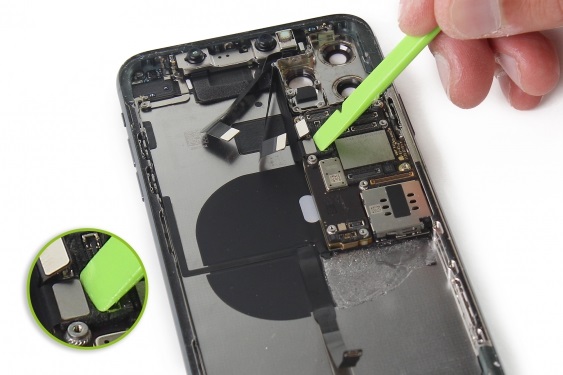

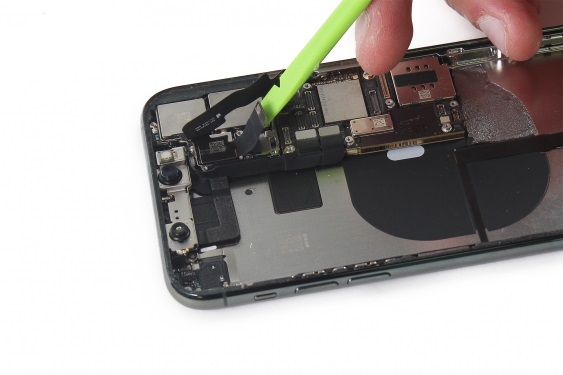

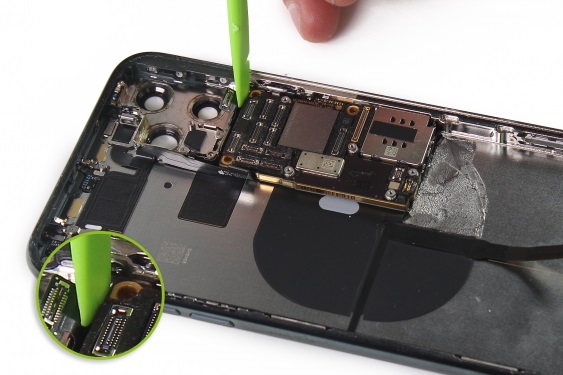

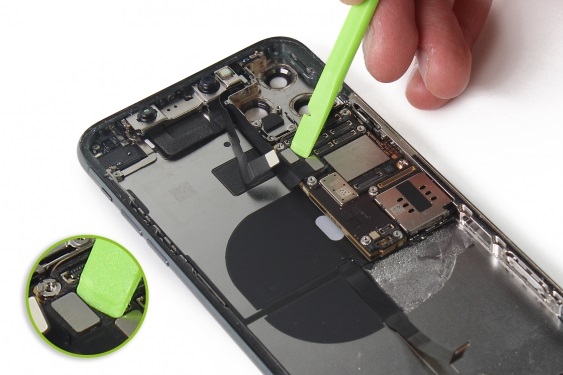

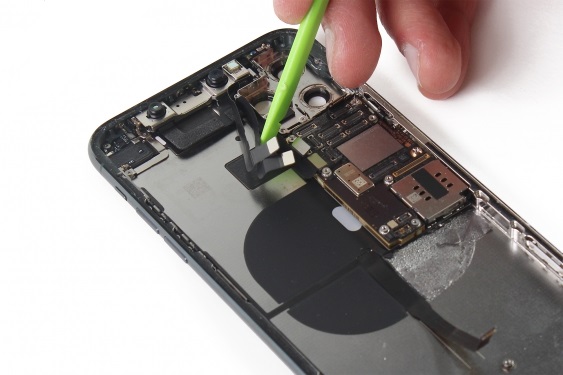

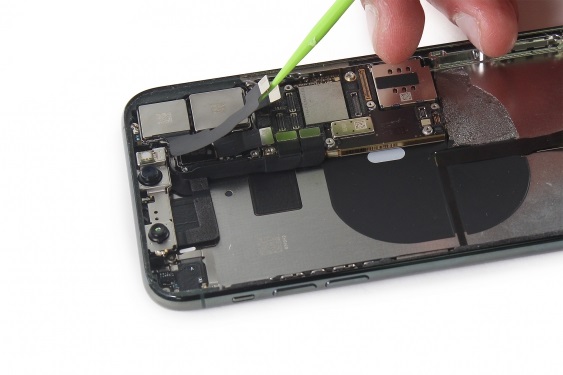

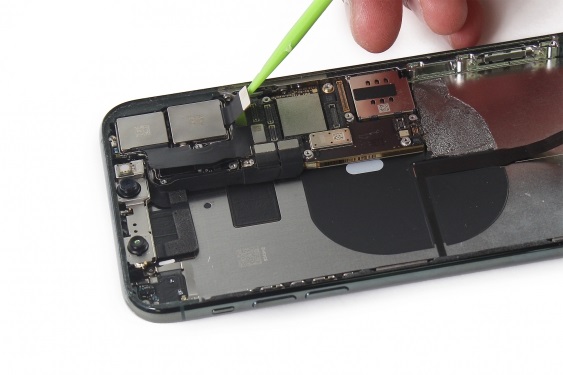

در این مرحله، باید تمامی کانکتورهای ارتباطی متصل شده به مادربرد را جدا کرد. همانند شکل زیر، تمام پدهای ارتباطی بالایی و زیری را جدا کنید.
مرحله بیست و دوم

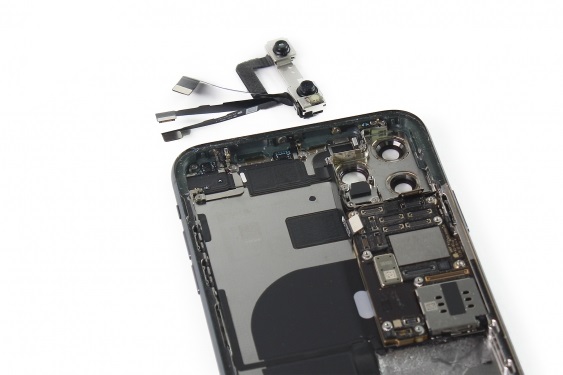

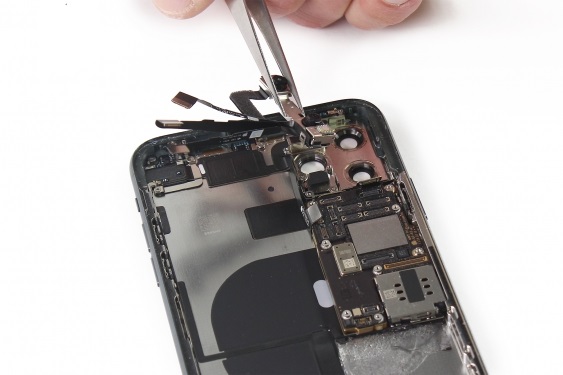

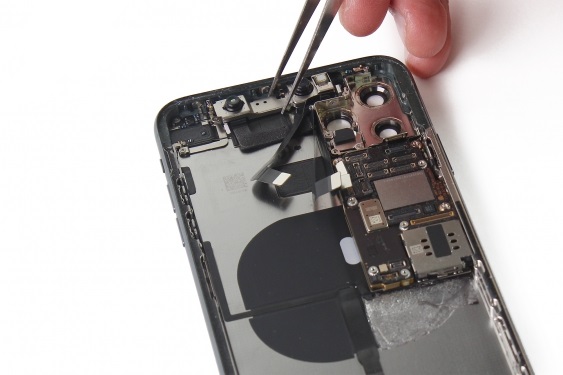

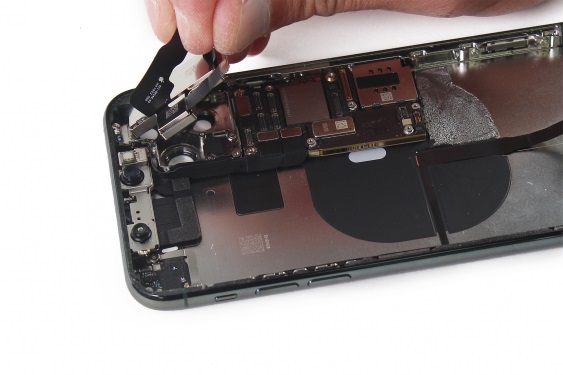

در آخر، پس از قطع شدن تمامی فلتها، می توانید بلوک دوربین جلو همراه با فلت های مربوط به آن را بردارید.
مرحله بیست و سوم

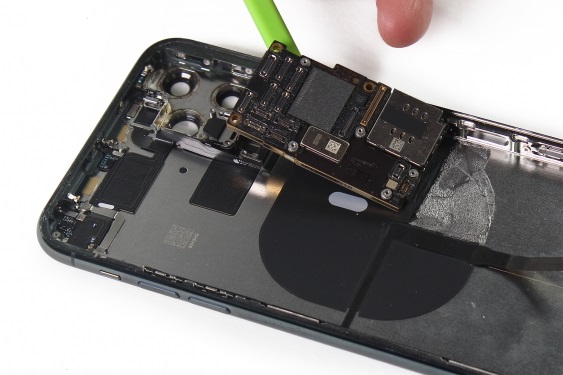

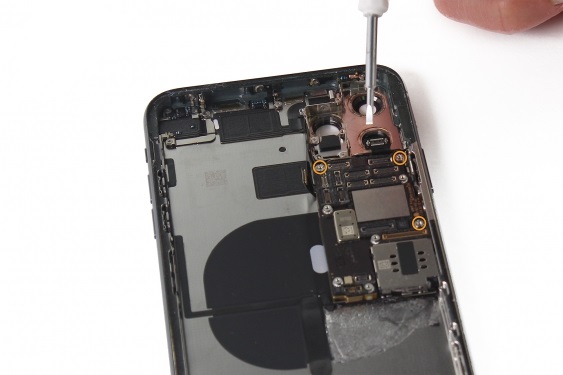

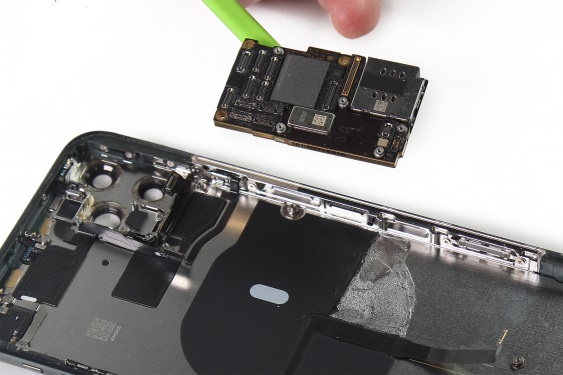

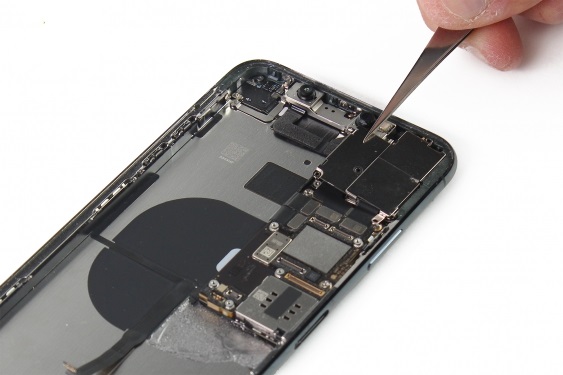

تنها بخش باقی مانده این آموزش، برداشتن مادربرد است. برای این کار، باید سه پیچ نارنجی مشخص شده در شکل را به کمک یک پیچ گوشتی دو سو باز کرد. وظیفه این پیچ ها نگه داشتن مادربرد بر روی شاسی است. پس از باز کردن پیچ ها، می توانید مادربرد را از جایش بیرون بکشید.
مرحله بیست و چهارم
مشاهده می کنید که شاسی گوشی به طور کامل جدا شده است و اکنون می توانید تمامی قطعات آیفون 11 پرو مکس جدا شده را بر روی شاسی جدید، مجدداً نصب کنید.
