هدف از ایجاد این آموزش تعویض دوربین عقب آیفون SE است با این امید که راهنمای مفیدی برای رفع ایرادات احتمالی ظاهر شده در دوربین عقب این گوشی باشد.
تاری دوربین، باز نشدن برنامه دوربین در گوشی و سیاه شدن صفحه نمایش در هنگام باز کردن برنامه دوربین از جمله ایراداتی هستند که می توانند نشانه ای بر خرابی دوربین آیفون SE باشند. لازم به ذکر است که تعویض دوربین عقب آیفون SE در بسیاری از مواقع تنها راه حل تعمیراتی است که به شما پیشنهاد می شود؛ به همین دلیل نیاز دانستیم که چگونگی تعویض دوربین عقب آیفون اس ای را آموزش دهیم تا راهنمای مفیدی برای انجام این بخش از تعمیرات سخت افزاری آیفون SE باشد.
جداسازی صفحه نمایش آیفون SE
نکته مهمی که بارها تکرار می کنیم این است که قبل از انجام هر گونه تعمیرات اپل، حتماً گوشی آیفون SE خود را خاموش کنید.
برای خاموش کردن گوشی آیفون SE باید دکمه پاور را که در بالای گوشی قرار دارد به مدت چند ثانیه فشار دهید تا دکمه خاموش بر روی صفحه نمایش ظاهر شود.
حال دکمه قرمز رنگ خاموش را به سمت راست بکشید تا عملیات خاموش سازی گوشی به طور کامل انجام شود.
به وسیله پیچ گوشتی پنج سو، دو پیچ موجود در دو طرف سوکت لایتینگ را باز کنید.
مشاهده می کنید که این پیچ ها، بخش پایینی صفحه نمایش را بر روی شاسی نگه داشته اند.
پیچ ها در تصویر زیر به رنگ قرمز مشخص شده اند.
به سراغ جعبه ابزار خود بروید و ابزار iSclack را بردارید. نحوه کار با iSclack به این صورت است که مطابق تصویر اول، شاکشن کاپ های آن را در نزدیکی دکمه هوم گوشی قرار دهید. حال دسته iSclack را ببندید تا شاکشن کاپ ها از یکدیگر باز شده و در نتیجه صفحه نمایش از شاسی کنده شود.
احتیاط کنید! صفحه نمایش هنوز توسط فلت هایی به مادربرد گوشی متصل است؛ پس مراقب باشید که صفحه نمایش را به طور کامل از شاسی جدا نکنید.
نکته: اگر صفحه نمایش آیفون SE شما شکسته یا ترک خورده است؛ توصیه می کنیم که آن بخش شکسته شده را تا جای ممکن با نوار چسب ببندید زیرا این کار به جداسازی هر چه آسان تر صفحه نمایش کمک می کند.
حال پایه فلزی محافظ کانکتور فلت تاچ آیدی(فلت دکمه هوم) را جدا کنید.
سپس به آرامی و با کمک اسپاتول کانکتور را جدا کنید.
بخش پایینی صفحه نمایش گوشی آزاد شد؛ صفحه نمایش را مطابق تصویر زیر بالا برده به گونه ای که با قاب گوشی زاویه 90 درجه بسازد.
به وسیله پیچ گوشتی چهارسو، چهار پیچ مشخص شده در تصویر دوم را باز کنید.
این پیچ ها، صفحه فلزی محافظ کانکتورهای صفحه نمایش را نگه می دارند.
مراقب باشید که مکان و نوع پیچ های جدا شده را در خاطر داشته باشید تا در هنگام مونتاژ با مشکل مواجه نشوید.
پس از باز شدن پیچ ها، صفحه فلزی محافظ را با کمک پنس از گوشی جدا کنید.
از اسپاتول پلاستیکی استفاده کنید. همانند تصویر زیر، کانکتور فلت دوربین جلو/ سنسور مجاورت/ میکروفون ثانویه/ اسپیکر مکالمه را جدا کنید.
این کار را به آرامی انجام دهید.
در ادامه به سراغ کانکتور فلت LCD بروید و آن را نیز جدا کنید.
در آخر، کابل صفحه LCD را جدا کنید.
مشاهده می کنید که صفحه نمایش آیفون SE از گوشی جدا شد.
جداسازی دوربین عقب آیفون SE

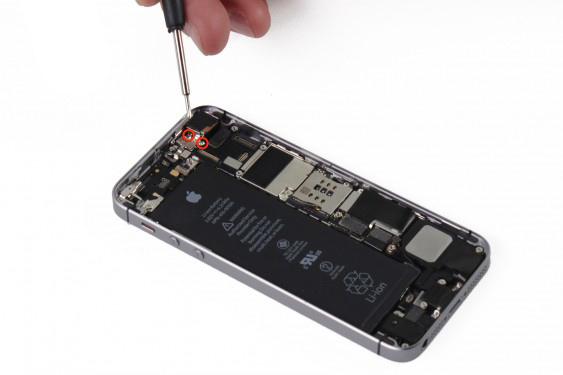

دو پیچ چهارسو مشخص شده در تصویر زیر را باز کنید.

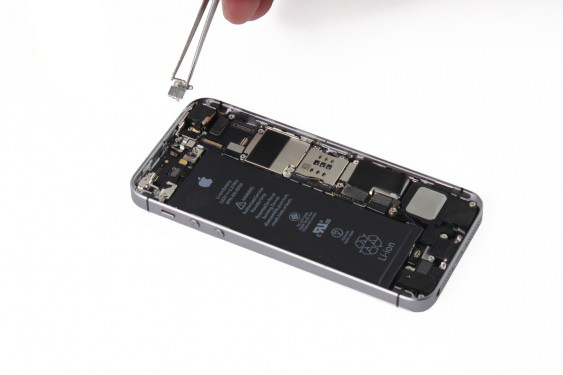

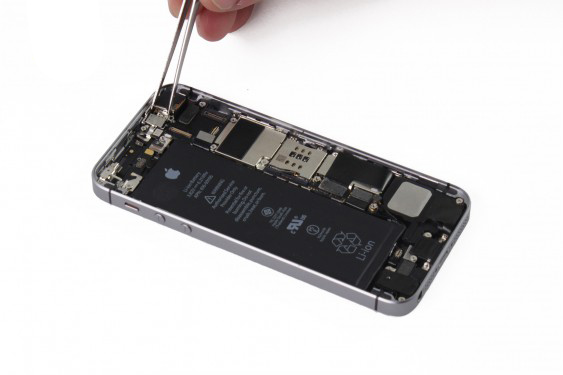

سپس پایه فلزی محافظ را با کمک پنس از گوشی جدا کنید.

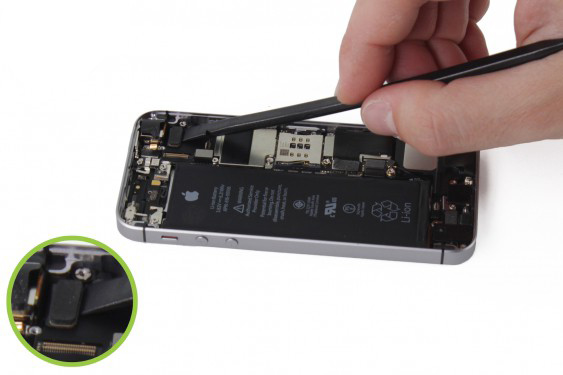

با کمک اسپاتول، کانکتور فلت دوربین عقب را جدا کنید.

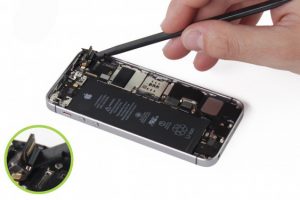

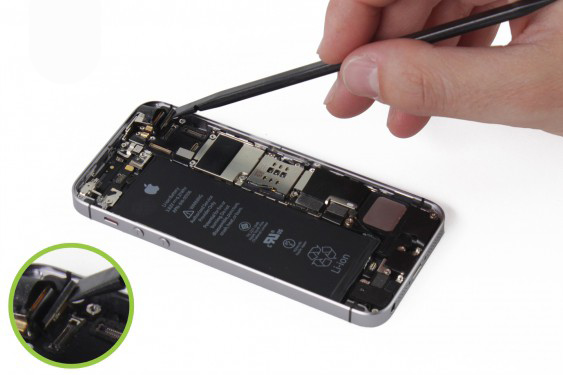

به محض جدا شدن پیچ ها، به وسیله همان اسپاتول دوربین عقب را از سوکتش بیرون بکشید.

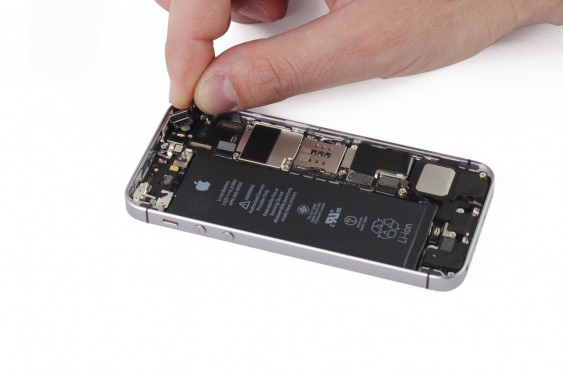

در نهایت دوربین عقب را با دست بگیرید و از گوشی جدا کنید.

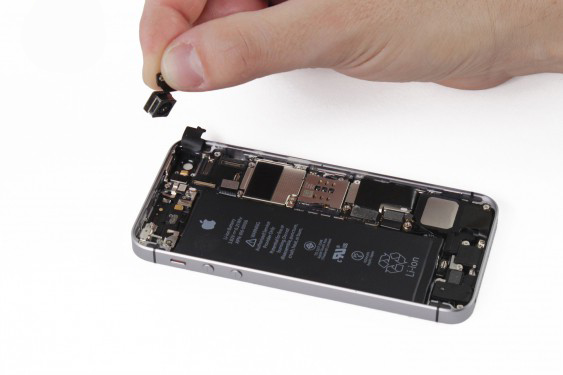

دوربین عقب آیفون SE از گوشی جدا شده و اکنون آماده تعویض است.
