شکسته شدن صفحه نمایش از رایج ترین اتفاقاتی است که ممکن است برای گوشی آیفون SE شما رخ بدهد و تعویض تاچ و ال سی دی آیفون SE تنها راه حل تعمیراتی است که برای آن پیشنهاد می شود.
تعویض تاچ و ال سی دی آیفون SE می تواند مشکلات و ایراداتی نظیر شکسته شدن LCD، سیاه شدن صفحه نمایش، سوختن پیکسل های LCD، از کار افتان تاچ گوشی و غیره را رفع کند به همین منظور لازم دانستیم تا چگونگی انجام آن را در ادامه شرح دهیم تا از جزییات عملیات آگاه شده و در نتیجه راهنمایی برای حرفه تعمیرات آیفون شما باشد.
نحوه جداسازی صفحه نمایش آیفون SE
نکته مهمی که بارها تکرار می کنیم این است که قبل از انجام هر گونه تعمیرات اپل، حتماً گوشی آیفون SE خود را خاموش کنید.
برای خاموش کردن گوشی آیفون SE باید دکمه پاور را که در بالای گوشی قرار دارد به مدت چند ثانیه فشار دهید تا دکمه خاموش بر روی صفحه نمایش ظاهر شود.
حال دکمه قرمز رنگ خاموش را به سمت راست بکشید تا عملیات خاموش سازی گوشی به طور کامل انجام شود.
به وسیله پیچ گوشتی پنج سو، دو پیچ موجود در دو طرف سوکت لایتینگ را باز کنید.
مشاهده می کنید که این پیچ ها، بخش پایینی صفحه نمایش را بر روی شاسی نگه داشته اند.
پیچ ها در تصویر زیر به رنگ قرمز مشخص شده اند.
به سراغ جعبه ابزار خود بروید و ابزار iSclack را بردارید. نحوه کار با iSclack به این صورت است که مطابق تصویر اول، مکنده ها را در نزدیکی دکمه هوم گوشی قرار دهید. حال دسته iSclack را ببندید تا مکنده ها از یکدیگر باز شده و در نتیجه صفحه نمایش از شاسی کنده شود.
احتیاط کنید! صفحه نمایش هنوز توسط فلت هایی به مادربرد گوشی متصل است؛ پس مراقب باشید که صفحه نمایش را به طور کامل از شاسی جدا نکنید.
نکته: اگر صفحه نمایش آیفون SE شما شکسته یا ترک خورده است؛ توصیه می کنیم که نمایشگر گوشی را با نوار چسب(هر چه پهن تر بهتر) بپوشانید زیرا این کار باعث آسان تر شدن عملیات جداسازی صفحه نمایش شده و همچنین از وارد شدن آسیب بیشتر به صفحه نمایش جلوگیری می کند.
حال پایه فلزی محافظ کانکتور فلت تاچ آیدی(فلت دکمه هوم) را جدا کنید.
سپس به آرامی و با کمک اسپاتول کانکتور را جدا کنید.
بخش پایینی صفحه نمایش گوشی آزاد شد؛ صفحه نمایش را مطابق تصویر زیر بالا برده به گونه ای که با قاب گوشی زاویه 90 درجه بسازد.
به وسیله پیچ گوشتی چهارسو، چهار پیچ مشخص شده در تصویر دوم را باز کنید.
این پیچ ها، صفحه فلزی محافظ کانکتورهای صفحه نمایش را نگه می دارند.
مراقب باشید که مکان و نوع پیچ های جدا شده را در خاطر داشته باشید تا در هنگام مونتاژ با مشکل مواجه نشوید.
پس از باز شدن پیچ ها، صفحه فلزی محافظ را با کمک پنس از گوشی جدا کنید.
از اسپاتول پلاستیکی استفاده کنید. همانند تصویر زیر، کانکتور فلت دوربین جلو/ سنسور مجاورت/ میکروفون ثانویه/ اسپیکر مکالمه را جدا کنید.
این کار را به آرامی انجام دهید.
در ادامه به سراغ کانکتور فلت LCD بروید و آن را نیز جدا کنید.
در آخر، کابل صفحه LCD را جدا کنید.
مشاهده می کنید که صفحه نمایش آیفون SE از گوشی جدا شد.
نحوه جداسازی اسپیکر مکالمه آیفون SE
با پیچ گوشتی چهارسو، دو پیچ مشخص شده در تصویر زیر را باز کنید. سپس با کمک پنس پایه فلزی نگهدارنده اسپیکر مکالمه را جدا کنید.
اسپیکر مکالمه را جدا کنید.
اسپیکر مکالمه آیفون SE از گوشی جدا شد.
نحوه جداسازی دوربین جلو و سنسور مجاورت آیفون SE
فلت دوربین جلو را پیدا کنید و به آرامی آن را از صفحه نمایش جدا کنید.
در حین جداسازی مراقب سنسور مجاورت باشید که به آن آسیب نزنید.
سپس نوار چسب مشکی نگهدارنده فلت سنسور مجاور و دوربین جلو را بِکَنید.
سنسور مجاورت و دوربین جلو آیفون SE از گوشی جدا شد.
نحوه جداسازی تاچ و ال سی دی آیفون SE

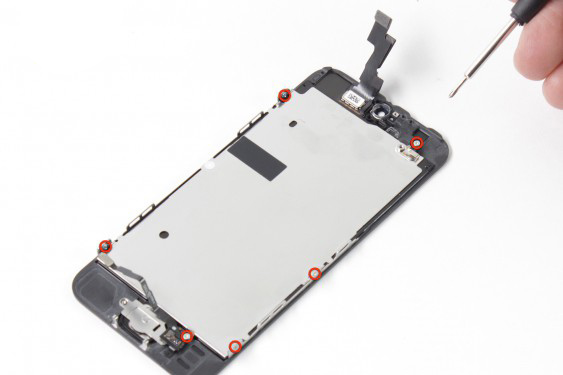

در همین ابتدای کار باید شش عدد پیچ نگهدارنده شیلد LCD را باز کنید.
این پیچ ها از نوع چهارسو بوده و در تصویر زیر با رنگ قرمز مشخص شده اند.

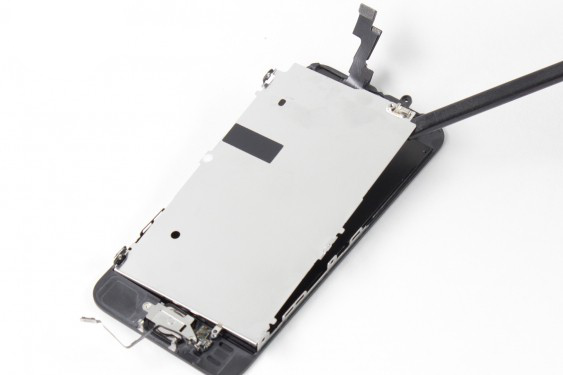

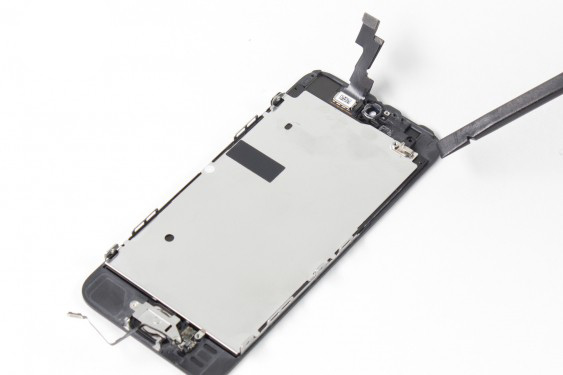

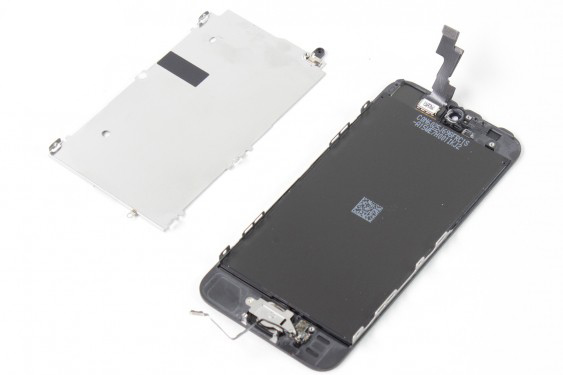

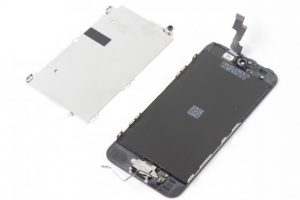

سپس با کمک اسپاتول، شیلد LCD را جدا کنید.

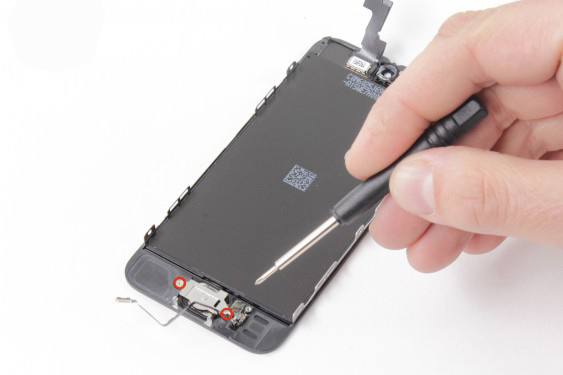

مجدداً پیچ گوشتی چهارسو را بردارید و با کمک آن سه پیچ نگهدارنده پایه فلزی محافظ دکمه هوم را باز کنید.

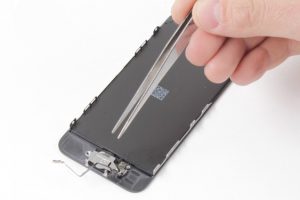

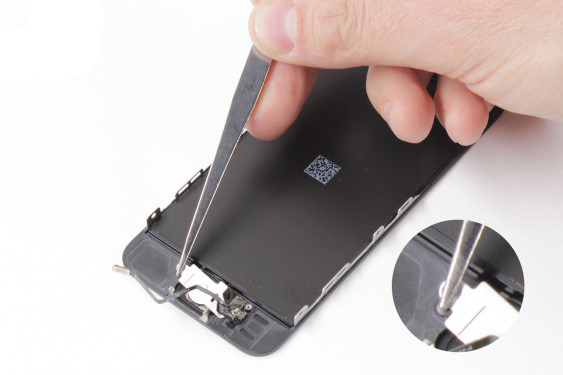

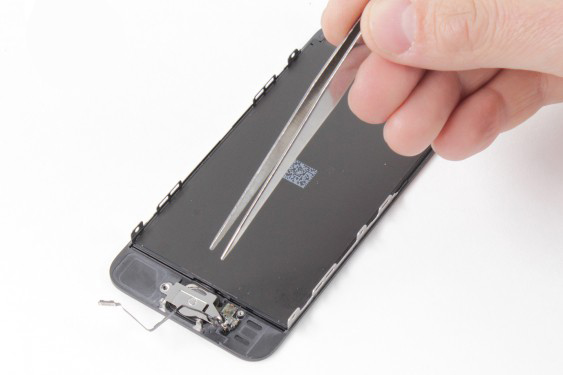

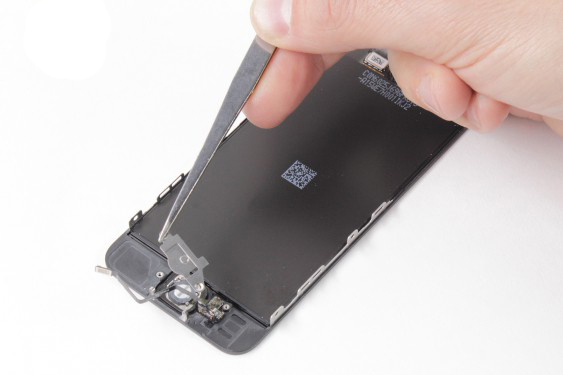

حال پایه فلزی را با پنس بگیرید و از صفحه نمایش جدا کنید.

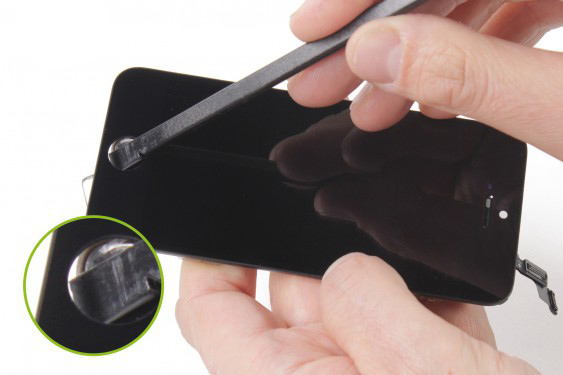

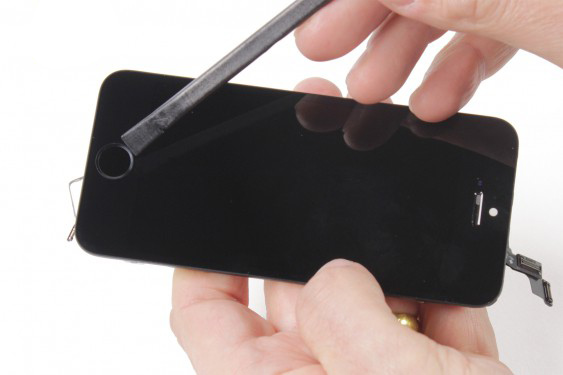

صفحه نمایش را به سمت رو بگردانید و به آرامی و با کمک اسپاتول، دکمه هوم را به سمت داخل فشار دهید تا مقداری از جایش کنده شود.

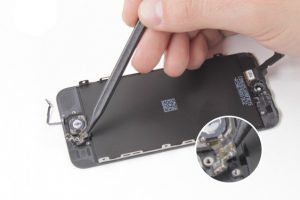

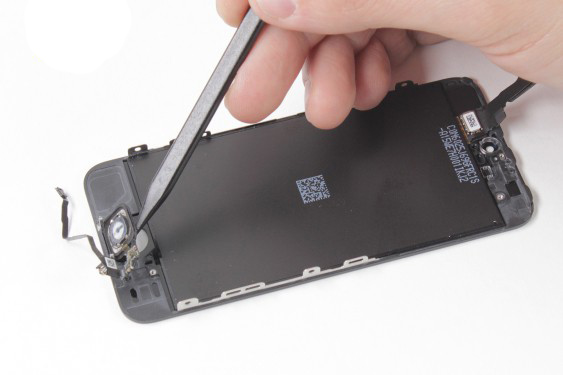

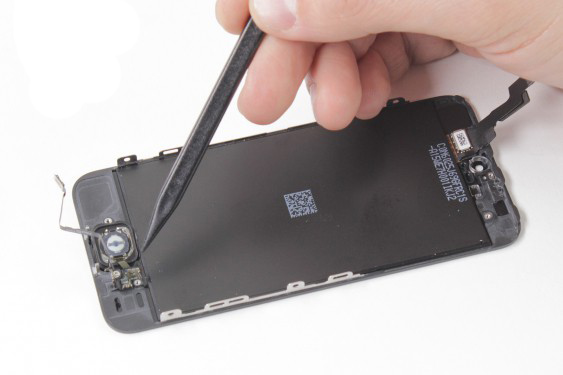

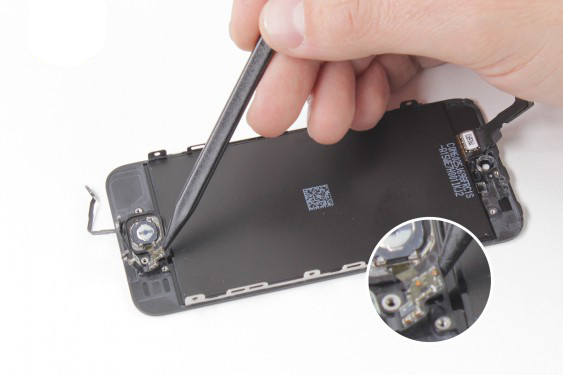

به سراغ فلت دکمه هوم بروید و با کمک اسپاتول آن را جدا کنید.
احتیاط کنید! این بخش از گوشی بسیار حساس و شکننده است پس در حین جداسازی مراقب باشید که آسیب نبیند.
دکمه هوم از صفحه نمایش جدا می شود.
تاچ و ال سی دی آیفون SE از گوشی جدا شده و هم اکنون آماده تعویض است.
