امروز قصد داریم که بخش آموزشی تعمیرات آیفون خود را بر روی مادربرد آیفون 11 پرو متمرکز کنیم. همانطور که می دانید، مادربرد یکی از قطعات مهم در گوشی های هوشمند است، به طوری که وجود خطا در این قطعه، موجب ایجاد اختلال در کل گوشی و خراب شدن کامل آن می شود.
اگر قصد باز کردن گوشی آیفون 11 پرو و دیدن بخش های درونی آن را دارید، یا قصد تعمیر مادربرد را دارید و نیازمند رفع مشکلات مادر برد مانند ضربه خوردگی یا آبخوردگی یا تعویض قطعات و آی سی ها با لحیم کاری میکرو (Micro Soldering) می باشید، یا که در بدترین حالت مجبور به تعویض مادربرد هستید، این آموزش برای شماست.
مرحله اول
قبل از باز کردن گوشی و اقدام برای تعویض کانکتور شارژ آیفون 11 پرو، نیاز است که حتماً گوشی آیفون خود را خاموش کنید. برای این کار باید دکمه پاور گوشی و یکی از دکمه های صدا را به طور هم زمان فشار داده و برای چند ثانیه نگه دارید تا دکمه “Switch off” بر روی گوشی شما ظاهر شود سپس آن را به سمت راست بکشید تا گوشی خاموش شود.
مرحله دوم
سوزن مخصوص سیمکارت را بردارید. آن را در سوراخ مخصوص خشاب سیمکارت، واقع در سمت راست گوشی فرو کنید تا از جایش خارج شود. اکنون می توانید خشاب سیم کارت را کاملاً از گوشی جدا کنید.
مرحله سوم
دو پیچ پنج سو موجود در دو طرف پورت شارژ را باز کنید.
تذکر: هنگام باز کردن پیچ ها مراقب باشید که آن ها را گم یا قاطی نکنید. برای این کار می توانید از یک سازمان دهنده پیچ، مخصوص به گوشی آیفون 11 پرو یا نقشه مخصوص به خود کمک بگیرید.
اکنون سشوار را بردارید و صفحه گوشی را برای یک الی دو دقیقه گرم کنید تا چسب آب بند دور ال سی دی نرم شود. اگر صفحه گوشی در مقابل باز شدن مقاومت کرد، به جای اینکه صفحه گوشی را در یک مرحله و برای مدت طولانی گرم کنید یا که در هنگام باز کردن گوشی به آن آسیب بزنید، بهتر است که این کار را در چند مرحله تکرار کنید.
مرحله چهارم
اسپاتول فلزی(iSesamo) را بردارید و به آرامی بین صفحه و شاسی یک شکاف ایجاد کنید. سپس یک پیک پلاستیکی را مطابق شکل در شکاف ایجاد شده قرار دهید و اسپاتول را بردارید.
مرحله پنجم
به آرامی پیک را دورتادور لبه گوشی بکشید تا صفحه نمایش آیفون 11 پرو از شاسی اش جدا شود. اکنون صفحه گوشی را مانند باز کردن کتاب، باز کنید.
نکته: توجه داشته باشید که صفحه نمایش گوشی شما از داخل توسط فلت هایی به بدنه متصل شده است. پس احتیاط کنید و فوراً صفحه را از بدنه جدا نکنید.
مرحله ششم

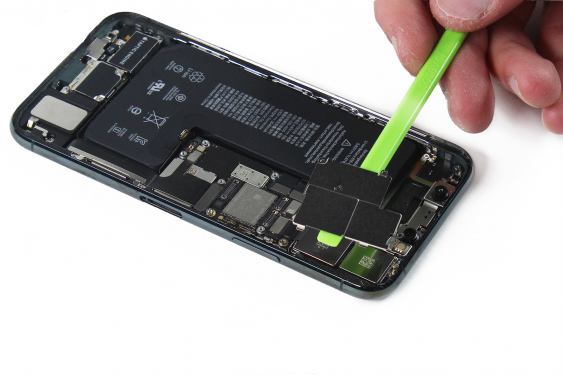

■ پیچ گوشتی سه سو را بردارید و دو پیچ سبز رنگ مشخص در شکل، را باز کنید، سپس با استفاده از یک اسپاتول پلاستیکی صفحه محافظ فلزی را بردارید.
مرحله هفتم

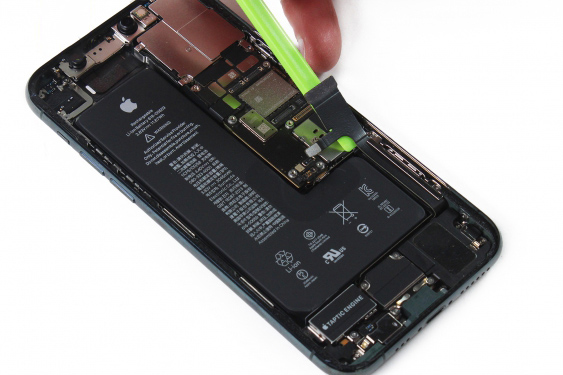

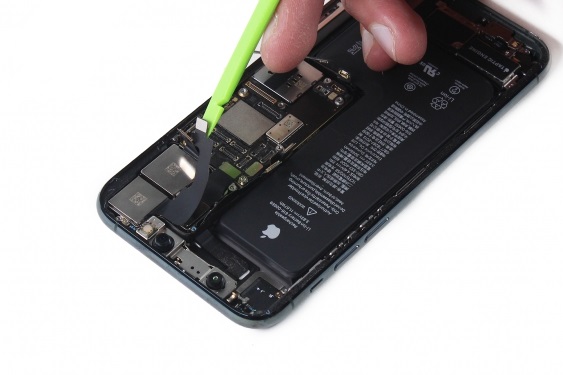

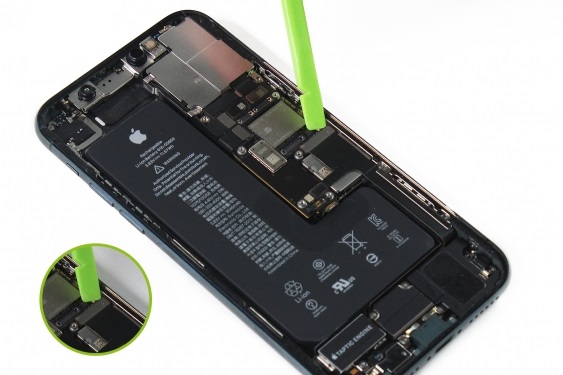

اکنون باتری را قطع کنید. این مرحله یک اقدام احتیاطی و ضروری است، زیرا از وقوع اتصال کوتاه در هنگام تعمیرات آیفون 11 پرو می تواند جلوگیری کند.
مرحله هشتم
از یک پیچ گوشتی سه سو کمک بگیرید و 6 پیچ مشخص شده در شکل را باز کنید. همانطور که میبینید برای دسترسی به لایه های زیرین باید این صفحه فلزی برداشته شود.
مرحله نهم

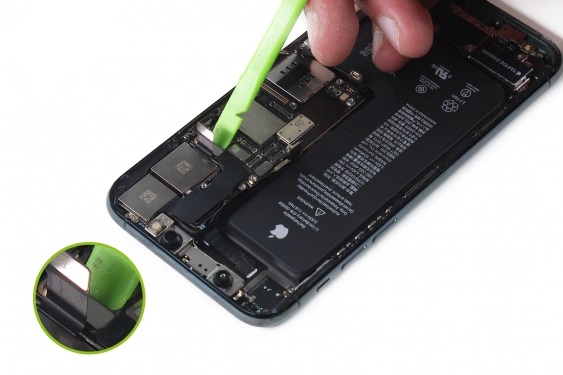

با استفاده از یک اسپاتول پلاستیکی ابتدا کانکتور اول صفحه نمایش را قطع کنید سپس به سراغ قطع کردن کانکتور مربوط به اسپیکر داخلی| سنسور مجاورتی(proximity )| سیم اسپیکر بروید.
مرحله دهم

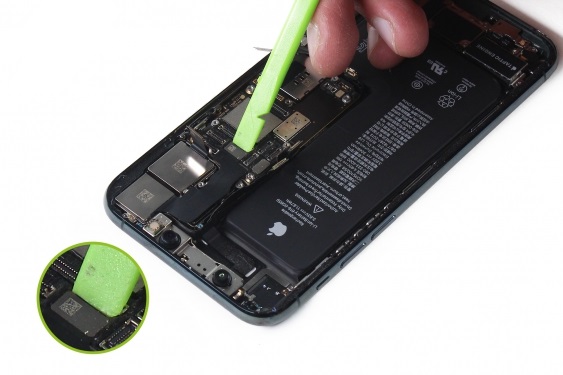

در نهایت کانکتور دوم صفحه نمایش را جدا کنید.
مرحله یازدهم
تا این جا و با انجام مراحل بالا، صفحه نمایش آیفون 11 پرو از شاسی جدا می شود.
مرحله دوازدهم
■ پیچ گوشتی سه سو را بردارید و چهار پیچ مشخص شده در شکل را باز کنید. سپس با یک اسپاتول پلاستیکی صفحه فلزی را بردارید.
مرحله سیزدهم

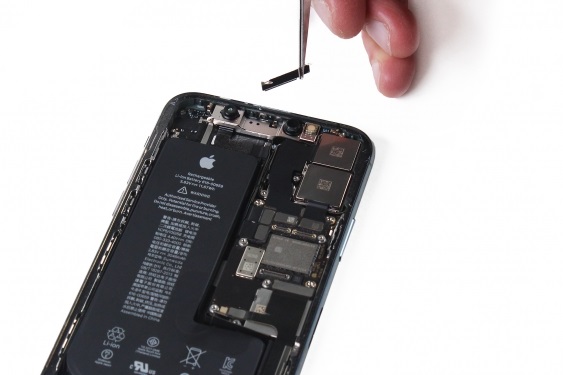

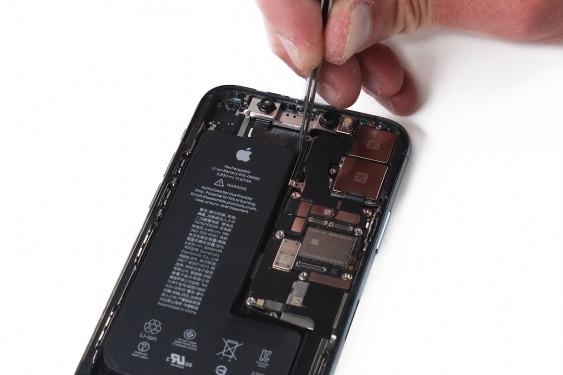

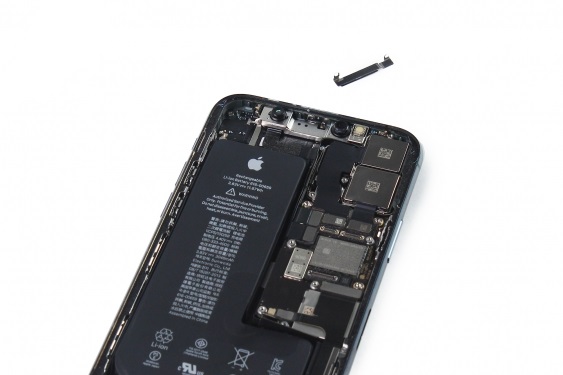

اکنون با استفاده از یک پنس، صفحه فلزی کوچک کشیده شده در امتداد فلت های زیرین را بردارید.
مرحله چهاردهم

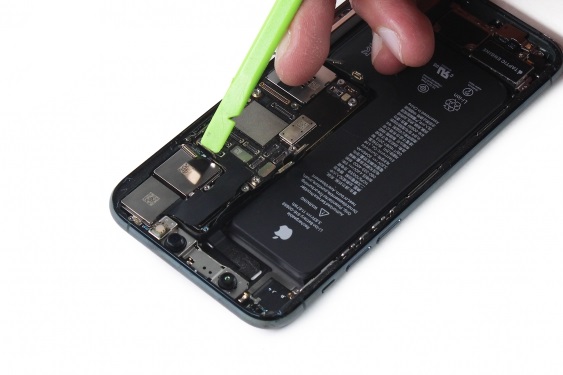

وقت آن رسیده که به سراغ قطع کردن همه فلت های متصل شده به مادربرد برویم. ابتدا دو کانکتور مربوط به دوربین جلو آیفون 11 پرو را قطع کنید. مطابق شکل عمل کنید.
مرحله پانزدهم
کانکتور سوم در زیر این دو کانکتور قرار دارد، آن را نیز قطع کنید.
مرحله شانزدهم

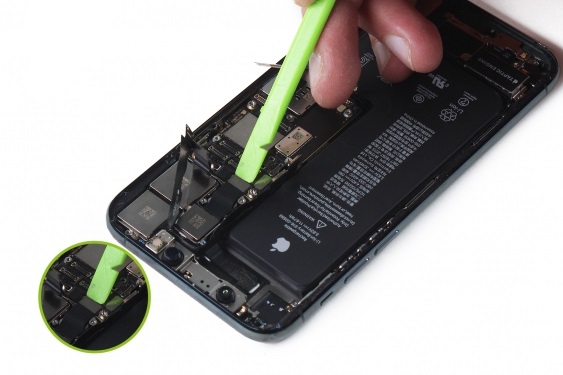

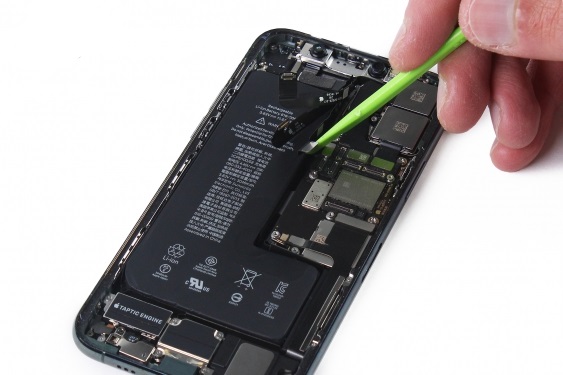

اکنون دو پد از کانکتور شارژ را قطع کنید و آن را مطابق شکل مقداری تا کنید تا در ادامه مسیر تعمیر، مزاحم کار شما نشود.
مرحله هفدهم

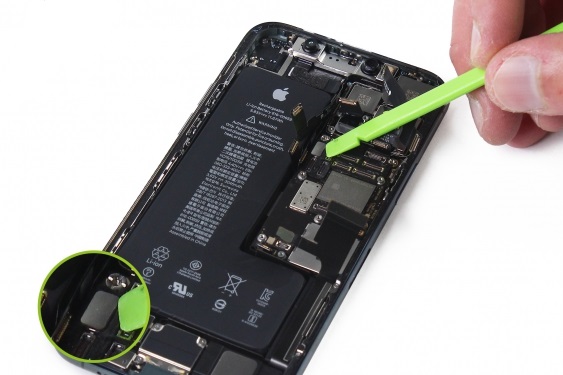

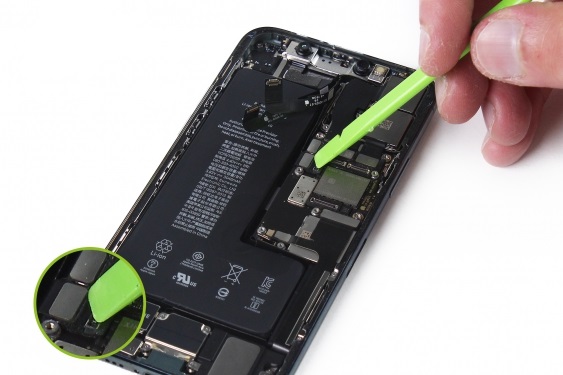

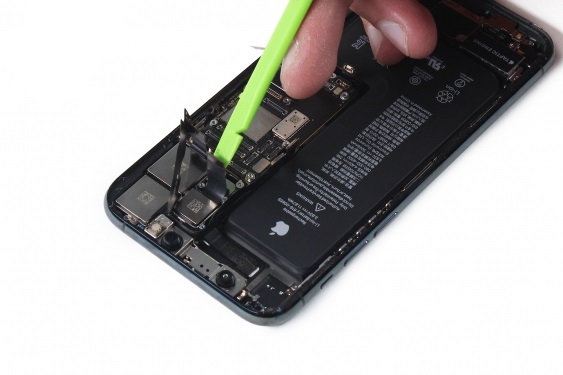

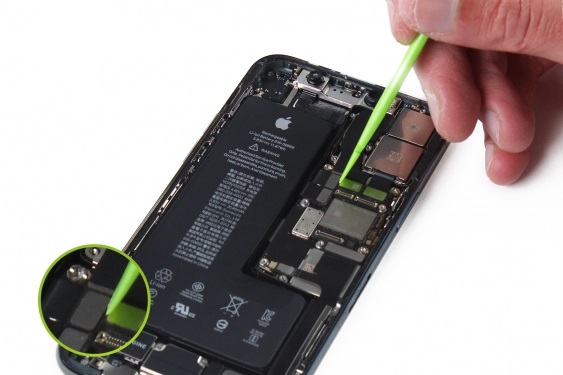

به ادامه عملیات قطع کردن فلت های متصل شده به مادربرد بر می گردیم. در اینجا و مطابق شکل دو کانکتور اول را که مربوط به فلت های دوربین عقب و پاور هستند، قطع کنید.
مرحله هجدهم

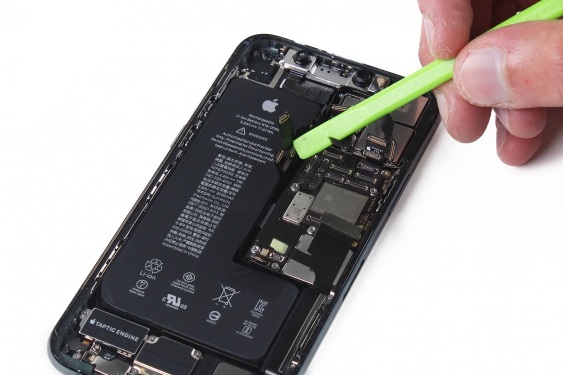

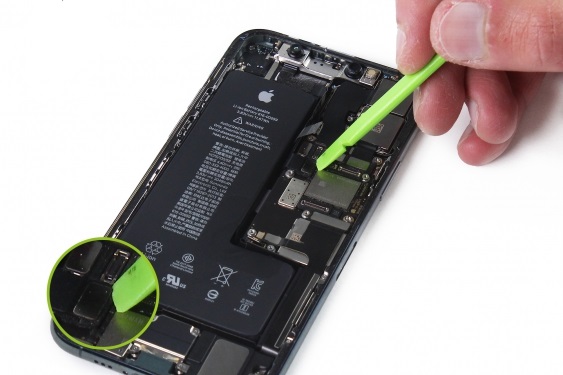

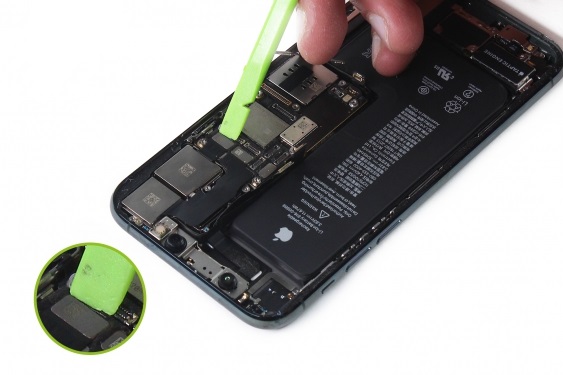

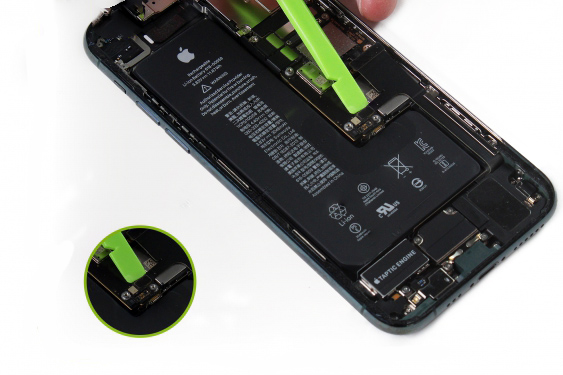

الآن دو کانکتور کناری که مربوط به فلت های دوربین عقب هستند را نیز قطع کنید.
مرحله نوزدهم

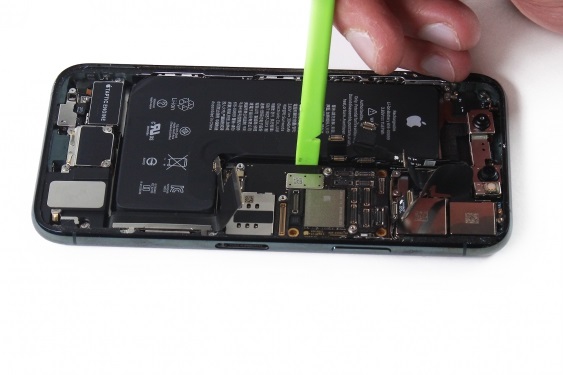

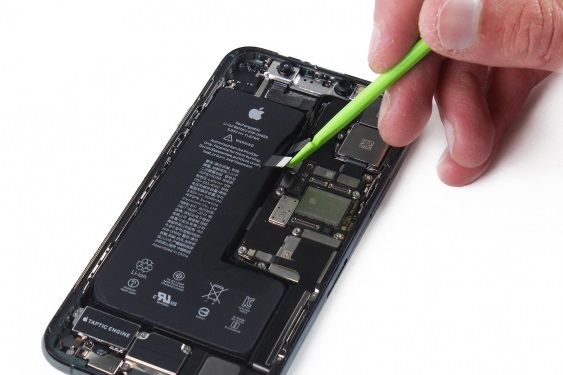

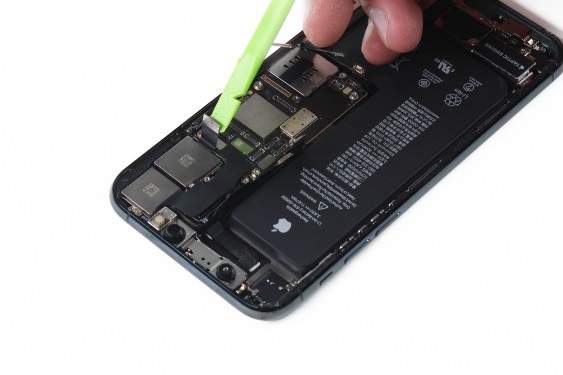

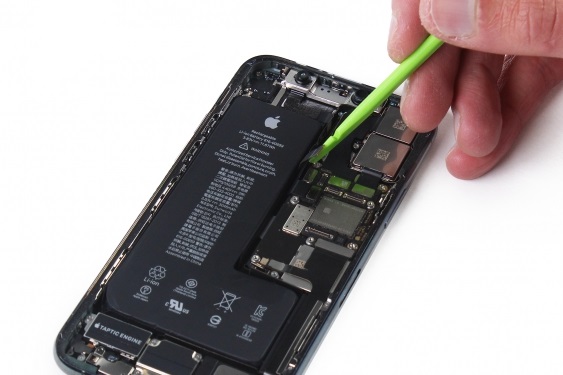

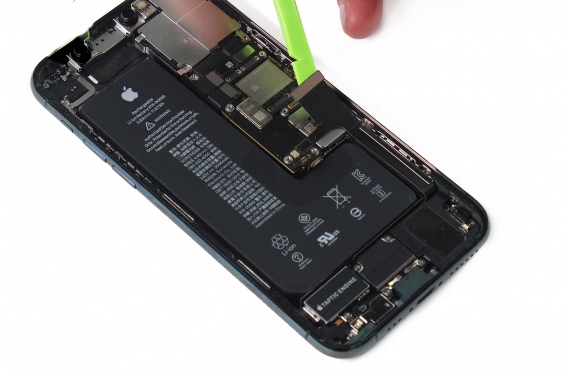

کار خود را با قطع کردن این فلت آخری تمام کنید.
مرحله بیستم

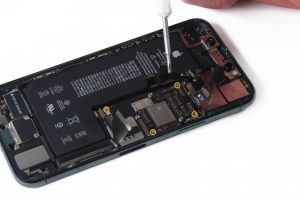

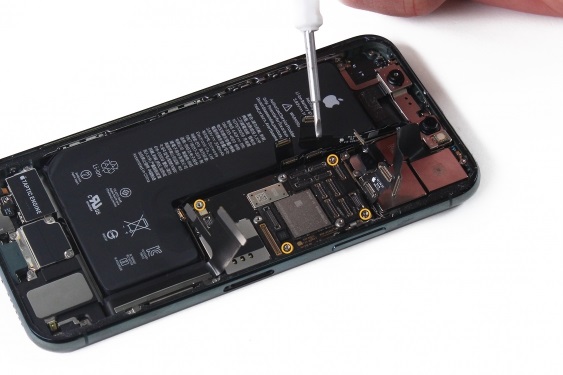

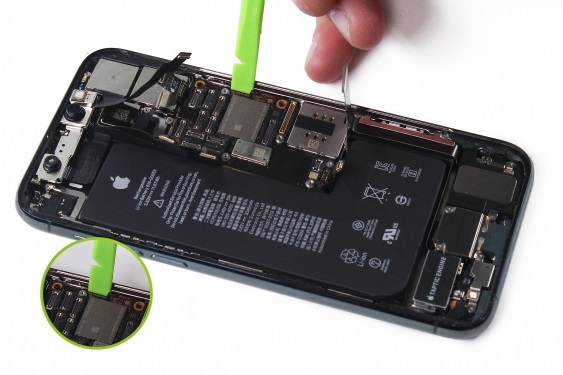

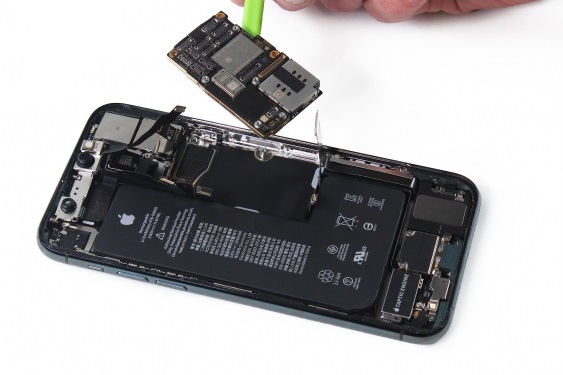

■ پیچ گوشتی دو سو را بردارید و چهار پیچ مشخص شده را باز کنید. وظیفه این پیچ ها نگه داشتن مادربرد بر روی شاسی است. سپس مادر برد را با کمک اسپاتول پلاستیکی به آرامی بلند کرده تا از جایش خارج شود.
مرحله بیست و یکم
اکنون مادربرد آیفون 11 پرو به طور کامل از گوشی جدا شده و آماده تعمیر است.
آنچه گفته شد!
تعمیر یا تعویض مادربرد آیفون 11 پرو یک مرحله مهم در تعمیرات گوشی های آیفون 11 پرو است که باید با دقت کافی انجام شود. این آموزش ها به شما کمک می کند تا این کار را به راحتی و کاملاً حرفه ای انجام دهید.
