هدف از این آموزش انجام همزمان دو بخش مهم در تعمیرات آیفون X با عناوینی چون تعویض آنتن NFC آیفون X و تعویض دکمه صدا آیفون X است.
یکی از ویژگی های گوشی آیفون X این است که فلت دکمه صدا و دکمه پاور آن از یکدیگر مجزا بوده به صورتی که فلت دکمه صدا به فلت آنتن NFC متصل است به همین دلیل با جداسازی آنتن NFC عملاً فلت دکمه صدا نیز جدا می شود تا در صورت خرابی هر یک از این دو، عملیات تعویض آنتن NFC یا تعویض دکمه صدا آیفون X انجام شود.
پس با تعویض آنتن NFC آیفون X می توان مشکلاتی چون خراب شدن دکمه صدا، شارژ نشدن شارژ NFC یا کند شدن عملیات شارژینگ از طریق NFC و همچنین مشکل فعال نشدن ویبره را رفع کرد.
تعویض آنتن NFC آیفون X، گام اول: باز کردن گوشی
بنابر دلایل ایمنی بهتر است که قبل از اقدام برای باز کردن آیفون X، ابتدا گوشی را خاموش کنید.
برای خاموش کردن گوشی آیفون X باید دکمه پاور گوشی به همراه دکمه پایین صدا را به طور همزمان فشار داده و برای چند ثانیه در همان وضعیت نگه دارید.
دکمه خاموش بر روی گوشی ظاهر می شود، آن را به سمت راست بکشید تا عملیات خاموش سازی انجام شود.
با کمک پیچ گوشتی پنج سو، دو پیچ مشخص شده به رنگ قرمز(در شکل زیر) را باز کنید.
وظیفه این پیچ ها ایمن نگه داشتن صفحه نمایش بر روی شاسی است.
اکنون کل صفحه نمایش گوشی، مخصوصاً لبه های آن را به مدت 30 ثانیه تا یک دقیقه با سشوار گرم کنید.
هدف از این کار، نرم شدن چسب آب بند دور ال سی دی جهت تسهیل جداسازی صفحه نمایش از شاسی است.
حال با کمک اسپاتول iPlastic(یک اسپاتول پلاستیکی منعطف) در گوشه سمت چپ_پایین گوشی، بین شاسی و صفحه نمایش یک شکاف ایجاد کنید.
به محض ایجاد شدن شکاف، اسپاتول را به آرامی به سمت بخش بالایی گوشی بکشید.
اسپاتول را بردارید؛ دوباره به سراغ لبه پایینی گوشی بروید اما این بار اسپاتول را در جهت دیگر گوشی بکشید و به سمت بالا حرکت کنید.
کار باز کردن صفحه نمایش را با کشیدن اسپاتول بر روی لبه بالایی گوشی به پایان برسانید.
صفحه نمایش را بگیرید و با دقت مانند کتاب باز کنید.
تذکر: توجه داشته باشید که صفحه نمایش را کامل از گوشی جدا نکنید؛ زیرا هنوز توسط فلت هایی به گوشی متصل است.
تعویض آنتن NFC آیفون X، گام دوم: جداسازی صفحه نمایش از شاسی
با کمک پیچ گوشتی سه سو، پنج پیچ مشخص شده در شکل را باز کنید.
وظیفه این پیچ ها نگه داشتن صفحه فلزی محافظ کانکتورها و کابل های وصل شده به مادربرد می باشد.
صفحه فلزی را با پنس بگیرید و جدا کنید.
با کمک اسپاتول پلاستیکی، کانکتور مربوط به باتری را جدا کنید.
نکته: این مرحله بسیار مهم است و بنابر دلایل ایمنی باید با دقت و حتماً انجام شود.
کار را با اسپاتول پلاستیکی ادامه دهید. این بار کانکتور مربوط به فلت بلندگوی داخلی/ سنسور مجاورت/ سنسور نور و سنسور true tone را جدا کنید.
حال به آرامی کابل مربوط به این فلت را از شاسی جدا کنید.
تذکر: مراقب باشید! این کابل ها بسیار حساس و شکننده است.
اکنون دو کانکتور مربوط به صفحه نمایش را که در شکل مشخص شده اند، جدا کنید.
صفحه نمایش را با دست بگیرید و از شاسی جدا کنید.
تعویض آنتن NFC آیفون X، گام سوم: جداسازی باتری
اکنون اسپاتول پلاستیکی را روی لبه چسب نگهدارنده باتری قرار دهید و به آرامی چسب را با کمک اسپاتول پلاستیکی بکشید. با این کار، عملیات برداشتن چسب های نگهدارنده باتری آغاز می شود.
گوشی را به پشت برگردانید.
برای مدت زمان 30 ثانیه تا یک دقیقه محدوده مربوط به باتری را با سشوار گرم کنید.
حال بر چسب باتری را با دست بگیرید و آرام آرام آن را بکشید تا کل برچسب کنده شود.
همین فرآیند را برای سه برچسب دیگر که در بخش پایینی باتری قرار دارند، تکرار کنید.
اسپاتول پلاستیکی را در زیر باتری قرار دهید و به آرامی اهرم وار فشار دهید تا باتری از جایش خارج شود.
باتری را با دست بگیرید و از گوشی جدا کنید.
باتری آیفون X از شاسی جدا شده و در صورت لزوم آماده تعویض است.
تعویض آنتن NFC آیفون X، گام چهارم: جدا سازی دوربین جلو
اکنون سه کانکتور دوربین جلو که مربوط به بخش تشخیص چهره، خود دوربین جلو و پروژکتور مادون قرمز هستند و به مادربرد متصل شده اند را جدا می کنیم.
اسپاتول پلاستیکی را بردارید و اولین کانکتور دوربین جلو را از مادربرد جدا کرده و فلت آن را نیز از روی شاسی بِکَنید.
همین کار را برای کانکتور دوم و سوم تکرار کنید.
سپس با کمک اسپاتول پلاستیکی، دوربین جلو را از شاسی جدا کنید و آن را با کمک پنس بردارید.
دوربین جلو آیفون X از شاسی جدا شد.
تعویض آنتن NFC آیفون X، گام پنجم: جدا سازی مادربرد
اکنون از اسپاتول پلاستیکی کمک بگیرید و به وسیله آن کانکتور آنتن وایفای را جدا کنید.
سپس پیچ گوشتی چهارسو را بردارید و دو پیچ نگهدارنده مادربرد بر روی شاسی که در شکل به رنگ قرمز مشخص شده اند را باز کنید.
سوزن سیم کارت را بردارید و آن را در سوراخ مخصوص خشاب سیم کارت وارد کنید؛ مقداری فشار دهید تا خشاب سیم کارت از جایش خارج شود.
اکنون خشاب سیم کارت را می توانید از گوشی جدا کنید.
اسپاتول پلاستیکی را اهرم وار در زیر مادربرد قرار دهید و فشار دهید تا مادربرد از شاسی جدا شود.
حال با کمک پنس، مادربرد را کامل بردارید.
مادربرد آیفون X از شاسی جدا شده و در صورت لزوم آماده تعویض است.
تعویض آنتن NFC آیفون X، گام ششم: جدا سازی فلت دکمه صدا/ آنتن NFC
پیچ گوشتی چهارسو خود را بردارید و هفت پیچ مشخص شده در شکل به رنگ قرمز را باز کنید.
وظیفه این پیچ ها نگه داشتن فلت آنتن NFC| دکمه صدا| ویبراتور بر روی شاسی است.

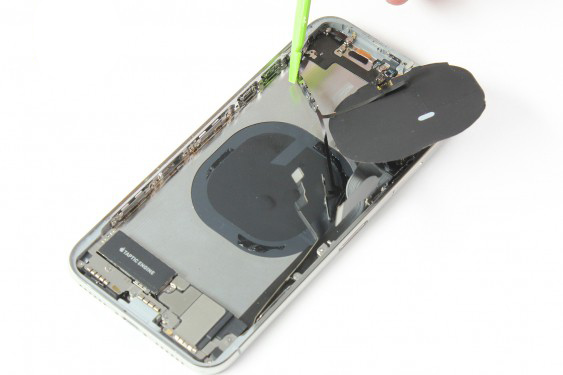

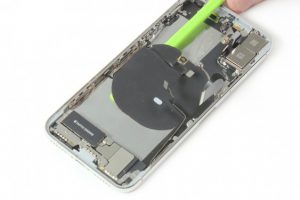

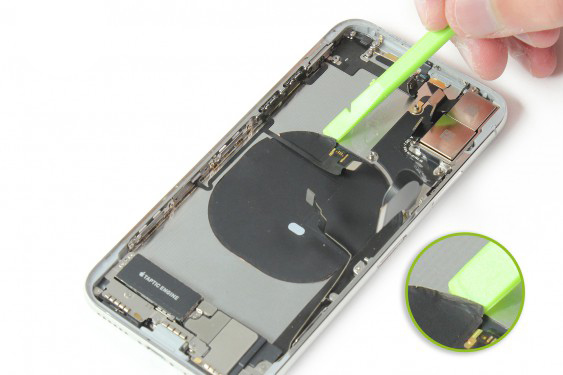

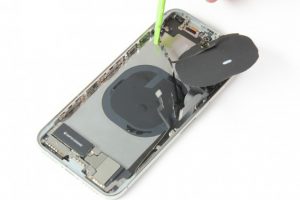

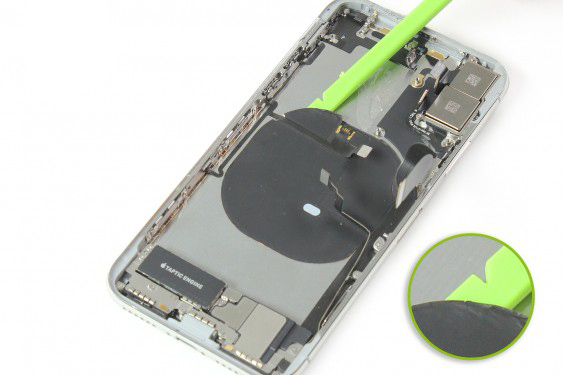

اکنون اسپاتول پلاستیکی را در زیر کفی آنتن NFC قرار دهید و به آرامی شروع به کندن کنید تا که به طور کامل از شاسی آیفون X جدا شود.

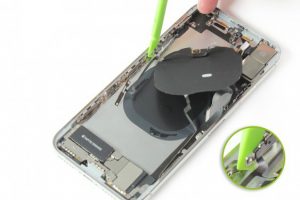

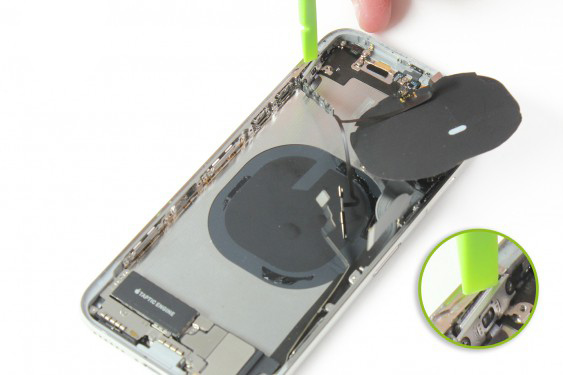

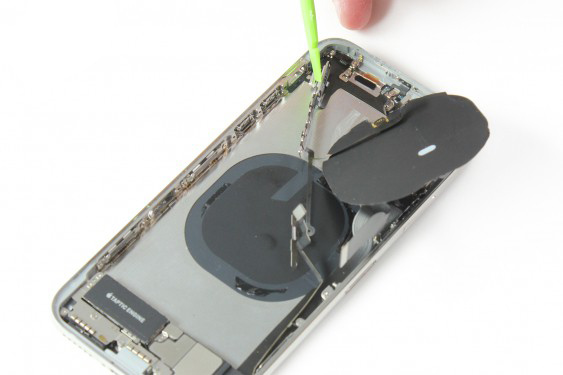

مجدداً از اسپاتول پلاستیکی کمک بگیرید و به وسیله آن کابل دکمه صدا و ویبراتور را از شاسی جدا کنید.

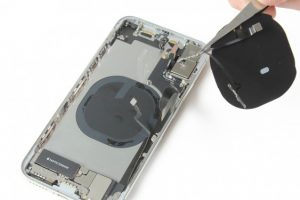

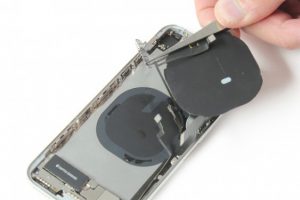

در نهایت با کمک پنس، کل فلت آنتن و دکمه صدا را بردارید.
فلت دکمه صدا| آنتن NFC| ویبراتور به طور کامل از گوشی جدا شده و آماده تعویض است.
جمع بندی!
تعویض آنتن NFC آیفون X یکی دیگر از بخش های کاربردی تعمیرات اپل است که در این آموزش به آن پرداخته شد.
هدف از تعویض آنتن NFC آیفون X رفع مشکلاتی در کار نکردن شارژ NFC، از کار افتادن ویبره و خراب شدن دکمه صدای گوی آیفون X است. همانطور که مشاهده کردید انجام این تعمیر آسان است به شرط آن که تک تک مراحل اشاره شده را با دقت و حوصله طی کنید.
