آموزش زیر از بخش های رایج در تعمیرات گوشیهای آیفون است به گونه ای که می تواند راهنمای مفیدی برای تعویض تاچ و ال سی دی آیفون 5 اس و تعویض شیلد ال سی دی آیفون 5 اس باشد.
افتادن گوشی و شکستن صفحه نمایش آن از رایج ترین اتفاقاتی است که برای گوشیهای موبایل رخ می دهد. گوشی آیفون 5 اس نیز از این دسته مستثنی نیست پس تعویض تاچ و ال سی دی آیفون 5 اس می تواند یکی از رایج ترین بخش ها در تعمیرات iPhone 5S باشد. در یک نگاه سخت افزاری به ساختمان پنل جلو گوشی آیفون 5 اس متوجه این نکته می شوید که برای تعویض تاچ و ال سی دی آیفون 5 اس نیاز است که ابتدا تمام اجزای پنل جلو از تاچ و LCD جدا شوند تا بتوان یک تاچ و ال سی دی جدید و سالم را جایگذین ال سی دی معیوب کرد. دوربین جلو / سنسور مجاورت ، اسپیکر مکالمه ، دکمه هوم و پلیت شیلد LCD ماژول هایی هستند که در این آموزش از تاچ و ال سی دی آیفون 5 اس جدا شده و شرایط را برای تعویض تاچ و LCD آیفون 5 اس آماده می کنند.
گام اول: باز کردن گوشی آیفون 5 اس
تذکر: بنابر دلایل ایمنی، همیشه به یاد داشته باشید که قبل از باز کردن گوشی آیفون 5 اس حتماً گوشی را خاموش کنید.
نحوه خاموش کردن گوشی آیفون 5 اس به این صورت است که ابتدا دکمه پاور را که در بخش بالایی گوشی قرار دارد، فشار داده و برای چند ثانیه نگه دارید تا نوار خاموش بر روی نمایشگر گوشی ظاهر شود.
حال دکمه قرمز رنگ ظاهر شده را به سمت راست بکشید تا فرآیند خاموش سازی آیفون 5 اس انجام شود.
به سراغ پیچ های پنج سو نگهدارنده پنل جلو بروید.
این پیچ ها در تصویر زیر به رنگ قرمز مشخص شده اند و همانطور که مشاهده می کنید در دو طرف سوکت شارژ آیفون 5 اس قرار دارند.
پس از باز کردن پیچ ها، به سراغ ابزار iSclack بروید. مطابق تصاویر 2، 3 و 4 عمل کرده و آن را بر روی گوشی نصب کنید.
اکنون دسته iSclack را ببندید تا مکنده ها از یکدیگر فاصله بگیرند و در نتیجه پنل جلو از پنل عقب گوشی مقداری کنده شود.
تذکر: صفحه نمایش آیفون 5 اس هنوز از طریق چند فلت به پنل عقب گوشی وصل است و فلت دکمه هوم یکی از آن هاست؛ پس مراقب باشید و فعلاً صفحه نمایش را کامل جدا نکنید.
نکته: اگر صفحه نمایش گوشی آیفون 5 اس شما شکسته شده یا ترک برداشته است؛ بهتر است که روی آن را کامل با نوار چسب بپوشانید تا جداسازی صفحه نمایش آسان تر شود.
به تصویر سوم نگاهی بیندازید. یک پایه فلزی محافظ، کانکتور فلت دکمه هوم را پوشش داده است، پس آن پایه فلزی را با کمک پنس از گوشی جدا کنید.
سپس از اسپاتول پلاستیکی برای جدا کردن فلت دکمه هوم استفاده کنید.
گام دوم: جداسازی صفحه نمایش آیفون 5 اس
گوشی را مطابق تصاویر 1 و 2 باز کنید؛ طوری که صفحه نمایش با شاسی زاویه 90 درجه بسازد.
اکنون چهار پیچ چهارسو نگهدارنده صفحه فلزی محافظ کانکتورهای صفحه نمایش را باز کنید.
تذکر: در هنگام جداسازی پیچ ها حتماً نوع و مکان پیچ ها را در خاطر داشته باشید تا در هنگام مونتاژ، پیچ های درست را در جای اصلی خود قرار دهید.

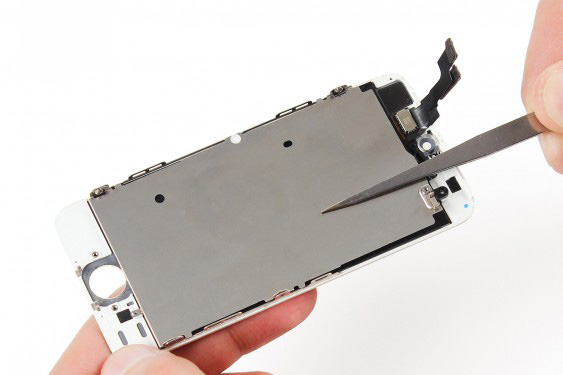

اکنون صفحه فلزی محافظ را با پنس بگیرید و از گوشی جدا کنید.
اسپاتول را بردارید و مطابق تصاویر زیر، کانکتور فلت دوربین جلو / میکروفون / سنسور نور و مجاورت (Proximity) / اسپیکر مکالمه را جدا کنید.
سپس به سراغ جدا کردن کانکتور فلت صفحه نمایش بروید.
در آخر، کانکتور فلت تاچ گوشی را نیز جدا کنید.
اکنون می توانید صفحه نمایش را با دست بگیرید و از گوشی جدا کنید.
گام سوم: جداسازی اسپیکر مکالمه آیفون 5 اس
قبل از جداسازی اسپیکر مکالمه آیفون 5 اس نیاز است که ابتدا پایه فلزی محافظ آن برداشته شود.
به همین منظور، ابتدا دو پیچ چهارسو نگهدارنده پایه فلزی محافظ را باز کنید.
پس از باز شدن پیچ ها، برای جداسازی پایه فلزی محافظ، مطابق تصاویر 2 و 3 اقدام کنید.
در آخر، پایه فلزی را با کمک پنس از پنل جلو گوشی جدا کنید.
اکنون می توانید اسپیکر مکالمه آیفون 5 اس را جدا کنید.
اسپیکر مکالمه آیفون 5 اس از گوشی جدا شد.
گام چهارم: جداسازی دوربین جلو / سنسور مجاورت آیفون 5 اس
ماژول دوربین جلو و سنسور مجاورت آیفون 5 اس در زیر اسپیکر مکالمه قرار دارد.

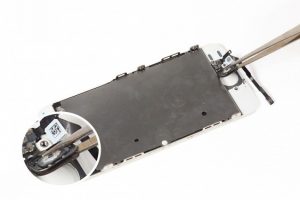

نحوه جدا کردن دوربین جلو آیفون 5 اس بدین صورت است که ابتدا مطابق تصاویر زیر و با کمک اسپاتول، فلت دوربین جلو و سنسور مجاورت را جدا کنید.
در قدم بعدی، فلت را گرفته و به آرامی بکشید تا نوار چسب مشکی نگهدارنده فلت از روی پنل جلو کنده شود.
مشاهده می کنید که دوربین جلو آیفون 5 اس شما به همراه بخش حسگر مجاورتی از گوشی جدا شدند.
گام پنجم: جداسازی دکمه هوم آیفون 5 اس
به سراغ دکمه هوم می رویم. در تصویر اول، سه پیچ چهارسو نگهدارنده فلت دکمه هوم را باز کنید.
پس از باز شدن پیچ ها، فلت را به پشت برگردانید تا تک پیچ چهارسو مخفی شده در زیر این فلت نمایان شود؛ آن پیچ را نیز باز کنید.
وظیفه این پیچ ها، نگه داشتن پایه فلزی محافظ دکمه هوم و شیلد ال سی دی بر روی پنل جلو گوشی (صفحه نمایش) است.

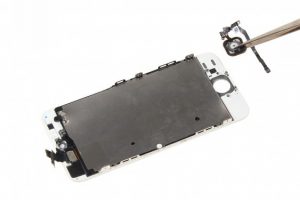

حال پایه فلزی محافظ را با کمک پنس از پنل جلو گوشی جدا کنید.

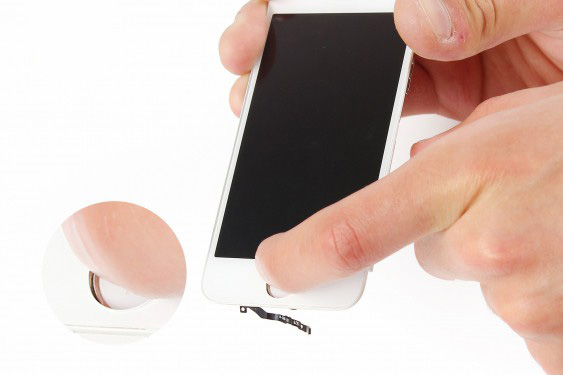

مطابق تصاویر زیر، به آرامی دکمه هوم را از بخش بیرونی به سمت داخل فشار دهید تا دکمه هوم از سوکتش جدا شود.
در آخر، مجدداً از پنس کمک بگیرید و به وسیله آن، دکمه هوم را کامل از پنل جلو جدا کنید.
گام ششم: جداسازی تاچ و ال سی دی آیفون 5 اس
شیلد محافظ ال سی دی ایفون 5 اس آخرین بخش جدا نشده از تاچ و ال سی دی است که باید جدا شود.

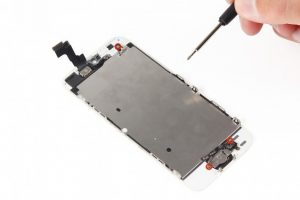

به همین منظور، چهار پیچ نگهدارنده شیلد ال سی دی را باز کنید. این پیچ ها در دو طرف صفحه نمایش آیفون 5 اس قرار دارند و در تصاویر 1 و 2 با دایره های قرمز علامت گذاری شده اند.
به محض باز شدن پیچ ها می توانید پلیت شیلد محافظ را از تاچ و ال سی دی جدا کنید.
تاچ و ال سی دی آیفون 5 اس به همراه شیلد ال سی دی از گوشی جدا شده و هم اکنون آماده تعویض هستند.
