شکسته شدن، خط و خش برداشتن یا تاپ خوردن شاسی گوشی آیفون XS، هریک به تنهایی می توانند یک اتفاق بد برای دارنده این سری از گوشی ها باشند؛ این رخدادها نه تنها از زیبایی گوشی شما می کاهند بلکه باعث ایجاد مشکلات بعدی و آسیب های بیشتر در گوشی می شوند. تعویض شاسی آیفون XS ضروری ترین کاری است که در این شرایط می توانید انجام دهید. نگران نباشد! شما می توانید تعمیر گوشی آیفون XS خود را به ما بسپارید یا که مراحل زیر قدم به قدم دنبال کرده و شاسی گوشی را مانند حرفه ای ها تعویض کنید؛ لازم به ذکر است که انجام این کار نیازمند دقت و مهارت است.
تعویض شاسی گوشی آیفون XS، قدم اول: جداسازی صفحه نمایش از شاسی
قبل از اقدام برای باز کردن گوشی و تعویض قطعات مختلف آن نیاز است که گوشی خود را خاموش کنید. برای خاموش کردن گوشی آیفون XS، باید دکمه پاور گوشی که در سمت راست قرار دارد و یکی از دکمه های صدا را به طورهمزمان فشار داده و برای چند ثانیه نگه دارید تا دکمه “Switch off” بر روی صفحه نمایش ظاهر شود. اکنون دکمه قرمز رنگ خاموش را با انگشت به سمت راست بکشید تا گوشی خاموش شود.
سوزن سیم کارت را بردارید و آن را در سوراخ مخصوص خشاب سیم کارت قرار داده و مقداری فشار دهید تا خشاب سیم کارت از جایش خارج شود. حال خشاب را با دست بگیرید و از گوشی جدا کنید.
خشاب سیم کارت آیفون XS جدا شد.
در قدم بعدی، دو پیچ مشخص شده به رنگ قرمز را با کمک پیچ گوشتی پنج سو باز کنید. وظیفه این پیچ ها، محکم نگه داشتن صفحه نمایش بر روی شاسی است.
اکنون از اسپاتول فلزی(iSesamo) برای ایجاد شکاف بین شاسی و صفحه نمایش در گوشه سمت چپ_ پایین استفاده کنید.
به محض ایجاد شدن شکاف، فوراً پیک را درون درز ایجاد شده قرار دهید؛ حال پیک را ابتدا به سمت چپ سپس به سمت بالا در سمت راست خود بکشید تا صفحه نمایش از شاسی جدا شود.
همین کار را در سمت چپ گوشی نیز تکرار کنید و در آخر کار، عمل جداسازی را در بخش بالایی صفحه نمایش به پایان برسانید.
تذکر: برای انجام این کار، همیشه از پیک استفاده کنید.
حال صفحه نمایش را با دست بگیرید و آن را مانند کتاب باز کنید.
تذکر: مراقب باشید! هرگز صفحه نمایش را به سمت بالا نکشید زیرا هنوز توسط فلت هایی به مادربرد متصل است.
پیچ گوشتی سه سو را بردارید و سه پیچ قرمز رنگ را که در شکل مشخص شده اند، باز کنید.
سپس پیچ چهار سو را که در شکل میبینید، باز کنید.
حال، صفحه محافظ فلزی را با پنس بگیرید و جدا کنید.
کانکتور باتری را جدا کنید. برای این کار همیشه از اسپاتول پلاستیکی استفاده کنید.
تذکر: این مرحله بسیار مهم است و به دلیل مسائل ایمنی باید رعایت شود!
با همان اسپاتول پلاستیکی ادامه دهید. در این جا، کانکتور مربوط به سنسور مجاورت|کپسول گوشی | سنسور نور | بلندگوی داخلی را جدا کنید.
سپس با دقت اولین فلت صفحه نمایش را جدا کنید.
کار را با جدا کردن دومین فلت ادامه دهید.
صفحه را با دست بگیرید و جدا کنید.
تعویض شاسی گوشی آیفون XS، قدم دوم: جداسازی ویبراتور | بلندگوی خارجی از شاسی
ابتدا هشت پیچ مشخص شده در شکل را باز کنید. وظیفه این پیچ ها، نگه داشتن ویبراتور | بلندگوی خارجی بر روی شاسی است.
با کمک یک پنس، قطعه فلزی مشخص شده در شکل واقع در سمت چپ را بگیرید و جدا کنید.
همین کار را این بار برای قطعه فلزی سمت راست انجام دهید.
حال از اسپاتول پلاستیکی برای جدا کردن کانکتور taptic engine (ویبراتور) استفاده کنید.

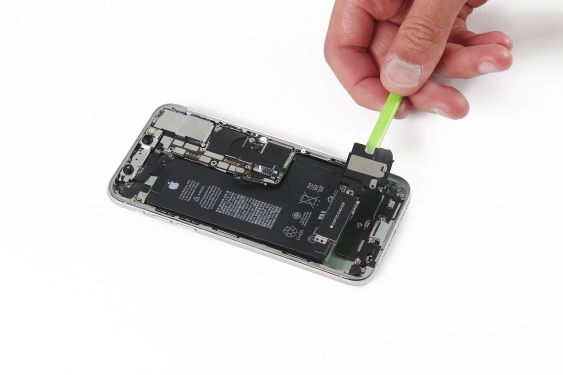

مجموعه ویبراتور | بلندگوی خارجی را با کمک اسپاتول پلاستیکی بیرون بکشید سپس بلندگو را همانند شکل سوم این مرحله، مقداری کنار بزنید تا کانکتور ویبراتور در دسترس قرار بگیرد.
در آخر با کمک اسپاتول پلاستیکی کانکتور ویبراتور را جدا کرده و ویبراتور| بلندگوی خارجی را به طور کامل بردارید.
تعویض شاسی گوشی آیفون XS، قدم سوم: جدا سازی باتری از شاسی

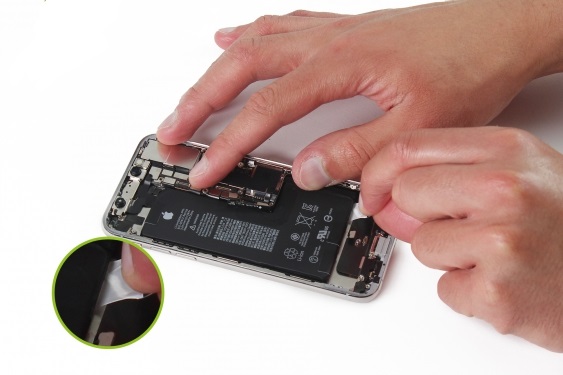

اکنون اسپاتول پلاستیکی را مطابق شکل در لبه چسب نگهدارنده باتری قرار دهید، سپس آن را به آرامی بکشید تا چسب مقداری بیرون کشیده شود آنگاه چسب را با دست بگیرید و بکشید تا کاملاً کنده شود. همین کار را برای سه چسب دیگر تکرار کنید.
باتری را با دست بگیرید و بردارید.
باتری آیفون XS جدا شد.
تعویض شاسی گوشی آیفون XS، قدم چهارم: جدا سازی دوربین جلو از شاسی

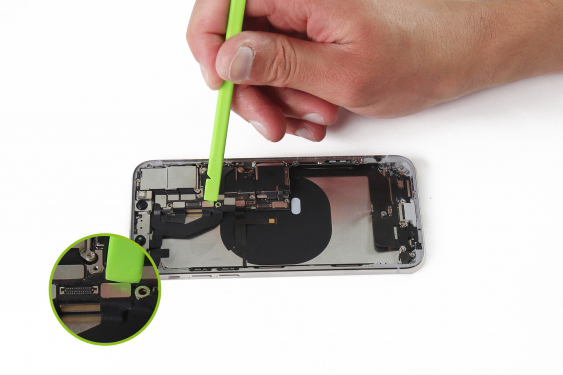

اکنون با کمک اسپاتول پلاستیکی دو کانکتور اصلی دوربین جلو(تشخیص چهره) را از مادربرد جدا کنید.
با همان اسپاتول پلاستیکی آخرین کانکتور مربوط به فلت دوربین جلو را نیز جدا کنید.
اسپاتول پلاستیکی را به آرامی اهرم وار در زیر فلت دوربین جلو قرار دهید و آن را بردارید.
دوربین جلو آیفون XS جدا شد.
تعویض شاسی گوشی آیفون XS، قدم پنجم: جدا سازی مادربرد از شاسی
دو پیچ مشخص شده به رنگ قرمز در شکل را باز کنید. وظیفه این پیچ ها نگه داشتن مادربرد بر روی شاسی است.

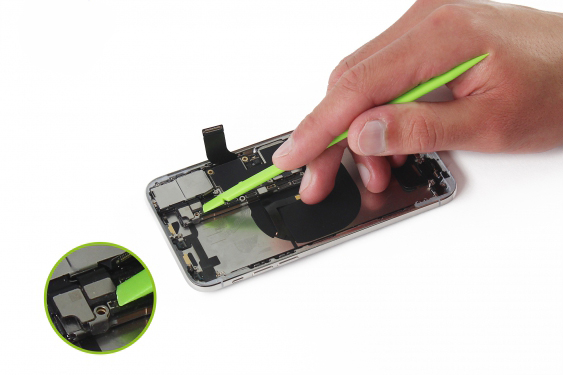

مطابق شکل، با کمک اسپاتول پلاستیکی ابتدا کانکتور مربوط به فلت آنتن سپس کانکتور مربوط به فلت کانکتور شارژ را جدا کنید.

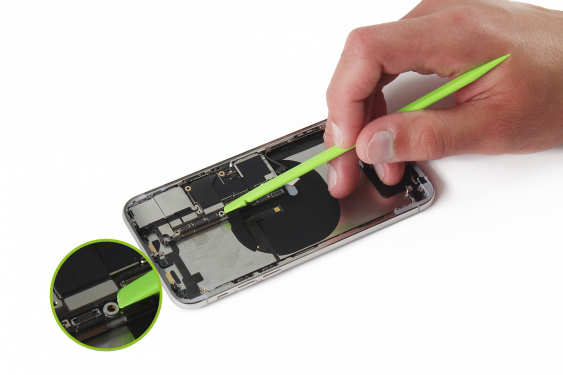

مجدداً از اسپاتول پلاستیکی استفاده کنید و اولین کانکتور دوربین قبل و همچنین کانکتور پاور|فلاش را جدا کنید.
و در نهایت، آخرین کانکتور دوربین عقب را نیز جدا کنید.
اکنون قطعه فلزی نگهدارنده مادربرد را با پنس بگیرید و جدا کنید.
سپس فلت های آنتن را با کمک اسپاتول پلاستیکی جدا کنید.
حال کانکتور آنتن NFC را با همان اسپاتول پلاستیکی جدا کنید.
در آخر، مادربرد را با دست بگیرید و جدا کنید.
مادربرد آیفون XS جدا شد.
تعویض شاسی گوشی آیفون XS، قدم ششم: جدا سازی آنتن از شاسی
ابتدا دو پیچ نگهدارنده صفحه فلزی محافظ دوربین عقب را که در شکل مشخص شده اند، باز کنید.

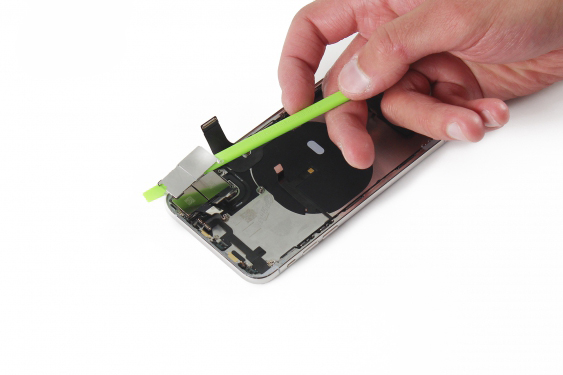

محافظ را با کمک اسپاتول پلاستیکی جدا کنید و بردارید.
دوربین عقب را با دست بگیرید و بردارید.
سه پیچ نگهدارنده آنتن بر روی شاسی را که در شکل به رنگ قرمز مشخص شده اند، باز کنید(شکل اول).
سپس به سراغ باز کردن پیچ دیگری که در شکل دوم این بخش به رنگ قرمز علامت گذاری شده است، بروید.
اکنون فلت آنتن را با پنس بگیرید و از شاسی جدا کنید.
آنتن سلولار آیفون XS جدا شد.
تعویض شاسی گوشی آیفون XS، قدم هفتم: جدا سازی فلت پاور از شاسی

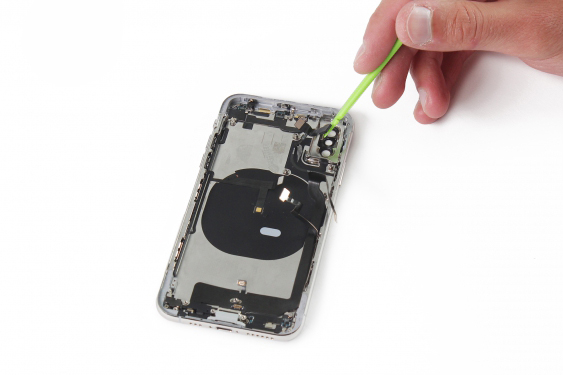

ابتدا با کمک اسپاتول پلاستیکی، فلاش را از جایش بیرون بکشید؛ مجدداً با همان اسپاتول، کل ساختمان فلاش را از شاسی بکنید، دقت داشته باشید که این کار را به آرامی و با دقت انجام دهید.
دو پیچ مشخص شده در شکل را باز کنید. وظیفه این پیچ ها ثابت نگه داشتن فلت پاور بر روی شاسی گوشی است.
سپس فلت را پنس بگیرید و کامل بردارید.
فلت پاور- فلاش آیفون XS جدا شد.
تعویض شاسی گوشی آیفون XS، قدم هشتم: جدا سازی آنتن وای فای از شاسی
اکنون شش پیچ مشخص شده در شکل را باز کنید. وظیفه این پیچ ها نگه داشتن آنتن وای فای-بلوتوث بر روی شاسی است.
آنتن را با پنس بگیرید و خارج کنید.
آنتن وای فای-بلوتوث آیفون XS جدا شد.
تعویض شاسی گوشی آیفون XS، قدم نهم: جدا سازی کانکتور شارژ از شاسی
اکنون نه عدد پیچ مشخص شده در شکل را باز کنید. وظیفه این پیچ ها نگه داشتن کانکتور شارژ بر روی شاسی است.
حال قطعه پلاستیکی مشخص شده در شکل را با کمک پنس بردارید.
سپس با کمک اسپاتول پلاستیکی، بخش نگهدارنده میکروفون را از جایش خارج کنید.
در ادامه، دو پیچ مشخص شده در شکل را باز کنید. وظیفه این پیچ ها نگه داشتن کانکتور شارژ بر روی شاسی است.

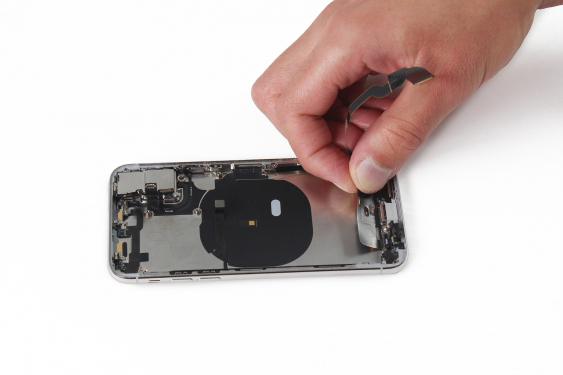

کانکتور شارژ را با دست بگیرید و جدا کنید.
کانکتور شارژ آیفون XS از گوشی جدا شد.
تعویض شاسی گوشی آیفون XS، قدم دهم: جدا سازی آنتن سلولار ثانویه از شاسی
اکنون آنتن را بگیرید و جدا کنید.
آنتن سلولار ثانویه آیفون XS جدا شد.
همانطور که مشاهده کردید؛ تمامی اجزای گوشی آیفون XS از شاسی جدا شده و اکنون می توانید شاسی را تعویض کنید.
آنچه گفته شد!
هدف این آموزش تعویض شاسی آیفون XS می باشد. انجام این کار آسان است؛ شما با کمک این آموزش می توانید از مرحله اول یعنی جداسازی صفحه نمایش شروع کرده و قدم به قدم با ما پیش بروید تا به مرحله آخر یعنی جداسازی آنتن سلولار ثانویه برسید و در نهایت بتوانید شاسی آیفون XS را به طور کامل از تمام اجزای گوشی جدا کرده و در صورت نیاز آن را با یک شاسی جدید تعویض کنید. چنان چه با وجود این آموزش ابهام یا سوالی در ذهن دارید در زیر همین پست برای ما کامنت کنید.
