تعویض دوربین عقب آیفون X | حل مشکل تاری دوربین iPhone X

امروز قصد داریم به یکی از سوالات شما در رابطه با مشکلات رایج در دوربین عقب و چگونگی تعویض دوربین عقب آیفون X بپردازیم. قبل از پرداختن به نحوه باز کردن گوشی و تعویض دوربین عقب آیفون X، لازمه ابتدا بدانید که کار نکردن دوربین عقب، سیاه شدن تصاویر گرفته شده، از کار افتادن قابلیت فوکوس یا بزرگنمایی و کاهش کیفیت تصاویر هر یک می توانند نشانه هایی از معیوب بودن دوربین عقب آیفون X شما باشند.
در این راستا و در جهت رفع ایرادات اشاره شده، این آموزش را آماده کرده ایم تا کمک و راهنمایی مفیدی برای شما تعمیرکاران موبایل باشد.

تعویض دوربین عقب آیفون X، گام اول: باز کردن گوشی

بنابر دلایل ایمنی بهتر است که قبل از اقدام برای باز کردن آیفون X، ابتدا گوشی را خاموش کنید.
برای خاموش کردن گوشی آیفون X باید دکمه پاور گوشی به همراه دکمه پایین صدا را به طور همزمان فشار داده و برای چند ثانیه در همان وضعیت نگه دارید.
دکمه خاموش بر روی گوشی ظاهر می شود، آن را به سمت راست بکشید تا عملیات خاموش سازی انجام شود.

تعویض خشاب سیم کارت آیفون X
تعویض خشاب سیم کارت آیفون X
تعویض خشاب سیم کارت آیفون X
تعویض خشاب سیم کارت آیفون X
تعویض خشاب سیم کارت آیفون X تعویض خشاب سیم کارت آیفون X تعویض خشاب سیم کارت آیفون X تعویض خشاب سیم کارت آیفون X

با کمک پیچ گوشتی پنج سو، دو پیچ مشخص شده به رنگ قرمز(در شکل زیر) را باز کنید.
وظیفه این پیچ ها ایمن نگه داشتن صفحه نمایش بر روی شاسی است.

باز کردن گوشی آیفون X

اکنون کل صفحه نمایش گوشی، مخصوصاً لبه های آن را به مدت 30 ثانیه تا یک دقیقه با سشوار گرم کنید.
هدف از این کار، نرم شدن چسب آب بند دور ال سی دی جهت تسهیل جداسازی صفحه نمایش از شاسی است.

باز کردن گوشی آیفون X

حال با کمک اسپاتول iPlastic(یک اسپاتول پلاستیکی منعطف) در گوشه سمت چپ_پایین گوشی، بین شاسی و صفحه نمایش یک شکاف ایجاد کنید.
به محض ایجاد شدن شکاف، اسپاتول را به آرامی به سمت بخش بالایی گوشی بکشید.

باز کردن گوشی آیفون X
باز کردن گوشی آیفون X
باز کردن گوشی آیفون X باز کردن گوشی آیفون X

اسپاتول را بردارید؛ دوباره به سراغ لبه پایینی گوشی بروید اما این بار اسپاتول را در جهت دیگر گوشی بکشید و به سمت بالا حرکت کنید.

باز کردن گوشی آیفون X
باز کردن گوشی آیفون X
باز کردن گوشی آیفون X
باز کردن گوشی آیفون X باز کردن گوشی آیفون X باز کردن گوشی آیفون X

کار باز کردن صفحه نمایش را با کشیدن اسپاتول بر روی لبه بالایی گوشی به پایان برسانید.

باز کردن گوشی آیفون X
باز کردن گوشی آیفون X
باز کردن گوشی آیفون X باز کردن گوشی آیفون X

صفحه نمایش را بگیرید و با دقت مانند کتاب باز کنید.
تذکر: توجه داشته باشید که صفحه نمایش را کامل از گوشی جدا نکنید؛ زیرا هنوز توسط فلت هایی به گوشی متصل است.

باز کردن گوشی آیفون X
باز کردن گوشی آیفون X
باز کردن گوشی آیفون X باز کردن گوشی آیفون X

تعویض دوربین عقب آیفون X، گام دوم: جداسازی صفحه نمایش از شاسی

اکنون پنج پیچ مشخص شده در شکل را که وظیفه نگه داشتن صفحه فلزی محافظ کانکتورهای زیرین را دارند، باز کنید.

جداسازی صفحه نمایش آیفون X

صفحه فلزی را با پنس بگیرید و جدا کنید.

جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X

با کمک اسپاتول پلاستیکی، کانکتور مربوط به باتری را جدا کنید.
نکته: این مرحله بسیار مهم است و بنابر دلایل ایمنی باید با دقت و حتماً انجام شود.

جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X

کار را با اسپاتول پلاستیکی ادامه دهید. این بار کانکتور مربوط به فلت بلندگوی داخلی/ سنسور مجاورت/ سنسور نور و سنسور true tone را جدا کنید.
حال به آرامی کابل مربوط به این فلت را از شاسی جدا کنید.
تذکر: مراقب باشید! این کابل ها بسیار حساس و شکننده است.

جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X

اکنون دو کانکتور مربوط به صفحه نمایش را که در شکل مشخص شده اند، جدا کنید.

جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X

صفحه نمایش را با دست بگیرید و از شاسی جدا کنید.

جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X
جداسازی صفحه نمایش آیفون X جداسازی صفحه نمایش آیفون X

تعویض دوربین عقب آیفون X، گام دوم: دوربین عقب از شاسی

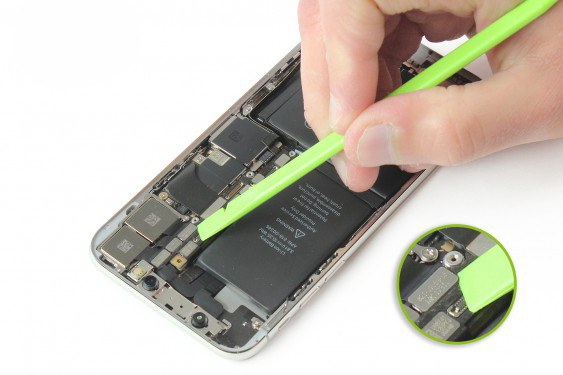

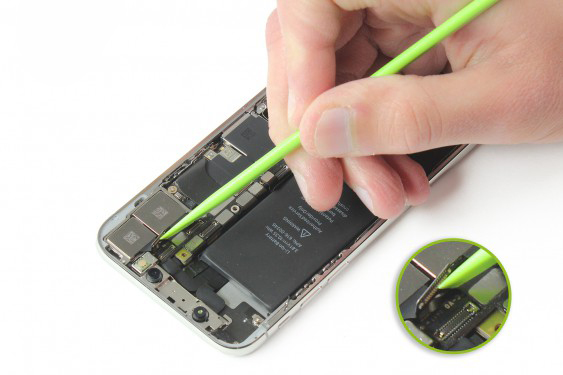

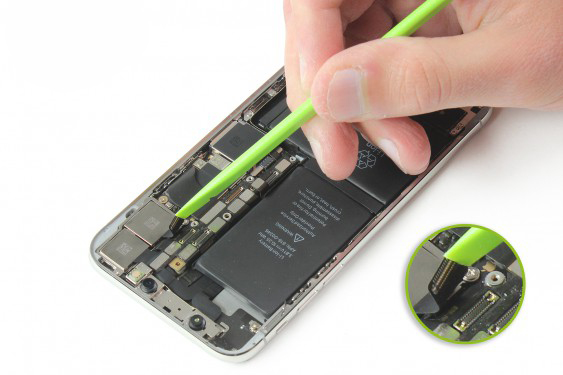

مجدداً اسپاتول پلاستیکی را بردارید و با کمک آن دو کابل مربوط به دوربین عقب را جدا کنید.

تعویض دوربین عقب آیفون X
تعویض دوربین عقب آیفون X
تعویض دوربین عقب آیفون X
تعویض دوربین عقب آیفون X
تعویض دوربین عقب آیفون X تعویض دوربین عقب آیفون X تعویض دوربین عقب آیفون X تعویض دوربین عقب آیفون X

به وسیله پیچ گوشتی چهارسو ، دو پیچ مشخص شده به رنگ قرمز در شکل زیر را باز کنید.
وظیفه این پیچ ها نگه داشتن قطعه فلزی محافظ دوربین عقب است.

تعویض دوربین عقب آیفون X

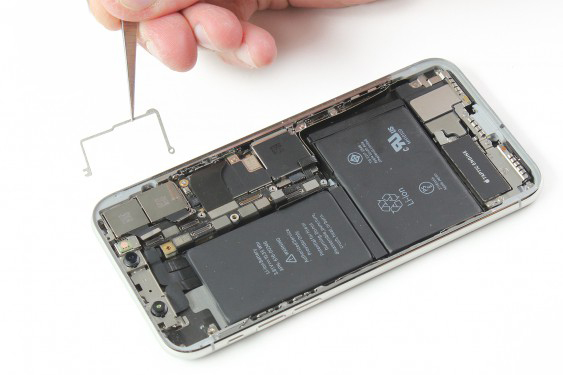

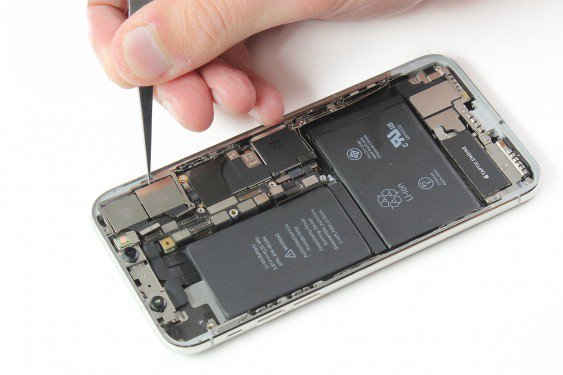

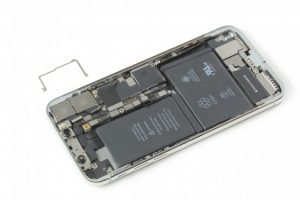

با کمک پنس، قطعه فلزی محافظ دوربین عقب را بردارید.

510334
510335
510336
510334 510335 510336

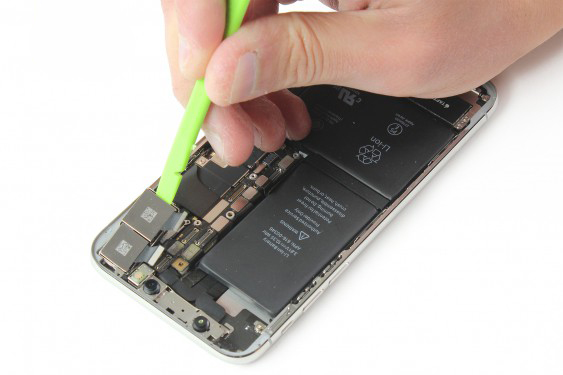

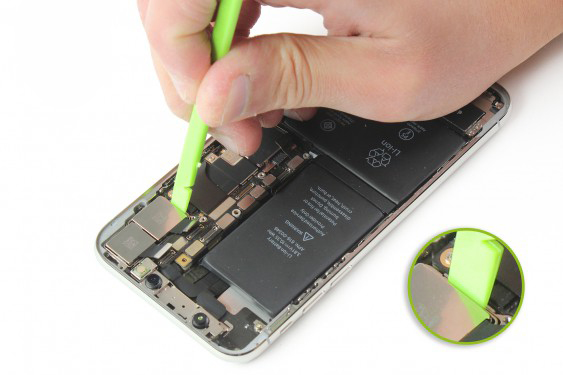

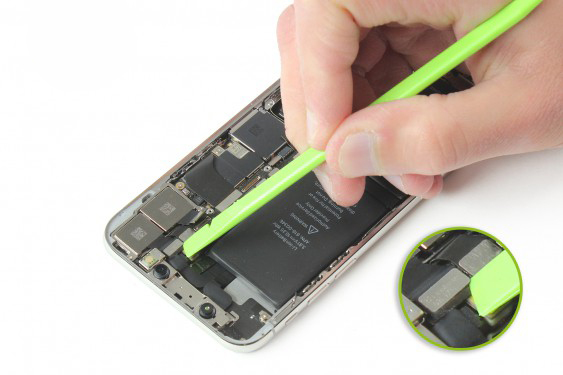

به وسیله اسپاتول پلاستیکی، دوربین عقب آیفون X را از شاسی جدا کنید.
برای انجام این کار باید اسپاتول را در زیر فلت دوربین عقب قرار دهید و به آرامی اهرم وار فشار دهید تا از جایش خارج شود.

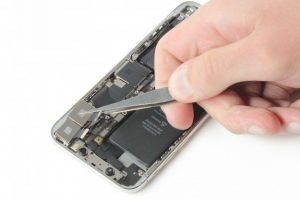

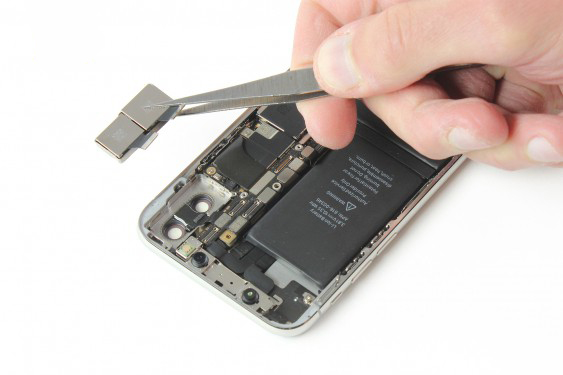

حال با کمک پنس دوربین عقب را کامل بردارید.

تعویض دوربین عقب آیفون X
تعویض دوربین عقب آیفون X
تعویض دوربین عقب آیفون X
تعویض دوربین عقب آیفون X
تعویض دوربین عقب آیفون X تعویض دوربین عقب آیفون X تعویض دوربین عقب آیفون X تعویض دوربین عقب آیفون X

دوربین عقب آیفون X جدا شده و در صورت لزوم آماده تعویض است.

تعویض دوربین عقب آیفون X

جمع بندی!

مشاهده کردید که در صورت بروز مشکلاتی در دوربین عقب آیفون X از جمله تاری تصاویر گرفته شده و کار نکردن دوربین عقب، مجبور به انجام تعمیرات موبایل همچون تعویض دوربین عقب آیفون X خواهید شد. انجام این کار آسان بوده و تنها در سه مرحله اصلی چون باز کردن گوشی، جداسازی صفحه نمایش و در نهایت جدا سازی دوربین عقب خلاصه می شود.
چنان چه با وجود این آموزش سوال یا ابهامی دارید در زیر همین پست برای ما بنویسید.
