زمان موعود فرا رسیده و این بار نوبت به کالبد شکافی آیفون 8 پلاس می رسد تا گام به گام اجزای مختلف آن را جدا کرده و جزییات مربوط به هر بخش را نیز بررسی کنیم.
ما در این بخش از آموزش های آنلاین تعمیرات آیفون به شما نشان می دهیم که چگونه اجزای مختلف گوشی آیفون 8 پلاس را جدا کنید و در کنار هر مرحله از جداسازی سعی می کنیم مقایسه ای را بین گوشی آیفون 8 پلاس و آیفون 7 پلاس نیز داشته باشیم تا بتوانیم تمام جزییات مربوط به گوشی آیفون 8 پلاس را در اختیار شما عزیزان قرار بدهیم.
بررسی مشخصات گوشی آیفون 8 پلاس
قبل از برداشتن پیچ گوشتی ها و اقدام برای کالبد شکافی آیفون 8 پلاس، اجازه بدهید که مروری کوتاه بر مشخصات گوشی آیفون 8 پلاس داشته باشیم تا ببینیم سوژه تحقیقاتی امروز ما دارای چه امکاناتی است.
مشخصات گوشی آیفون 8 پلاس
- سیستم عامل: IOS 11
- صفحه نمایش: 5.5 اینچی از نوع Retina HD(فناوری LCD)
- پردازنده: A11 “Bionic” 64bits with M11 coprocessor
- حافظه: 64 یا 256 گیگابایتی
- دوربین جلو: 7 مگاپیکسلی با دیافراگم F2.2
- دوربین عقب: 12 مگاپیکسلی با دیافراگم F1.8(زاویه باز F2.8)
- وزن: 202 گرم
- پروتکل های ارتباطی: وای فای، بلوتوث، NFC، شارژر بی سیم، GPS
آموزش گام به گام کالبد شکافی گوشی آیفون 8 پلاس

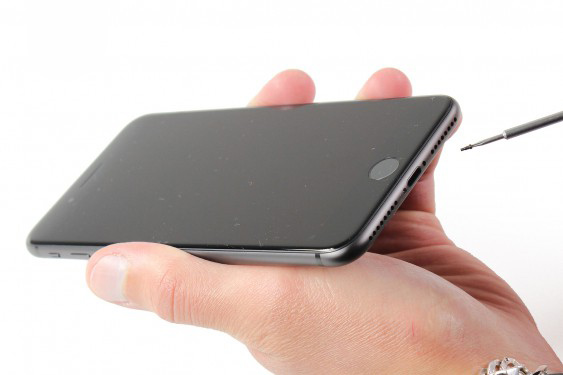

اگر با گوشی آیفون 4 کار کرده باشید حتماً می دانید که در دو طرف سوکت شارژ این گوشی، دو پیچ پنج سو تعبیه شده است طوری که برای باز کردن گوشی ابتدا باید این دو پیچ باز شوند.

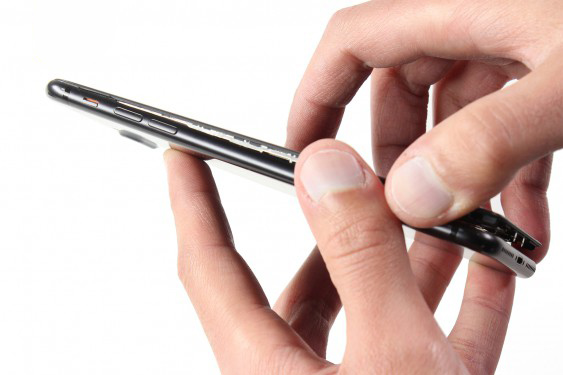

در اینجا و برای گوشی آیفون 8 پلاس دقیقاً همین شرایط حاکم است؛ پس پیچ گوشتی پنج سو را بردارید، دو پیچ کوچک اطراف سوکت لایتینگ را بردارید و در نهایت صفحه نمایش را مانند کتاب، باز کنید.

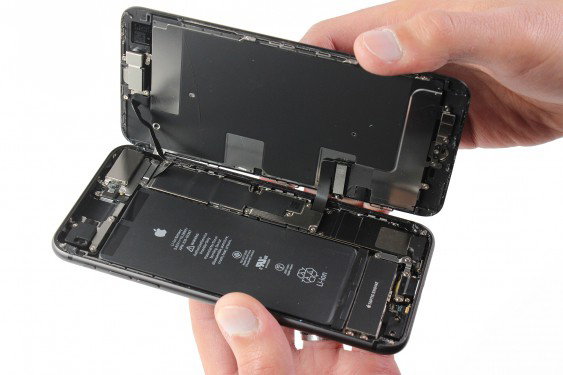

به شکل زیر نگاه کنید! در این تصویر یعنی هنگامی که صفحه نمایش گوشی ها باز و جدا می شوند می توانید یک نمونه از تفاوت گوشی آیفون 8 پلاس با گوشی 7 پلاس را مشاهده کنید.

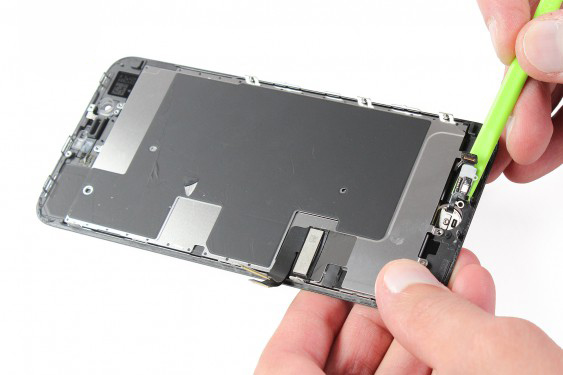

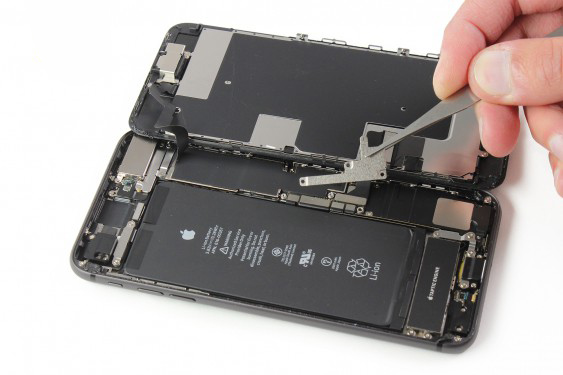

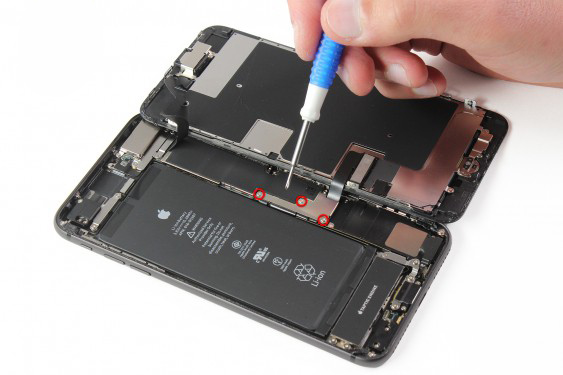

برای جداسازی صفحه نمایش آیفون 8 پلاس(یا آیفون 7 پلاس) ابتدا باید صفحه فلزی محافظ کانکتورها را بردارید.
سپس خود کانکتورها را جدا کنید.
■ در این بخش، تنها تفاوت مشاهده شده بین آیفون 8 پلاس و آیفون 7 پلاس، پیچ های نگهدارنده این صفحه فلزی محافظ هستند طوری که در آیفون 8 پلاس از نوع چهارسو و در آیفون 7 پلاس از نوع سه سو می باشند.

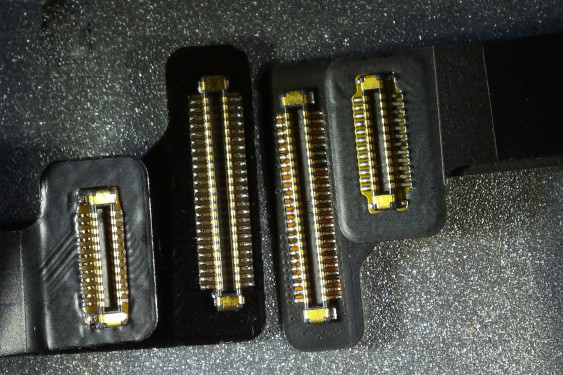

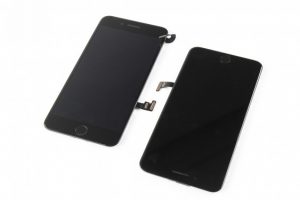

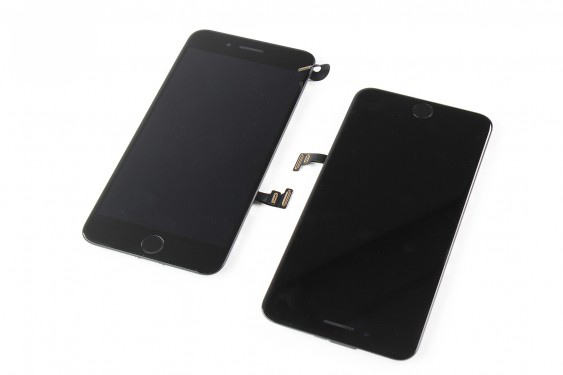

در شکل زیر، سمت چپ آیفون 7 پلاس و سمت راست آیفون 8 پلاس است. مشاهده می کنید که کاملاً یکسان هستند و تفاوتی بین آن دو دیده نمی شود.
دقیق تر نگاه کنید! فلت ها کاملاً یکسان هستند.

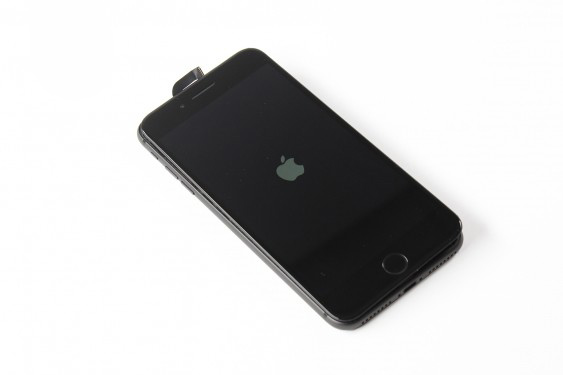

■ صفحه نمایش آیفون 7 پلاس در آیفون 8 پلاس روشن می شود و بالعکس؛ اما متاسفانه تاچ آن ها کار نمی کند.

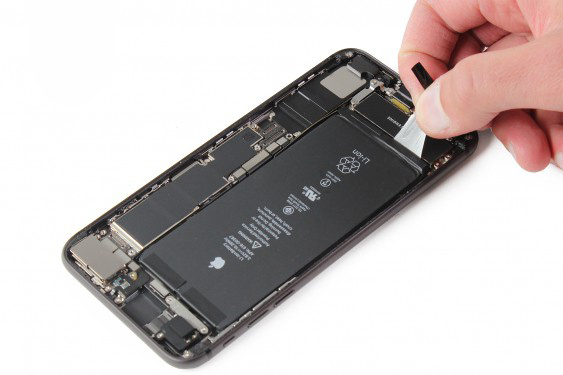

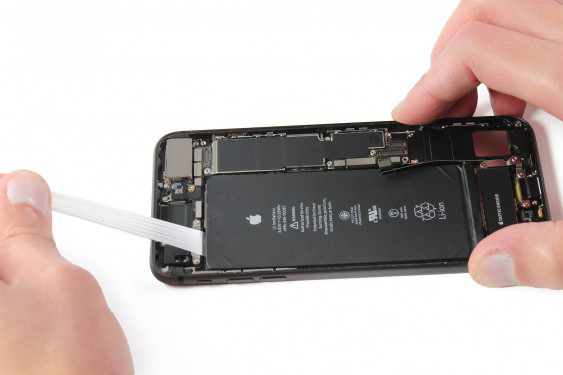

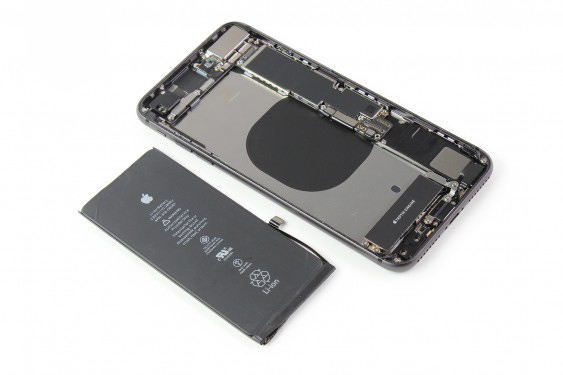

خبر خوب! عملیات تعویض باتری آیفون 8 پلاس بسیار آسان است.

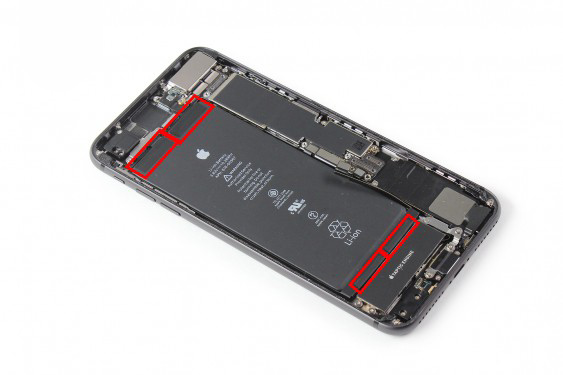

نوار چسب های نگهدارنده باتری در آیفون 8 پلاس بسیار محکم هستند، به این معنی که هنگام جداسازی پاره نمی شوند به همین دلیل چسب ها را می توان سریعاً برداشت و باتری را جدا کرد.

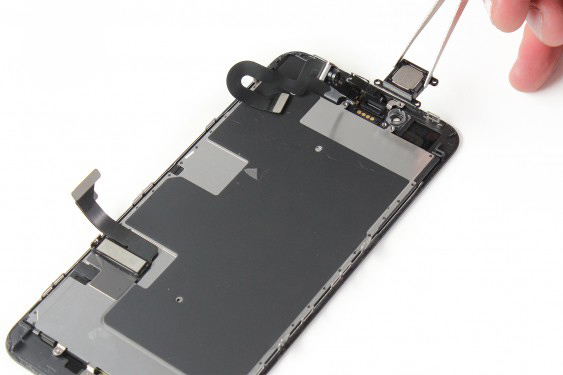

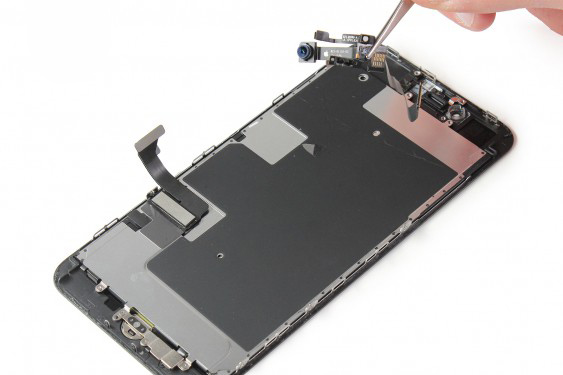

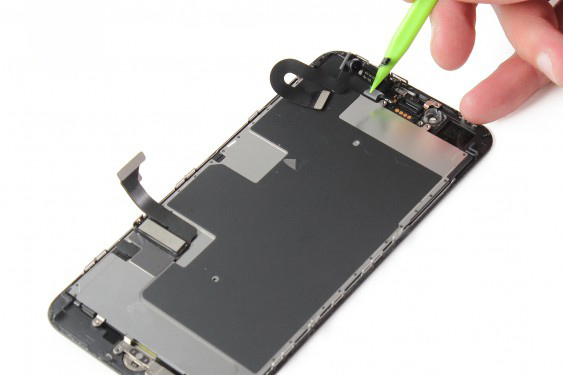

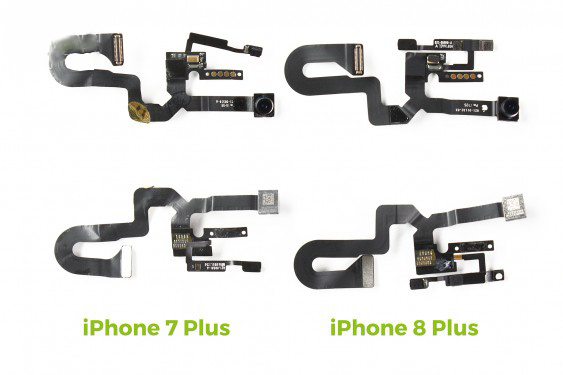

فلت دوربین تشخیص چهره آیفون 8 پلاس دقیقاً مانند آیفون 7 پلاس است اما نکته قابل ذکر این است که بخش سنسور نور آیفون 8 پلاس از کیفیت بهتری نسبت به آیفون 7 پلاس برخوردار است پس نمی توان از دوربین جلو این دو مدل از گوشی در دیگری استفاده کرد.

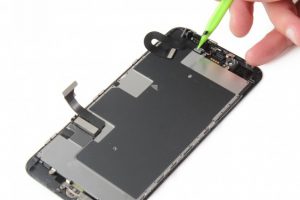

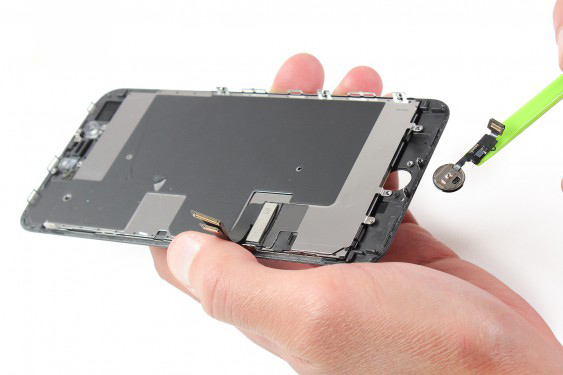

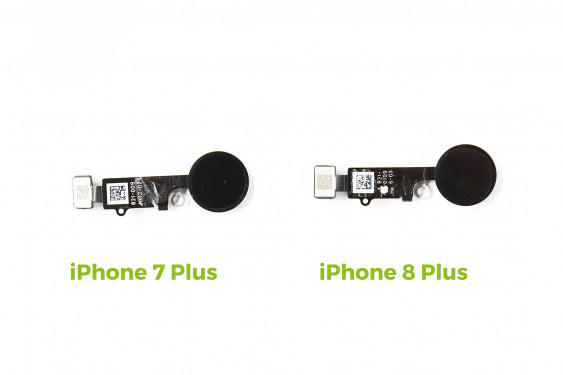

به سراغ دکمه هوم می رویم. اگر مقایسه ای بین دکمه هوم آیفون 8 پلاس و آیفون 7 پلاس داشته باشید میبینید که کاملاً مشابه و یکسان هستند و البته با همان شیوه انجام شده در آیفون 7 پلاس از گوشی جدا می شود.

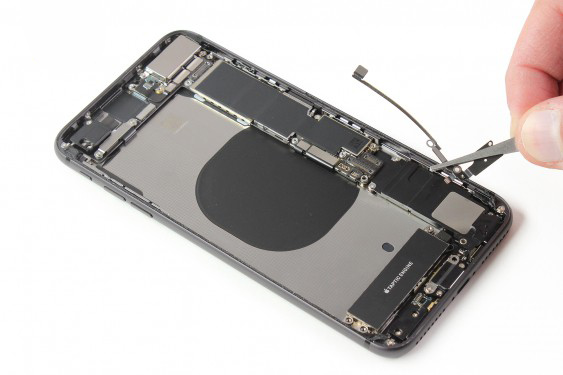

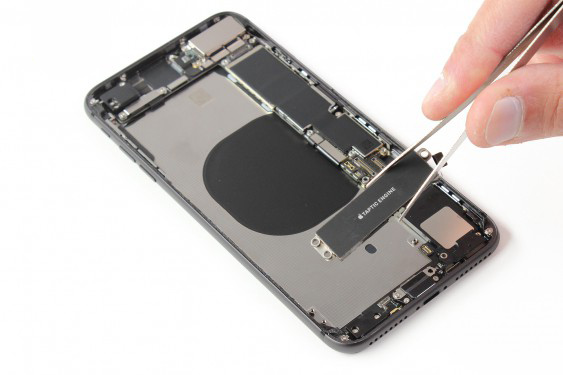

در مورد آنتن ها، تفاوت بسیار اندکی بین آنتن های آیفون 8 پلاس و آیفون 7 پلاس مشاهده می شود، همچنین ویبراتور(taptic engine) این دو گوشی نیز مشابه هستند.

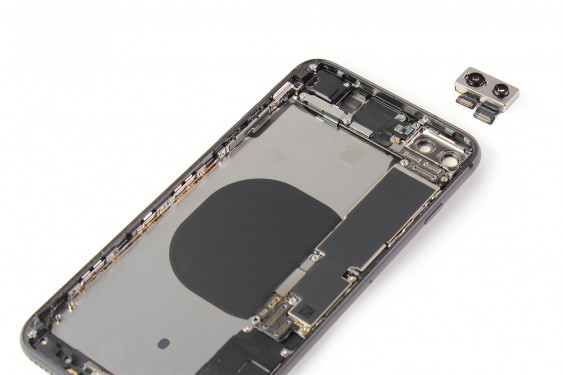

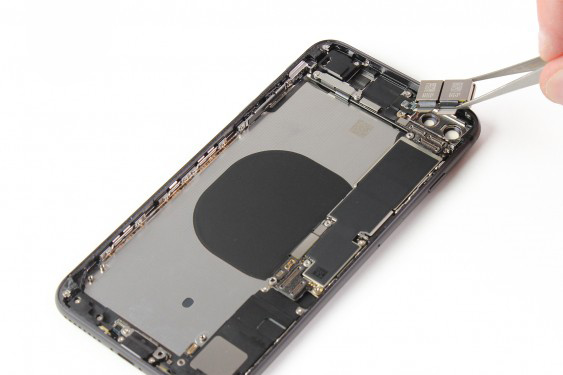

نوبت به جدا کردن دوربین عقب آیفون 8 پلاس می رسد.

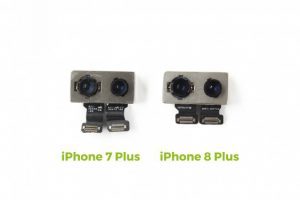

دوربین عقب آیفون 8 پلاس در مقایسه با آیفون 7 پلاس دارای امکانات و شکل ظاهری مشابهی است اما در کمال ناباورانه در یکدیگر قابل استفاده نیستند.
این طور به نظر می رسد که شرکت اپل هیچگونه سازگاری قطعات سری های جدید آیفون در نسخه های پیشین را نمی پسندد.

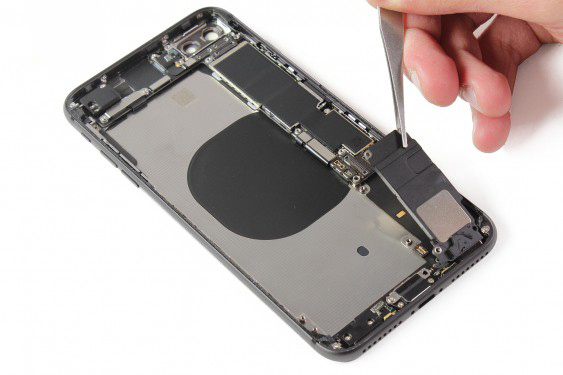

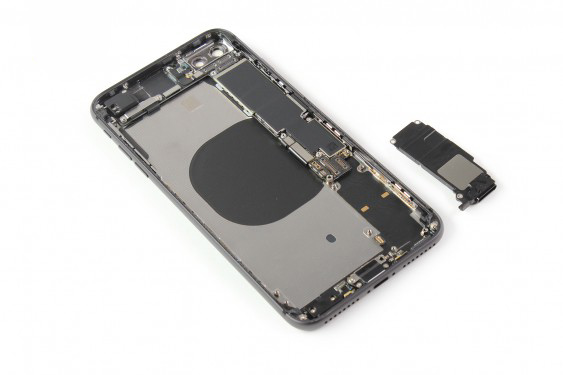

جداسازی اسپیکر خارجی آیفون 8 پلاس بسیار آسان است و جالب تر این است که این قطعه بسیار شبیه به همتای خود در سری های قبلی آیفون می باشد.
به نظر می رسد شرکت اپل برای کم کردن هزینه های تحقیق و توسعه(R & D) تلاش کرده است تا قاب و شاسی و همچنین فرآیند تولید آن ها را بسیار شبیه به آیفون 7 پلاس نگه دارد.

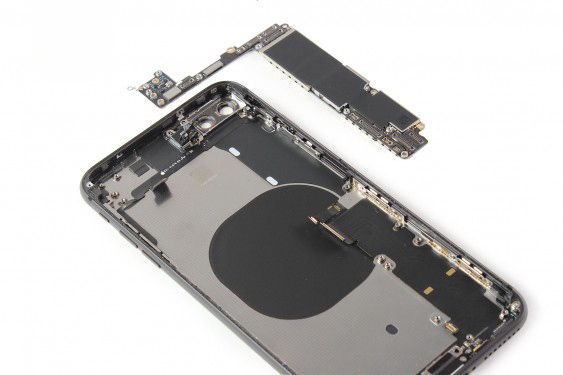

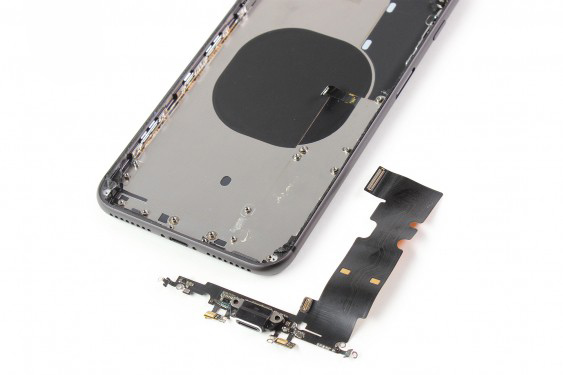

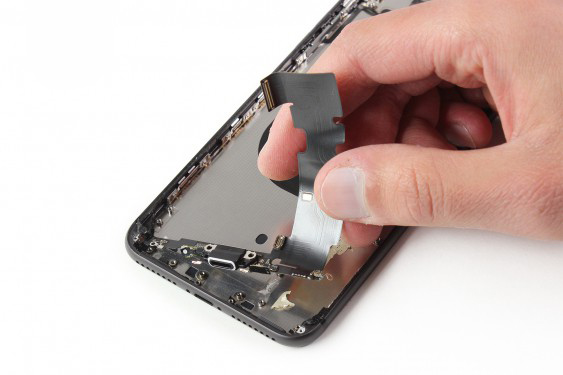

همین داستان در رابطه با مادربرد و کانکتور شارژ آیفون 8 پلاس نیز وجود دارد به طوری که این دو قطعه در آیفون 8 پلاس و آیفون 7 پلاس مشابه یکدیگرند.

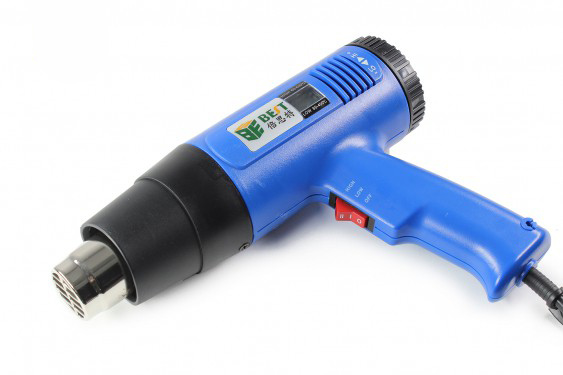

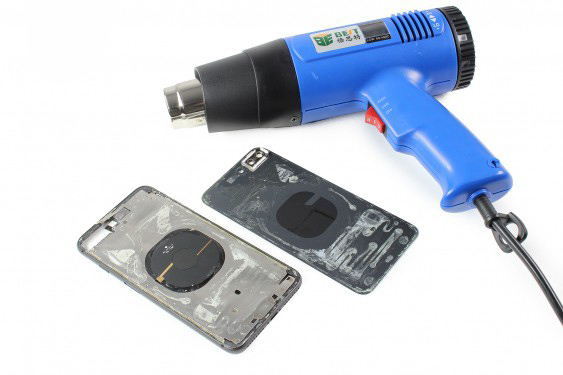

در این مرحله مجبور شدیم که سشوار خود را کنار بگذاریم و به سراغ هیتر برویم.

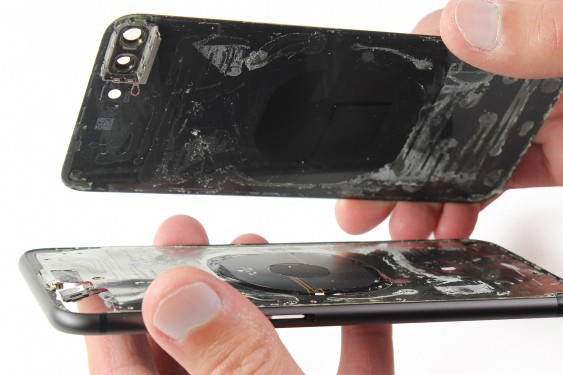

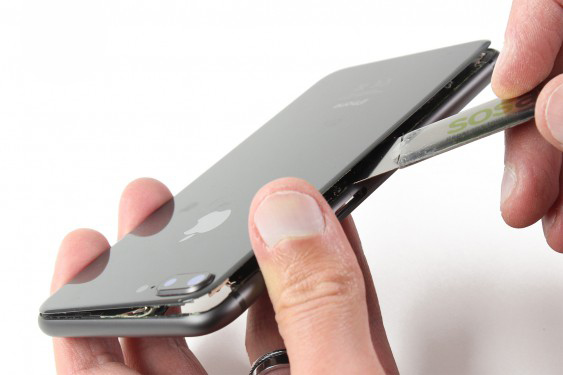

برداشتن گلس قاب پشتی آیفون 8 پلاس برای تعمیرکاران موبایل مثل یک کابوس می ماند زیرا این گلس به قاب پشتی گوشی محکم چسبیده است و این ویژگی می تواند یک دلیل کافی باشد تا تعمیرکاران آیفون، شکسته شدن گلس قاب پشتی گوشی آیفون را بدترین اتفاق ممکن تعریف کنند.
■ در اینجا برای جداسازی گلس قاب پشتی آیفون 8 پلاس مجبور شدیم آن را با دمای 330 درجه سانتی گراد گرم کنیم و این کار به 10 دقیقه زمان نیاز دارد.

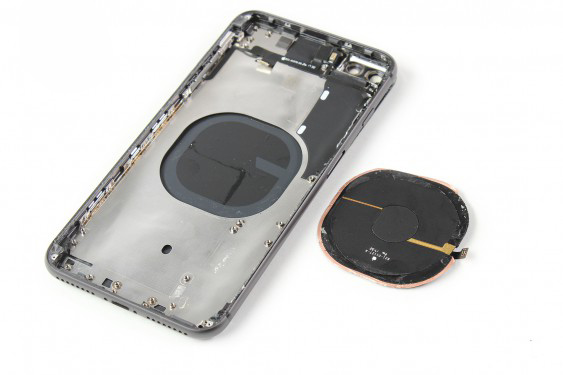

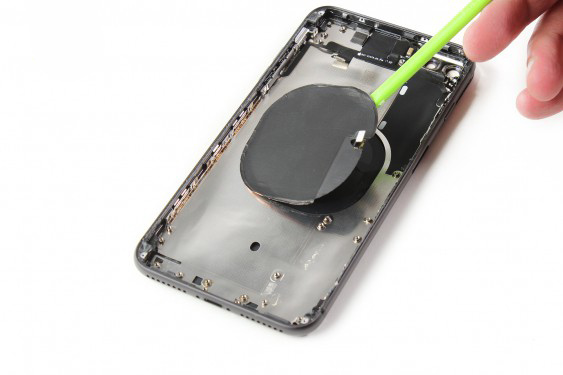

NFC/ شارژ بی سیم آیفون 8 پلاس یک سوپرایز ویژه برای کاربران اپل است.

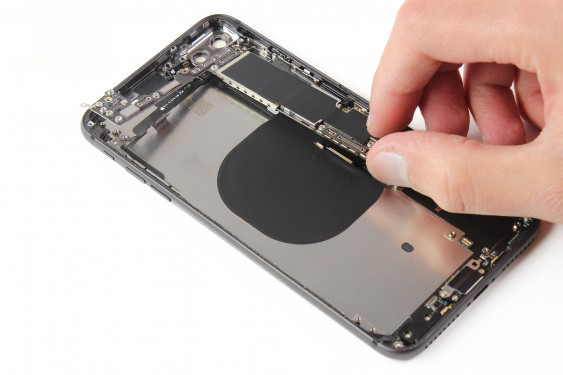

به نظر می رسد که جداسازی فلت NFC/ شارژ بی سیم آسان باشد زیرا تنها توسط یک چسب مخصوص به قاب گوشی چسبیده شده است.
بهتر است بدانید که استفاده از اسپاتول پلاستیکی برای جداسازی، کار را برای شما آسان تر می کند.
مقایسه آیفون 8 پلاس با آیفون 7 پلاس
در راستای جمع بندی مقایسه های اشاره شده در رابطه با آیفون 8 پلاس و آیفون 7 پلاس می توان موارد زیر را ذکر کرد:

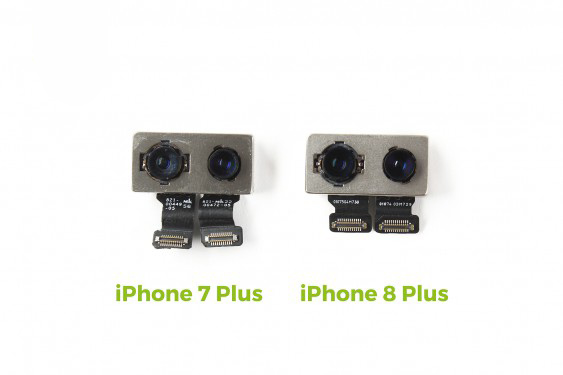

- دوربین ها: فلت های دوربین آیفون 8 پلاس در مقایسه با آیفون 7 پلاس کوتاه تر هستند اما دو دوربین از نظر مشخصات فنی مشابه یکدیگرند.

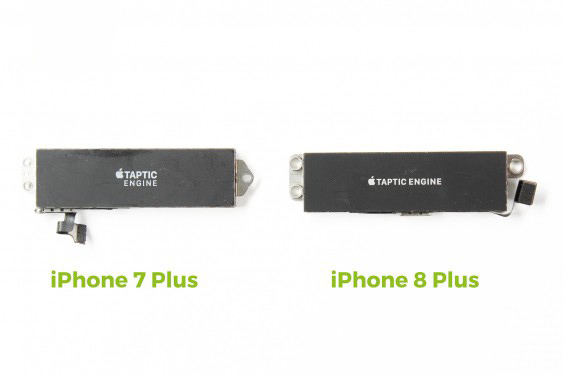

- taptic engine: موتور ویبره آیفون 8 پلاس در همان ابعاد آیفون 7 پلاس ساخته شده است اما از نظر بخش پیچ ها و محل قرار گیری کانکتور با آیفون 7 پلاس متفاوت است.
- دکمه هوم: دکمه های هوم آیفون 7 پلاس با آیفون 8 پلاس بسیار مشابه هستند به گونه ای که می توان آن ها را دوقلوهای همسان دانست اما دارای شماره مدل های متفاوتی هستند.
- در آخر، دوربین جلو، بلندگو، سنسور نور این دو مدل از گوشی مشابه یکدیگر بوده اما در دیگری قابل استفاده نیستند(سازگار نیستند).
نقشه خوانی مادربرد آیفون 8 پلاس
اجازه بدهید که نگاهی دقیق تر به بخش پشتی و رویی مادربرد آیفون 8 پلاس داشته باشیم و اجزای مختلف آن را به شما معرفی کنیم.
شماتیک بخش پشتی برد آیفون 8 پلاس:
■ پردازنده مشهور A11 “Bionic” 64 Bits شرکت اپل که معمولاً توسط چسب حرارتی مخصوص پوشیده می شود اما در این عکس از قبل برداشته شده است.
■ P10TSML 9948P X728LA45
■ 76041W9VG
■AVAGO 8056LE216
■AVAGO 8066LC022
■81004DP31
شماتیک بخش رویی برد آیفون 8 پلاس:
■Radio WiFi/Bluetooth component ( USI 170811 )
■338S00309-Bo
■338S00248
■6848 P10 014 H1728
■Samsung KLACG2UWCAE0T3728A-1 (64GB) flash storage
■79367-1
■نا مشخص
■2880623C
■5757P10 N10 H1724
■Broadcom S9355A2TVB3G
■Texas Instruments 77CQ5NI
■338S00295 A1YS1718
نکات مثبت و منفی آیفون 8 پلاس
نکات مثبت:
- بسیاری از قطعات آیفون 8 پلاس قابل تعویض هستند.
- برداشتن صفحه نمایش آیفون 8 پلاس آسان است همانطور که برداشتن صفحه نمایش آیفون 7 پلاس آسان بود.
- برداشتن باتری آیفون 8 پلاس آسان می باشد زیرا دارای نوار چسب های محکم با قابلیت جداسازی آسانی است.
نکات منفی:
- دکمه هوم گوشی آیفون 8 پلاس به مادربرد گوشی جفت شده است به این معنا که اگر بخواهید دکمه هوم این گوشی را تعویض کنید آنگاه قابلیت های حسگر اثر انگشت و تاچ آیدی را از دست خواهید داد.
- باز کردن گوشی منجر به از دست دادن قابلیت ضد نفوذ آب/ ضد آب بودن گوشی آیفون 8 پلاس می شود.
- قطعات به کار رفته در گوشی آیفون 7 پلاس در گوشی آیفون 8 پلاس قابل استفاده نیستند هر چند که در اغلب ویژگی ها مشابه هم باشند.
- تعویض گلس قاب پشتی آیفون 8 پلاس بسیار مشکل است طوری که جداسازی آن دشوار بوده و اگر شکسته شود مجبور خواهید بود که کل قاب و شاسی را عوض کنید که این کار بسیار پر هزینه است.
- صفحه نمایش آیفون 7 پلاس به خوبی بر روی گوشی آیفون 8 پلاس کار می کند اما متاسفانه لمس یا تاچ آن کار نمی کند.
جمع بندی!
دریافت اطلاعات بیشتر و تسلط کامل بر گوشی های آیفون رویای تعمیرکاران اپل است طوری که این افراد همواره برای یادگیری بیشتر در تلاش هستند.
آموزش کالبد شکافی آیفون 8 پلاس ما، یک دید متفاوتی را در اختیار شما عزیزان می دهد تا علاوه بر داشتن مروری بر دانسته های خود، بتوانید ایرادات را اصلاح و اطلاعات جدیدی را نیز کسب کنید.
