آموزش زیر یک آموزش کاربردی و رایگان از تعمیرات گوشیهای آیفون است که به منظور جداسازی و تعویض کانکتور شارژ آیفون 5 آماده شده است. آموزشی که با تعویض کانکتور شارژ آیفون 5 می تواند مشکلات خراب شدن کانکتور لایتینگ این گوشی همچون وصل نشدن گوشی به کامپیوتر و آیتونز، شارژ نشدن گوشی و کار نکردن سوکت لایتینگ آن، خرابی جک هدفون و همچنین از کار افتادن میکروفون آیفون 5 را به راحتی رفع کند. چگونگی انجام این تعویض و تعمیر را در ادامه بخوانید.
گام اول: نحوه باز کردن گوشی آیفون 5
قبل از باز کردن گوشی آیفون 5 و آماده شدن برای تعویض، نیاز است که ابتدا گوشی را خاموش کنید.
خاموش کردن گوشی آیفون 5 در دو مرحله خلاصه می شود؛ اول اینکه، دکمه پاور واقع در لبه بالایی گوشی را فشار داده و نگه دارید تا نوار خاموش بر روی نمایشگر ظاهر شود.
سپس دکمه قرمز رنگ “power off” را به سمت راست بکشید تا عملیات خاموش سازی آیفون 5 انجام شود.
دو پیچ پنج سو نگهدارنده کانکتور شارژ / کانکتور لایتینگ که در تصویر زیر با دایره های قرمز مشخص شده اند را باز کنید.
همانطور که مشاهده می کنید، این پیچ ها در پایین دکمه هوم و در دو طرف سوکت لایتینگ گوشی قرار دارند.
برای باز کردن گوشی آیفون 5 به ابزار ساکشن کاپ نیاز دارید.
مطابق تصویر زیر، مکنده را بر روی صفحه نمایش و در نزدیک ترین نقطه به دکمه هوم نصب کنید طوری که کامل بر روی صفحه نمایش قرار بگیرد و محکم به نمایشگر گوشی بچسبد.
مطمئن شوید که مکنده به خوبی به صفحه نمایش چسبیده است.
حال دسته مکنده را گرفته و بکشید تا یک فضای خالی بین پنل جلو و پنل عقب گوشی آیفون 5 ایجاد شود.
سَرِ اسپاتول را به آرامی در فضای خالی ایجاد شده قرار دهید و اهرم وار دسته اسپاتول را فشار دهید.
تا به اینجا صفحه نمایش هنوز به پنل عقب وصل است. مطابق تصاویر زیر عمل کرده و اسپاتول را بر روی لبه های گوشی بکشید تا صفحه نمایش از روی پنل عقب کنده شود.
گام دوم: نحوه جداسازی صفحه نمایش آیفون 5
به محض کنده شدن پنل جلو از پنل عقب، مطابق تصویر زیر صفحه نمایش را گرفته طوری که با لبه بالایی گوشی زاویه 90 درجه بسازد.
تذکر: مراقب باشید که صفحه نمایش را کامل از گوشی جدا نکنید زیرا صفحه نمایش آیفون 5 هنوز توسط چند فلت به پنل عقب گوشی متصل است.
اکنون سه پیچ چهارسو نگهدارنده صفحه فلزی محافظ کانکتورهای صفحه نمایش را باز کنید.
همانطور که در شکل ملاحظه می کنید، پیچ ها در دو دسته قرار می گیرند. پیچ های قرمز رنگ، پیچ های چهارسو 1.2 میلی متری هستند و تک پیچ زرد رنگ، پیچ چهارسو 1.6 میلی متری است.
نکته: پیچ زرد رنگ خاصیت مغناظیسی ندارد به همین دلیل در هنگام جداسازی مراقب باشید که گم نشود زیرا این پیچ به راحتی به پیچ گوشتی های مغناطیسی نمی چسبد.
صفحه فلزی آزاد شده را با کمک پنس از گوشی جدا کنید.
اسپاتول را بردارید و مطابق تصاویر زیر، ابتدا کانکتور فلت دوربین جلو و سنسور مجاورت / Proximity را جدا کنید.
سپس به سراغ جدا کردن کانکتور تاچ ال سی دی آیفون 5 بروید.
در نهایت کانکتور LCD را نیز جدا کنید.
مشاهده می کنید صفحه نمایش آیفون 5 از گوشی جدا می شود.
گام سوم: نحوه جداسازی اسپیکر خارجی آیفون 5
برای جداسازی اسپیکر خارجی آیفون 5 مراحل زیر را پیش رو دارید.
اول اینکه کانکتور آنتن GSM را از روی مادربرد جدا کنید.
سپس به سراغ باز کردن سه پیچ نگهدارنده اسپیکر خارجی گوشی بروید.
حال فلت دکمه هوم را جدا کنید.
در نهایت از اسپاتول برای بیرون کشیدن اسپیکر خارجی آیفون 5 استفاده کنید.
اسپیکر خارجی آیفون 5 از گوشی جدا شده و آماده تعویض است.
اگر مقصد هدف شما تعویض بلندگوی گوشی آیفون 5 است اکنون می توانید برای تعویض آن اقدام کنید در غیر اینصورت، به گام بعدی یعنی جداسازی کانکتور شارژ آیفون 5 بروید.
گام پنجم: نحوه جداسازی کانکتور شارژ آیفون 5

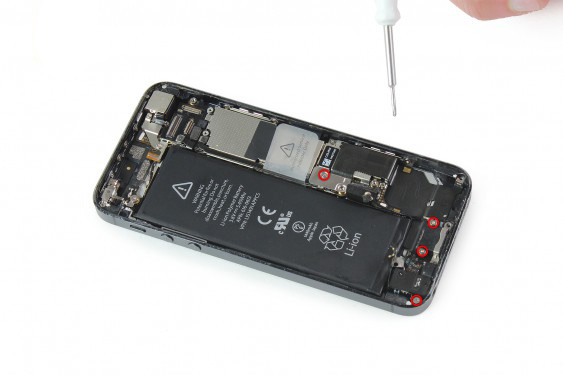

نحوه جداسازی کانکتور شارژ آیفون 5 بدین صورت است که ابتدا سه پیچ چهارسو نگهدارنده کانکتور شارژ و تک پیچ چهارسو نگهدارنده پایه فلزی محافظ فلت کانکتور شارژ را باز کنید.

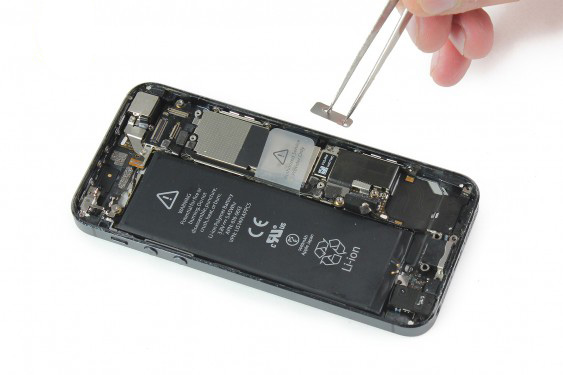

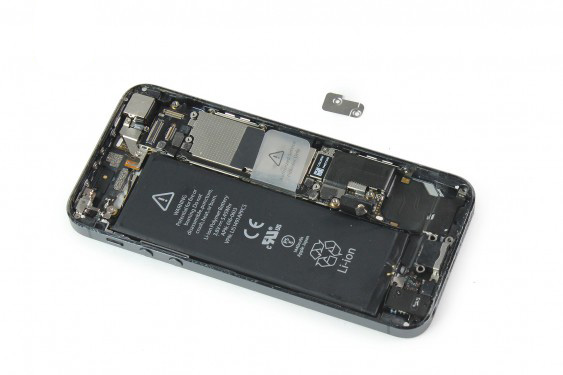

پس از باز شدن پیچ ها، پایه فلزی کانکتور شارژ را گرفته و از گوشی جدا کنید.

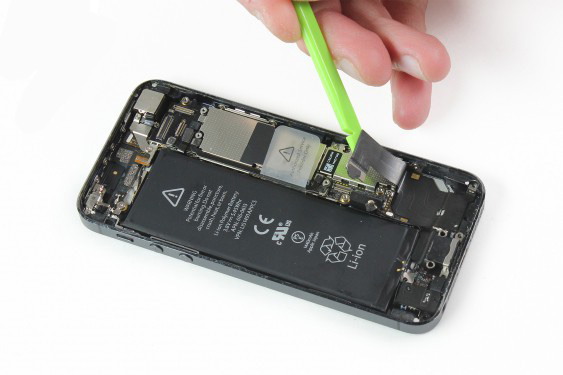

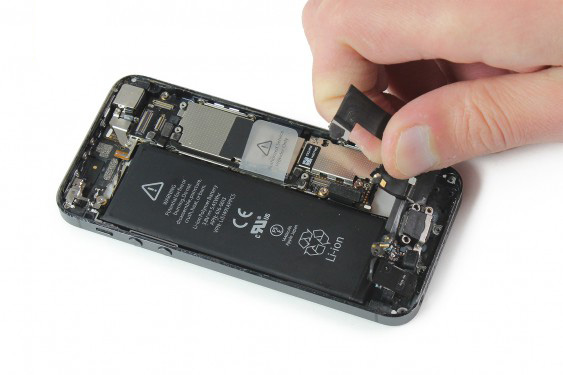

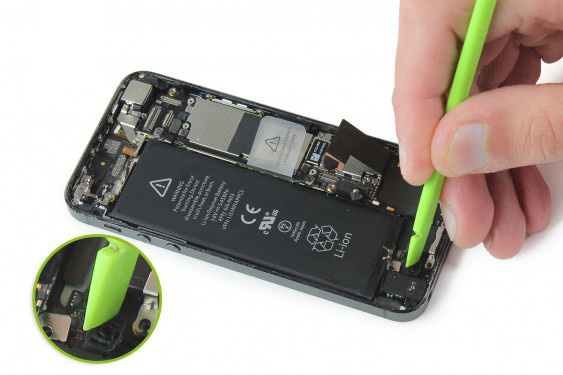

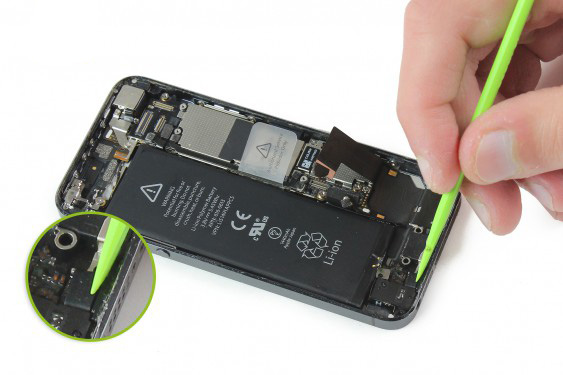

حال فلت کانکتور شارژ را از روی مادربرد جدا کرده سپس به سراغ جدا کردن فلت میکروفون از روی شاسی بروید.

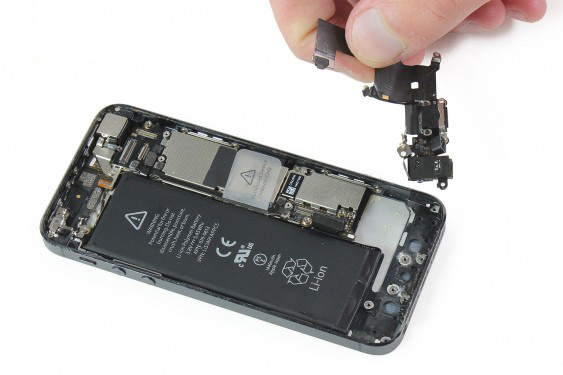

در آخر کار، فلت کانکتور شارژ، جک هدفون و میکروفون را با دست گرفته و از گوشی جدا کنید.
کانکتور شارژ آیفون 5 از گوشی جدا شده و اکنون آماده تعویض است.
