تعویض فلت کلید پاور و ولوم های صدا آیفون XR | رفع مشکل کار نکردن دکمه پاور و ولوم های صدا در آیفون XR

در این آموزش قصد داریم که به موضوع تعویض فلت پاور | ولوم صدا آیفون XR بپردازیم تا بتوانید نحوه تعویض فلت پاور | ولوم صدا آیفون XR را یاد بگیرید. هدف اصلی این آموزش رفع مشکلاتی چون کار نکردن دکمه های ولوم صدا یا پاور گوشی آیفون XR است؛ زیرا با وجود این ایرادات نمی توانید صدای گوشی خود را کم یا زیاد یا حتی روشن یا خاموش کنید.
تعمیرات آیفون تخصص ماست. ما در این آموزش، چگونگی باز کردن گوشی و نحوه  تعویض فلت پاور | ولوم صدا آیفون XR را قدم به قدم به شما آموزش خواهیم داد؛ پس با ما همراه شوید.

تعویض فلت پاور | ولوم صدا آیفون XR، قدم اول: جداسازی خشاب سیم کارت از گوشی

قبل از اقدام برای باز کردن گوشی آیفون XR نیاز است که گوشی خاموش شود.
دکمه پاور و دکمه پایین صدا را همزمان فشار داده و برای چند ثانیه نگه دارید تا دکمه خاموش بر روی گوشی ظاهر شود.
حال دکمه قرمز رنگ خاموش را با انگشت به سمت راست بکشید تا گوشی خاموش شود.

تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR تعمیر آیفون XR تعمیر آیفون XR

سوزن سیم کارت را در سوراخ مخصوص خشاب سیم کارت قرار دهید.
سوزن را به آرامی فشار دهید تا خشاب سیم کارت از جایش بیرون بیاید؛ خشاب سیم کارت را بردارید.

تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR تعمیر آیفون XR تعمیر آیفون XR

خشاب سیم کارت گوشی آیفون XR جدا شد.

تعمیر آیفون XR

تعویض فلت پاور | ولوم صدا آیفون XR، قدم دوم: جداسازی صفحه نمایش از شاسی

پیچ گوشتی پنج سو را بردارید و دو پیچ موجود در دو طرف پورت لایتینگ را باز کنید.
وظیفه این پیچ ها، نگه داشتن صفحه نمایش بر روی شاسی است.

تعمیر آیفون XR

نوبت به باز کردن صفحه نمایش آیفون XR از شاسی می رسد.
برای راحت شدن کار، صفحه نمایش را برای چند ثانیه با سشوار گرم کنید.
این کار باعث می شود که چسب آب بند دور ال سی دی نرم شود. وظیفه این چسب، چسباندن ال سی دی به شاسی است.
اسپاتول فلزی(iSesamo) را بردارید و در گوشه پایین- چپ گوشی، بین صفحه نمایش و شاسی، یک شکاف ایجاد کنید.
سپس پیک را در شکاف ایجاد شده قرار دهید و اسپاتول فلزی را بردارید.

تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR تعمیر آیفون XR تعمیر آیفون XR تعمیر آیفون XR

اکنون پیک را بر روی لبه پایینی گوشی بکشید و کم کم صفحه نمایش را از شاسی جدا کنید؛ همین کار را برای سه لبه دیگر گوشی تکرار کنید تا صفحه نمایش آیفون XR به طور کامل از شاسی جدا شود.
تذکر: مراقب باشید که پیک را محکم فشار ندهید زیرا ممکن است به پدهای ارتباطی صفحه نمایش آسیب بزنید.

تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR تعمیر آیفون XR تعمیر آیفون XR

صفحه نمایش را با دست بگیرید و مانند کتاب باز کنید.
تذکر: صفحه نمایش را کاملاً جدا نکنید، زیرا هنوز توسط فلت هایی به مادربرد متصل است.

تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR تعمیر آیفون XR تعمیر آیفون XR

پیچ گوشتی سه سو را بردارید و هشت پیچ مشخص شده در شکل را باز کنید.
سپس با کمک پنس، صفحات فلزی محافظ کانکتورهای زیرین را بردارید.

تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR تعمیر آیفون XR تعمیر آیفون XR تعمیر آیفون XR

برای ایمنی بیشتر، ابتدا با کمک اسپاتول پلاستیکی کانکتور باتری را جدا کنید.
کار را با جدا کردن دو کانکتور مربوط به صفحه نمایش و کانکتور مربوط به فلت سنسور مجاورت در بخش بالایی گوشی ادامه دهید.

تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR
تعمیر آیفون XR تعمیر آیفون XR تعمیر آیفون XR

صفحه نمایش گوشی آیفون XR از شاسی جدا شد.

تعویض فلت پاور | ولوم صدا آیفون XR، قدم سوم: جداسازی باتری از شاسی

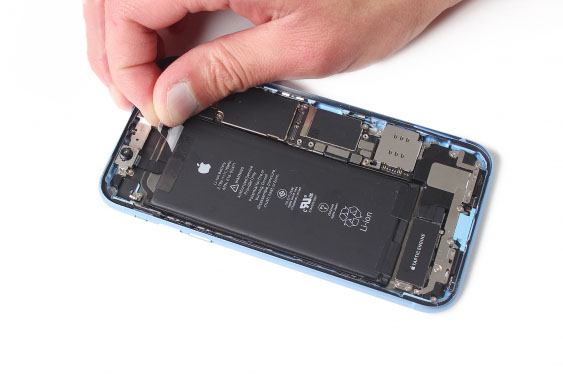

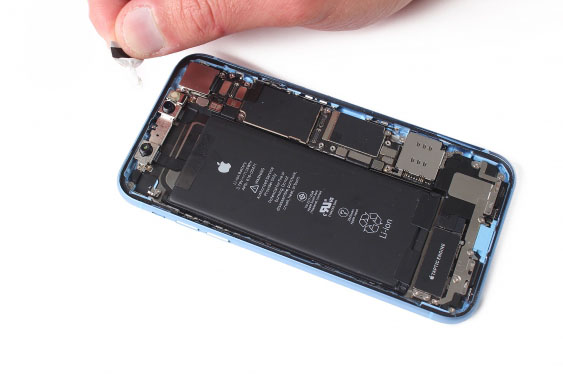

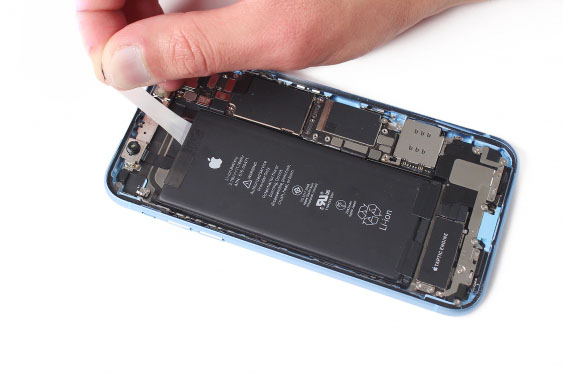

نوبت به جداسازی باتری می رسد. قبل از هر کاری باید برچسب های نگهدارنده باتری را جدا کنید. برای این کار مطابق شکل اولین چسب را بگیرید و به آرامی بکشید.
نکته: توجه داشته باشید که در صورت لزوم می توانید از اسپاتول پلاستیکی برای کندن چسب ها از روی باتری استفاده کنید تا بتوانید زبانه های چسب را بهتر بچنگ بیاورید.
همین کار را برای سه چسب دیگر نگهدارنده باتری تکرار کنید.

تعویض باتری آیفون XR
تعویض باتری آیفون XR
تعویض باتری آیفون XR
تعویض باتری آیفون XR تعویض باتری آیفون XR تعویض باتری آیفون XR

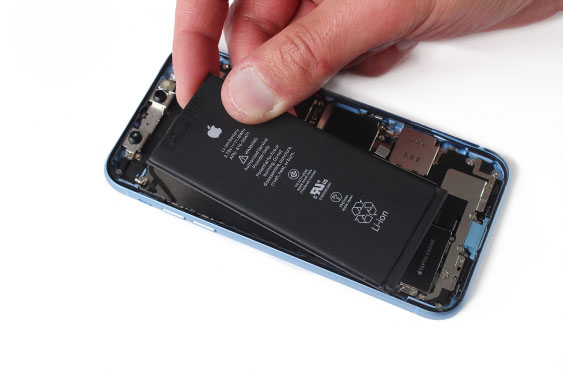

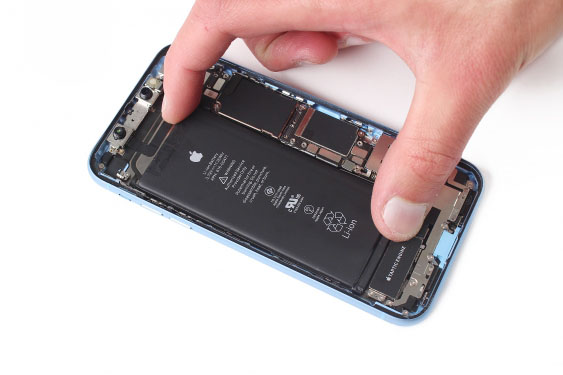

حال باتری را با دست بگیرید و از شاسی جدا کنید.

تعویض باتری آیفون XR
تعویض باتری آیفون XR
تعویض باتری آیفون XR تعویض باتری آیفون XR

باتری گوشی آیفون XR از گوشی جدا شد.

تعویض باتری آیفون XR

تعویض فلت پاور | ولوم صدا آیفون XR، قدم چهام: جداسازی دوربین جلو از شاسی

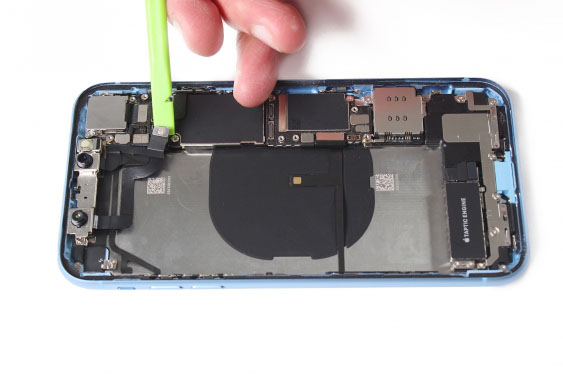

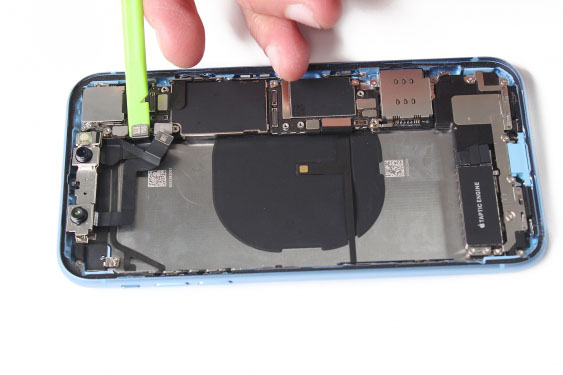

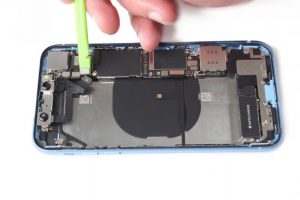

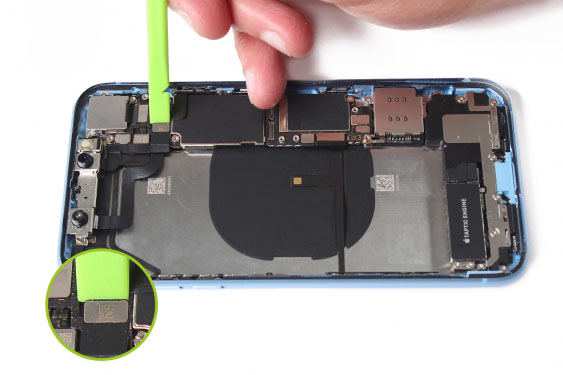

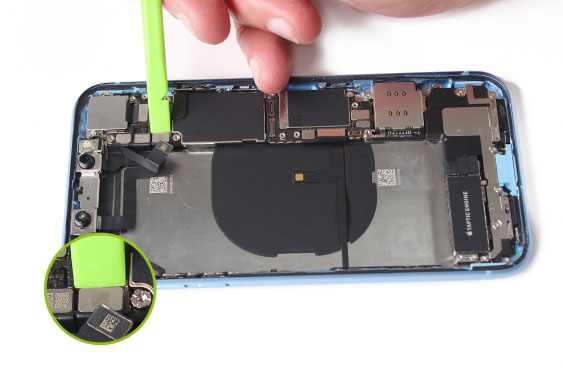

مجدداً اسپاتول پلاستیکی را بردارید و اولین کانکتور مربوط به دوربین جلو/ تشخیص چهره را جدا کنید.
سپس کانکتور دوم را که در زیر کانکتور اولی مخفی است، جدا کنید.

تعویض دوربین جلو آیفون XR
تعویض دوربین جلو آیفون XR
تعویض دوربین جلو آیفون XR
تعویض دوربین جلو آیفون XR
تعویض دوربین جلو آیفون XR تعویض دوربین جلو آیفون XR تعویض دوربین جلو آیفون XR تعویض دوربین جلو آیفون XR

کار را با جداسازی کانکتور سوم ادامه دهید.

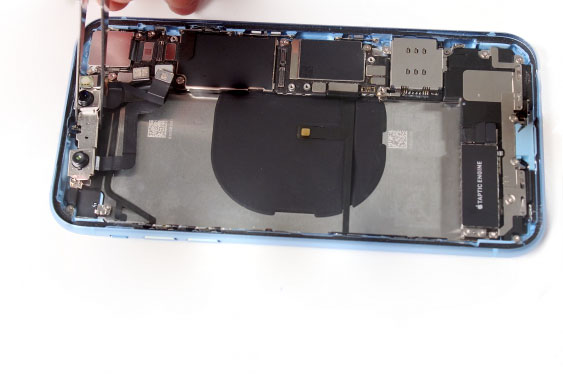

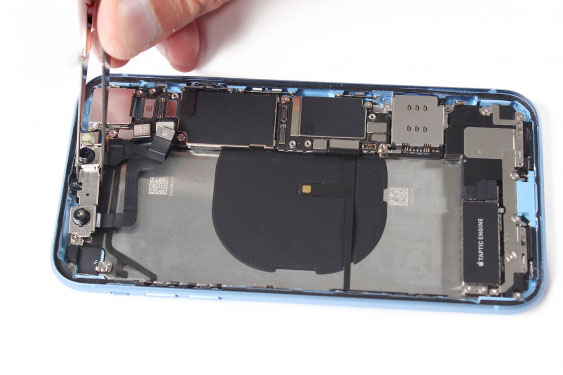

حال فلت دوربین جلو را با پنس گرفته و از شاسی جدا کنید.

تعویض دوربین جلو آیفون XR
تعویض دوربین جلو آیفون XR
تعویض دوربین جلو آیفون XR
تعویض دوربین جلو آیفون XR تعویض دوربین جلو آیفون XR تعویض دوربین جلو آیفون XR

دوربین جلو/ تشخیص چهره آیفون XR را جدا شد.

تعویض دوربین جلو آیفون XR

تعویض فلت پاور | ولوم صدا آیفون XR، قدم پنجم: جداسازی مادربرد از شاسی

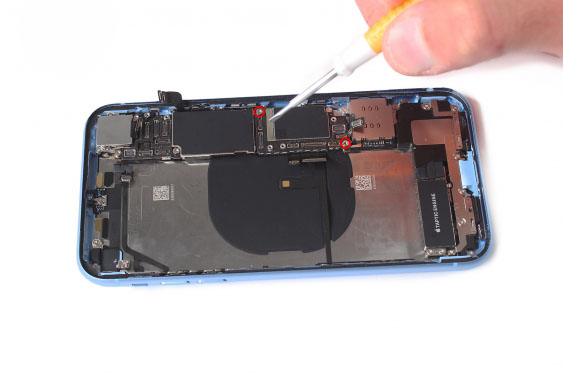

در این مرحله، ابتدا دو پیچ دو سو مشخص شده در شکل زیر را باز کنید(شکل اول).

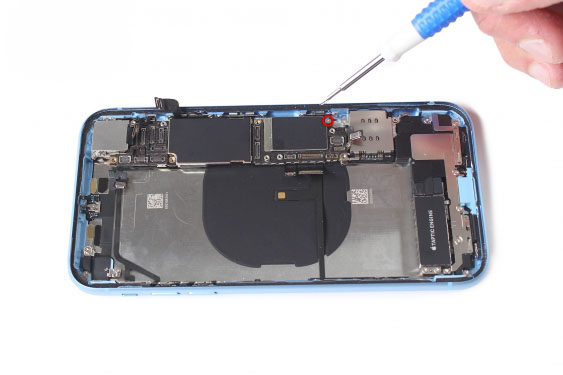

سپس به سراغ باز کردن تک پیچ فیلیپس مشخص شده در شکل دوم بروید.
همانطور که می دانید وظیفه این پیچ ها، نگه داشتن مادربرد بر روی شاسی است.

تعویض مادربرد آیفون XR
تعویض مادربرد آیفون XR
تعویض مادربرد آیفون XR تعویض مادربرد آیفون XR

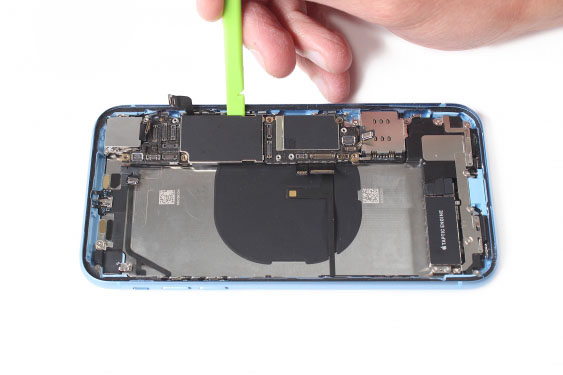

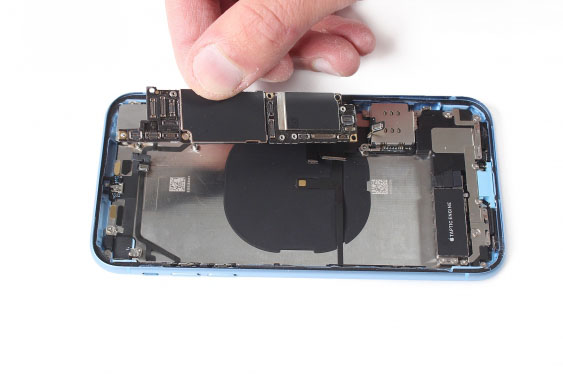

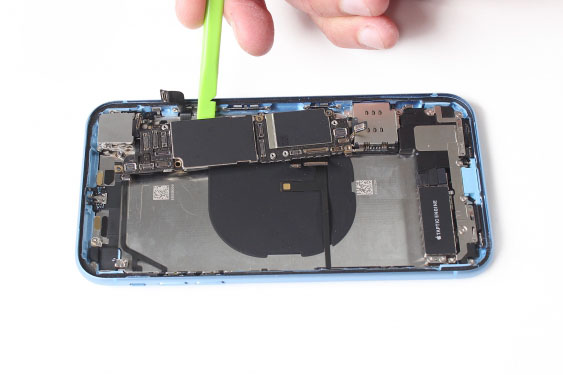

حال اسپاتول پلاستیکی را اهرم وار در زیر مادربرد قرار دهید و به آرامی فشار دهید تا مادربرد آیفون XR از شاسی جدا شود.

تعویض مادربرد آیفون XR
تعویض مادربرد آیفون XR
تعویض مادربرد آیفون XR
تعویض مادربرد آیفون XR تعویض مادربرد آیفون XR تعویض مادربرد آیفون XR

مادربرد آیفون XR از شاسی جدا شده و آماده تعویض/ تعمیر است.

تعویض مادربرد آیفون XR

تعویض فلت پاور | ولوم صدا آیفون XR، قدم ششم: جداسازی فلت دکمه صدا و پاور از شاسی

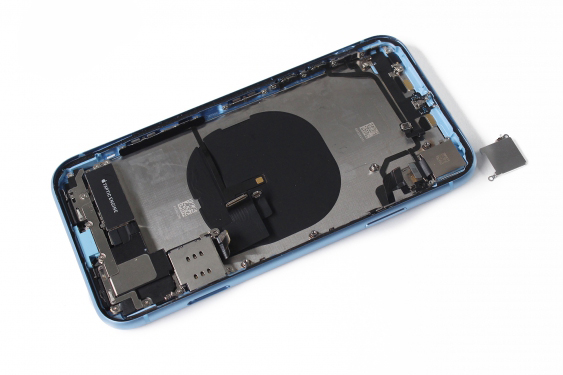

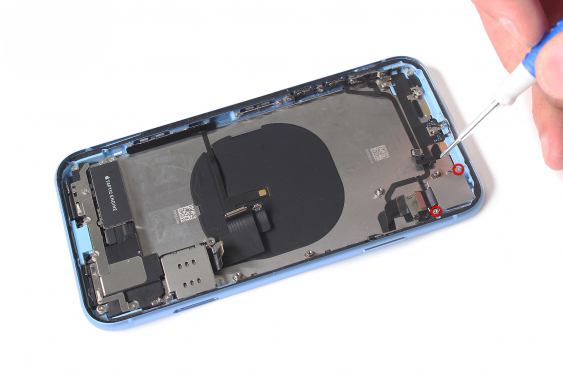

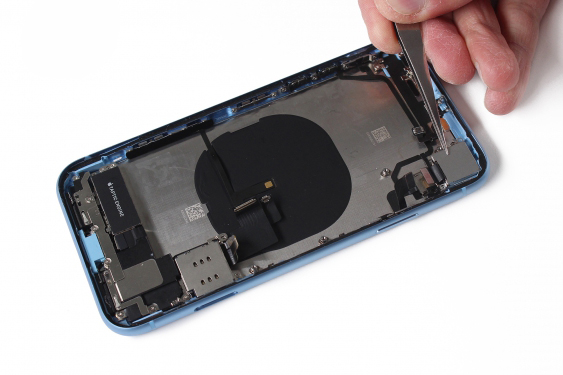

اکنون دو پیچ فیلیپس مشخص شده در شکل زیر را باز کنید. سپس با کمک پنس، صفحه فلزی محافظ دوربین عقب را بردارید.

تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR

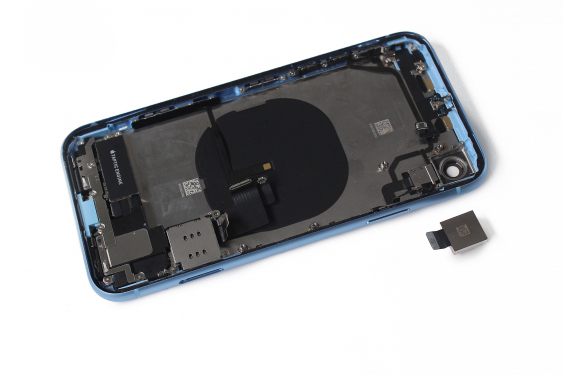

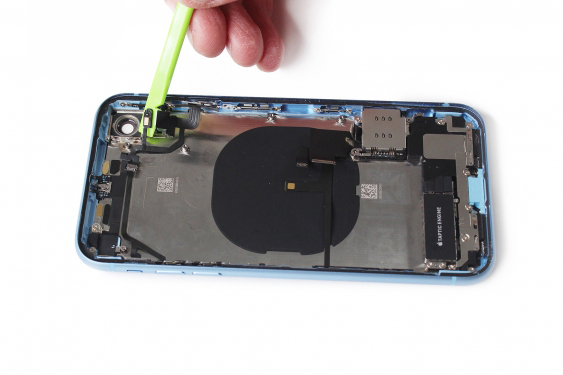

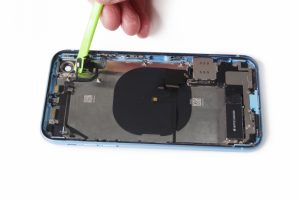

حال اسپاتول پلاستیکی را به آرامی در زیر فلت دوربین عقب قرار دهید و آن را خارج کنید. مشاهده می کنید که دوربین عقب آیفون XR از شاسی جدا شد.

تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR

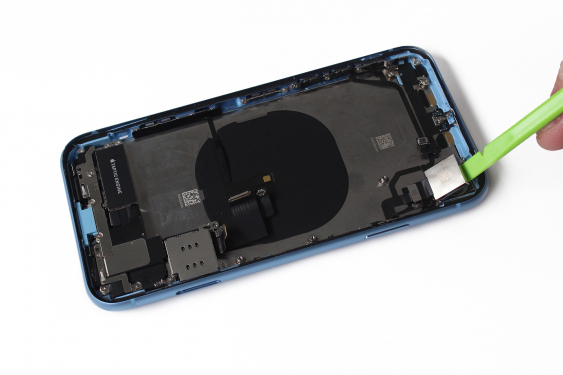

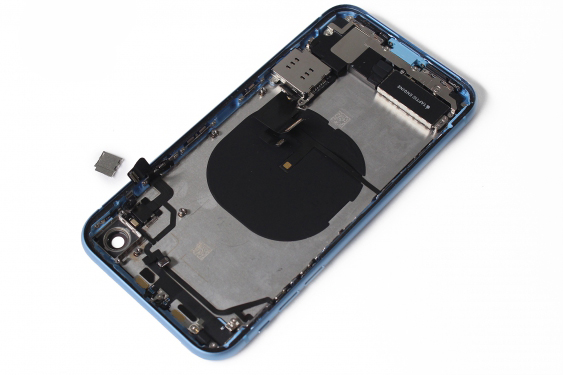

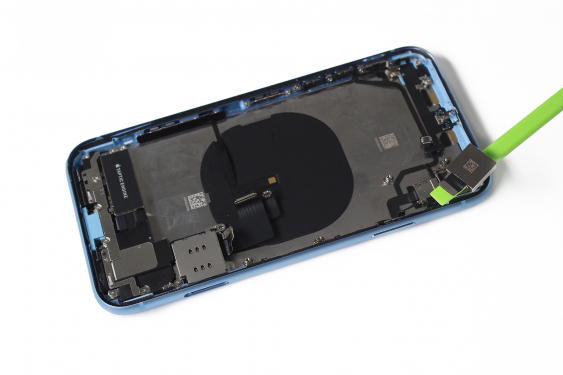

سرِ اسپاتول پلاستیکی را در زیر صفحه فلزی زیری مشخص شده در شکل زیر قرار دهید و آن را جدا کنید.

تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR

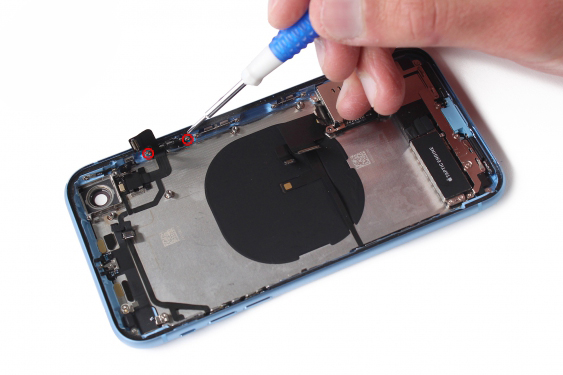

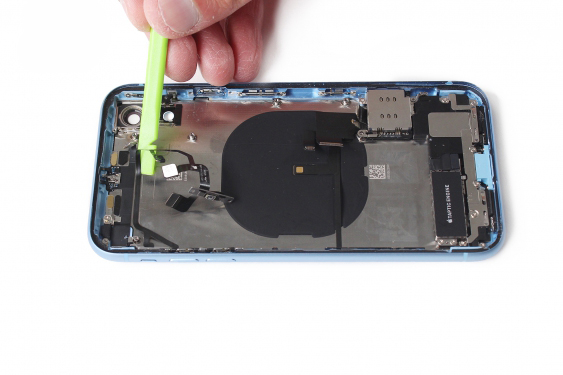

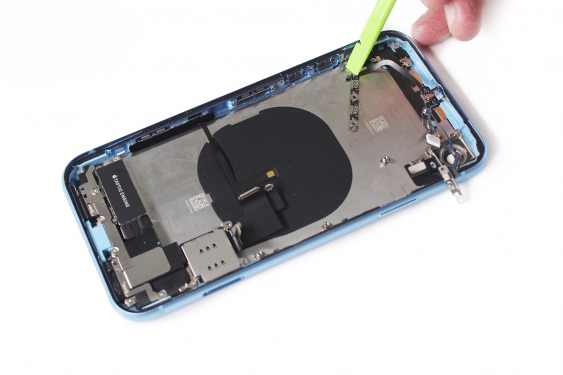

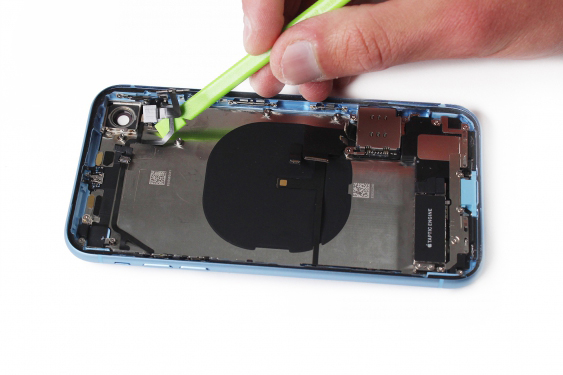

پیچ گوشتی فیلیپس را مجدداً بردارید و دو پیچ مشخص شده در شکل را باز کنید. سپس با کمک اسپاتول پلاستیکی ابتدا نوار فلزی سپس بخش اول فلت دکمه پاور و صدا را جدا کنید.

تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR

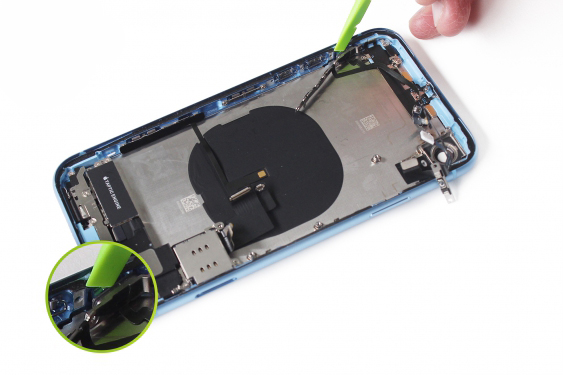

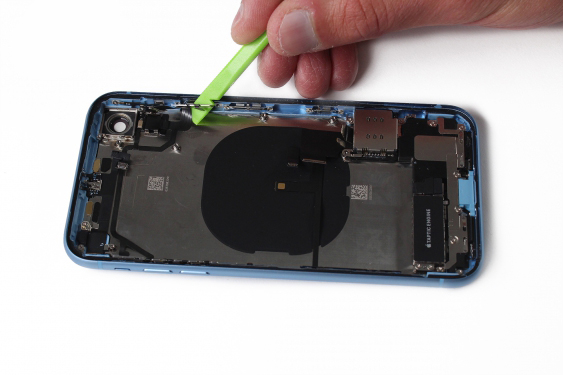

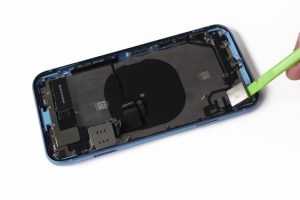

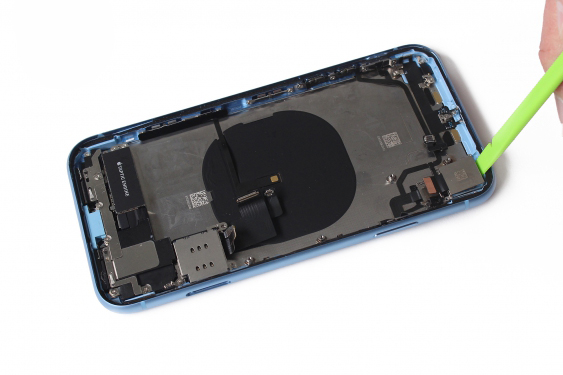

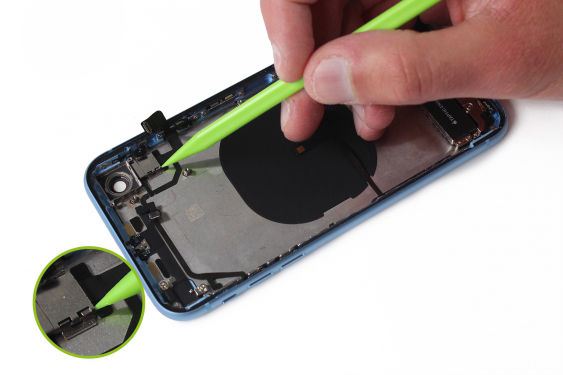

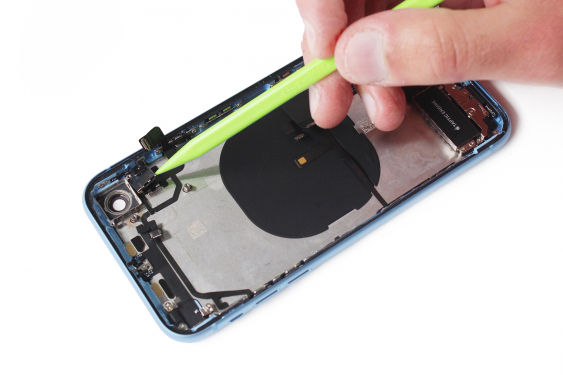

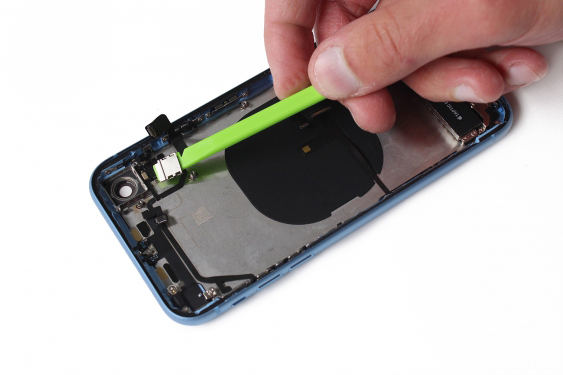

با کمک اسپاتول پلاستیکی، آخرین کانکتور نگهدارنده فلت دکمه پاور و صدا را جدا کنید.
سپس به جداسازی بخش دوم فلت پاور از شاسی ادامه دهید.
تذکر: توجه داشته باشید که همیشه برای جداسازی کانکتورها از اسپاتول پلاستیکی استفاده کنید.

تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR

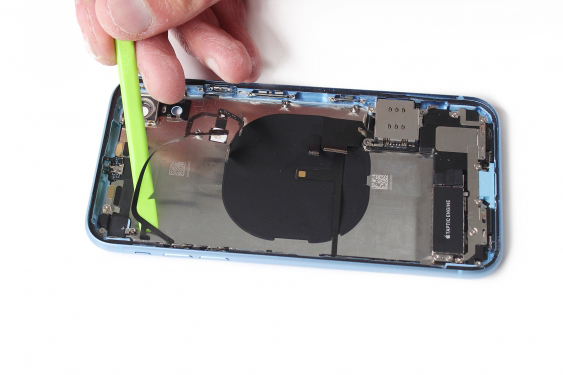

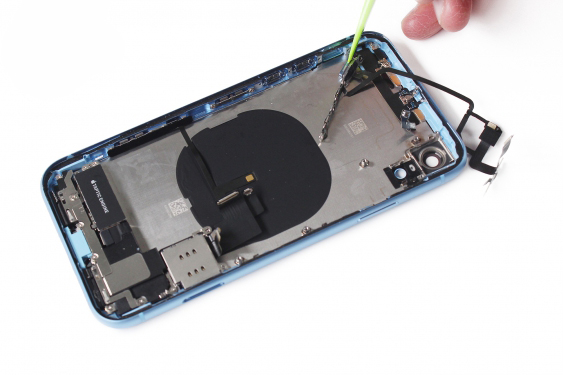

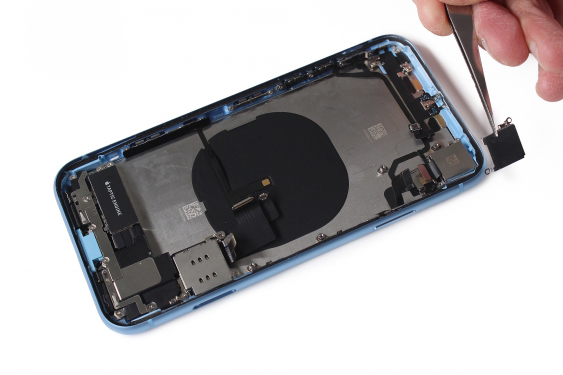

در نهایت، آخرین بخش از فلت دکمه صدا و پاور را مطابق شکل های زیر جدا کنید.

تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR
تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR تعویض فلت پاور| صدا آیفون XR

فلت پاور گوشی آیفون XR از شاسی جدا شده و آماده تعویض است.

تعویض فلت پاور| صدا آیفون XR

آنچه گفته شد!

هدف از این آموزش تعویض فلت پاور|صدا آیفون XR می باشد. این آموزش به شما کمک می کند تا بتوانید مشکلات مختلفی چون کار نکردن دکمه پاور و دکمه های ولوم صدا گوشی آیفون XR را رفع کنید. همانطور که مشاهده کردید انجام این کار از جداسازی خشاب سیم کارت شروع شده و پس از طی شش مرحله اصلی در جداسازی فلت دکمه پاور به پایان می رسد. لازم به ذکر است، اگر با وجود این آموزش سوال یا ابهامی دارید در زیر همین پست برای ما بنویسید.
