تعویض فلت کلید پاور آیفون SE | تعویض فلت کلید ولوم آیفون SE

دکمه پاور گوشی آیفون SE شما کار نمی کند؟ نمی توانید گوشی خود را روشن و خاموش کنید؟ دوست دارید نحوه تعویض فلت کلید پاور آیفون SE را یاد بگیرید؟ پاسخ شما اینجاست.
ما در این آموزش چگونگی تعویض فلت کلید پاور آیفون SE را آموزش می دهیم که به نوعی می تواند تعویض فلت کلید ولوم و ویبره را نیز شامل شود. با این توصیف می توان نتیجه گرفت که این آموزش یعنی تعویض فلت کلید پاور آیفون SE می تواند مشکلات شما در باب کار نکردن دکمه پاور، کار نکردن دکمه ولوم و کار نکردن کلید سوییچ ویبره آیفون SE را حل کند کافی است که مراحل زیر را با دقت و حوصله انجام دهید تا در مدت زمان کوتاهی گوشی خود را تعمیر کنید.

نحوه جداسازی صفحه نمایش آیفون SE

نکته مهمی که بارها تکرار می کنیم این است که قبل از انجام هر گونه تعمیرات اپل، حتماً گوشی آیفون SE خود را خاموش کنید.
برای خاموش کردن گوشی آیفون SE باید دکمه پاور را که در بالای گوشی قرار دارد به مدت چند ثانیه فشار دهید تا دکمه خاموش بر روی صفحه نمایش ظاهر شود.
حال دکمه قرمز رنگ خاموش را به سمت راست بکشید تا عملیات خاموش سازی گوشی به طور کامل انجام شود.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

به وسیله پیچ گوشتی پنج سو، دو پیچ موجود در دو طرف سوکت لایتینگ را باز کنید.
مشاهده می کنید که این پیچ ها، بخش پایینی صفحه نمایش را بر روی شاسی نگه داشته اند.
پیچ ها در تصویر زیر به رنگ قرمز مشخص شده اند.

جداسازی صفحه نمایش آیفون SE

به سراغ جعبه ابزار خود بروید و ابزار iSclack را بردارید. نحوه کار با iSclack به این صورت است که مطابق تصویر اول، مکنده ها را در نزدیکی دکمه هوم گوشی قرار دهید. حال دسته iSclack را ببندید تا مکنده ها از یکدیگر باز شده و در نتیجه صفحه نمایش از شاسی کنده شود.
احتیاط کنید! صفحه نمایش هنوز توسط فلت هایی به مادربرد گوشی متصل است؛ پس مراقب باشید که صفحه نمایش را به طور کامل از شاسی جدا نکنید.
نکته: اگر صفحه نمایش آیفون SE شما شکسته یا ترک خورده است؛ توصیه می کنیم که نمایشگر گوشی را با نوار چسب(هر چه پهن تر بهتر) بپوشانید زیرا این کار باعث آسان تر شدن عملیات جداسازی صفحه نمایش شده و همچنین از وارد شدن آسیب بیشتر به صفحه نمایش جلوگیری می کند.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

حال پایه فلزی محافظ کانکتور فلت تاچ آیدی(فلت دکمه هوم) را جدا کنید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

سپس به آرامی و با کمک اسپاتول کانکتور را جدا کنید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

بخش پایینی صفحه نمایش گوشی آزاد شد؛ صفحه نمایش را مطابق تصویر زیر بالا برده به گونه ای که با قاب گوشی زاویه 90 درجه بسازد.
به وسیله پیچ گوشتی چهارسو، چهار پیچ مشخص شده در تصویر دوم را باز کنید.
این پیچ ها، صفحه فلزی محافظ کانکتورهای صفحه نمایش را نگه می دارند.
مراقب باشید که مکان و نوع پیچ های جدا شده را در خاطر داشته باشید تا در هنگام مونتاژ با مشکل مواجه نشوید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

پس از باز شدن پیچ ها، صفحه فلزی محافظ را با کمک پنس از گوشی جدا کنید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

از اسپاتول پلاستیکی استفاده کنید. همانند تصویر زیر، کانکتور فلت دوربین جلو/ سنسور مجاورت/ میکروفون ثانویه/ اسپیکر مکالمه را جدا کنید.
این کار را به آرامی انجام دهید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

در ادامه به سراغ کانکتور فلت LCD بروید و آن را نیز جدا کنید.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

در آخر، کابل صفحه LCD را جدا کنید.
مشاهده می کنید که صفحه نمایش آیفون SE از گوشی جدا شد.

جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE
جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE جداسازی صفحه نمایش آیفون SE

نحوه جداسازی باتری آیفون SE

در تصویر زیر، دو پیچ چهارسو به رنگ قرمز علامت گذاری شده اند؛ آنها را باز کنید.
مشاهده می کنید که این پیچ ها، صفحه فلزی محافظ کانکتور فلت باتری را نگه داشته اند.

تعویض باتری آیفون SE

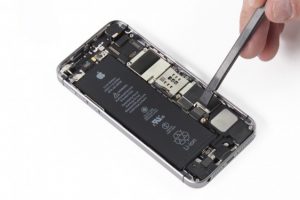

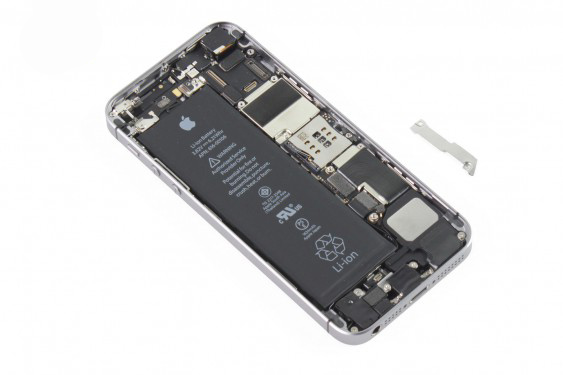

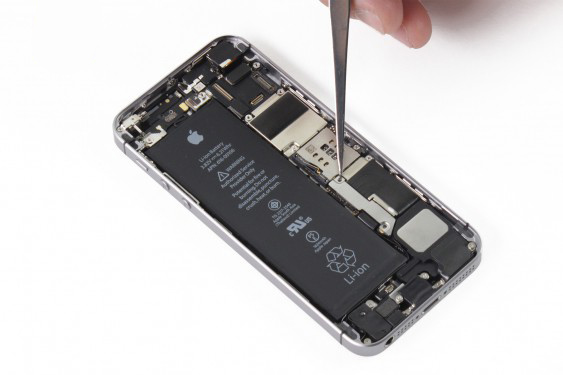

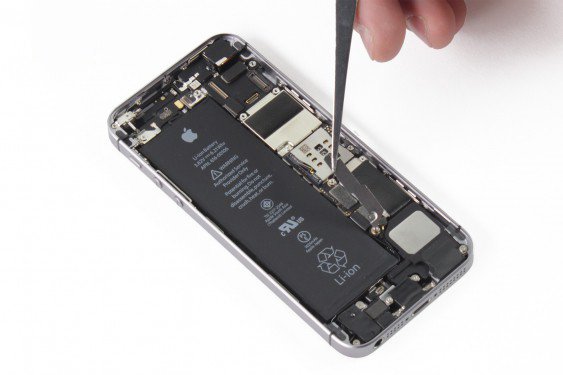

اکنون به وسیله پنس، صفحه فلزی محافظ را گرفته و از گوشی جدا کنید.

تعویض باتری آیفون SE
99583
تعویض باتری آیفون SE
تعویض باتری آیفون SE 99583 تعویض باتری آیفون SE

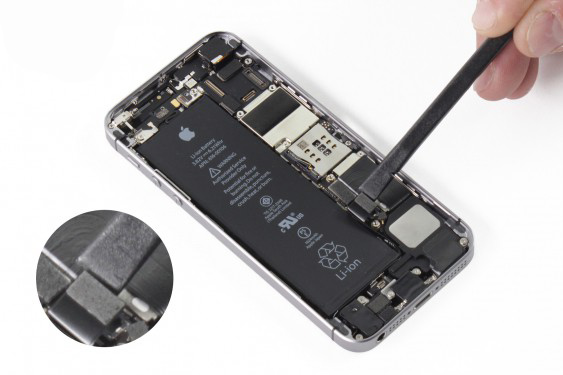

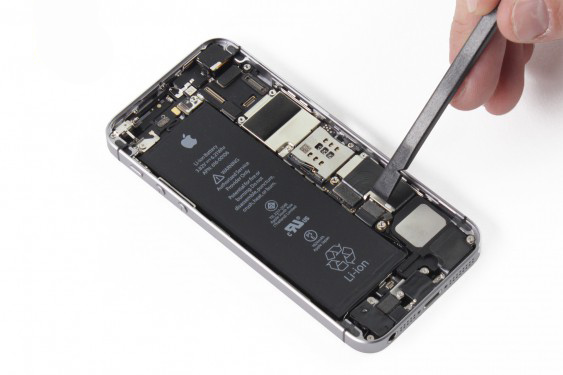

از اسپاتول استفاده کنید و با کمک آن کانکتور باتری را از مادربرد جدا کنید.

تعویض باتری آیفون SE
تعویض باتری آیفون SE
تعویض باتری آیفون SE تعویض باتری آیفون SE

باتری گوشی آیفون SE توسط برچسب های مخصوصی به شاسی گوشی چسبیده شده است.
این برچسب ها به جداسازی آسان تر باتری کمک می کنند.

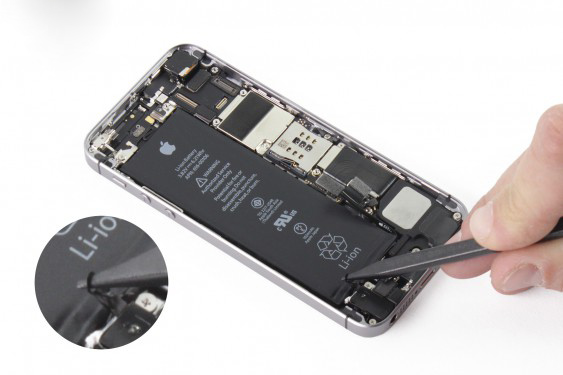

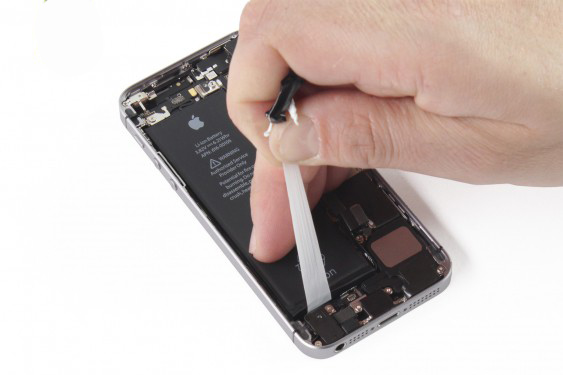

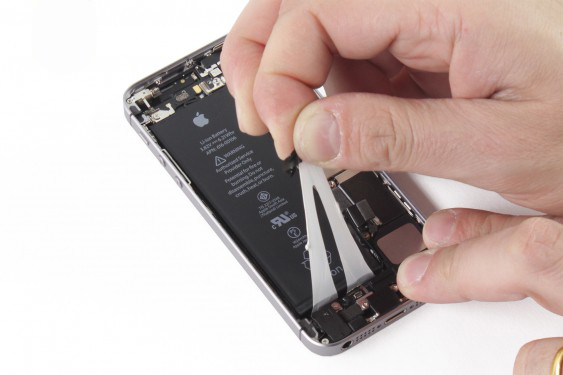

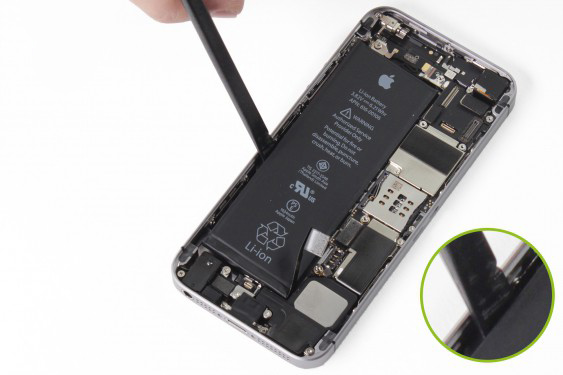

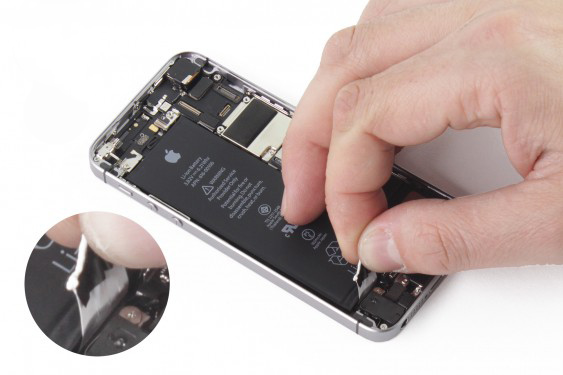

نوک اسپاتول را بین جک هدفون و باتری قرار دهید تا با این شیوه بتوانید برچسب باتری را بِکَنید. اکنون برچسب کنده شده را با دو انگشت خود بگیرید و بکشید. این کار را به آرامی انجام دهید.
تذکر: هیچ وقت برچسب ها را یهو و سریع نکشید زیرا این کار باعث پاره شدن آنها می شود. سعی کنید برچسب ها را آرام و با یک نیروی ثابت بکشید تا کامل از زیر باتری خارج شوند.

تعویض باتری آیفون SE
تعویض باتری آیفون SE
تعویض باتری آیفون SE
تعویض باتری آیفون SE
تعویض باتری آیفون SE تعویض باتری آیفون SE تعویض باتری آیفون SE تعویض باتری آیفون SE

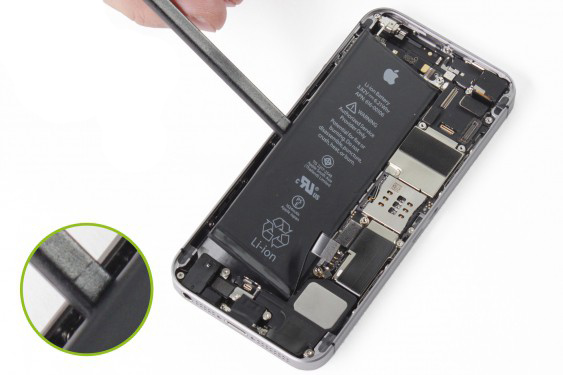

اکنون می توانید نوک اسپاتول را در زیر باتری قرار دهید و اهرم وار فشار دهید تا باتری از جایش کنده شود.
نکته: اگر در مرحله قبل همانند ما نتوانستید برچسب ها را جدا کنید؛ در این بخش باید مقداری بیشتر نیرو وارد کنید تا باتری آیفون SE از شاسی کنده شود.

تعویض باتری آیفون SE
تعویض باتری آیفون SE
تعویض باتری آیفون SE تعویض باتری آیفون SE

باتری را بگیرید و از گوشی جدا کنید.

تعویض باتری آیفون SE

باتری آیفون SE از گوشی جدا شد.

تعویض باتری آیفون SE

نحوه جداسازی مادربرد آیفون SE

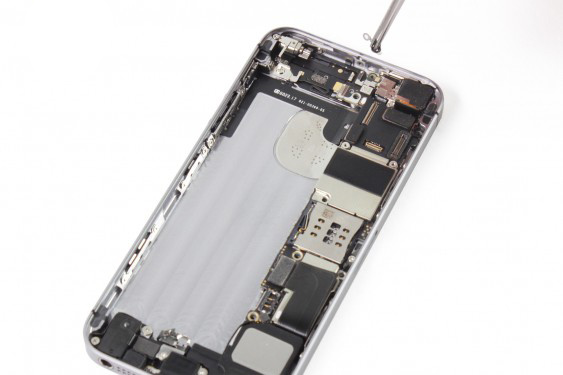

یک پیچ دوسو مادربرد را به قاب پشت گوشی وصل کرده است. این پیچ در تصویر زیر به رنگ قرمز مشخص شده است؛ آن را باز کنید.

تعویض مادربرد آیفون SE

در ادامه، پیچ گوشتی چهارسو خود را برداشته و دو پیچ دیگر نگهدارنده مادربرد را باز کنید.
این پیچ ها در تصویر زیر به رنگ قرمز مشخص شده اند.

تعویض مادربرد آیفون SE

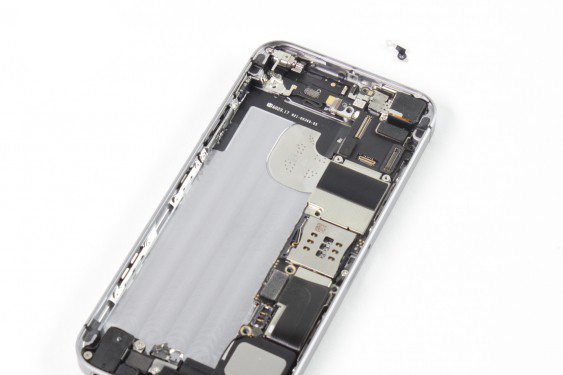

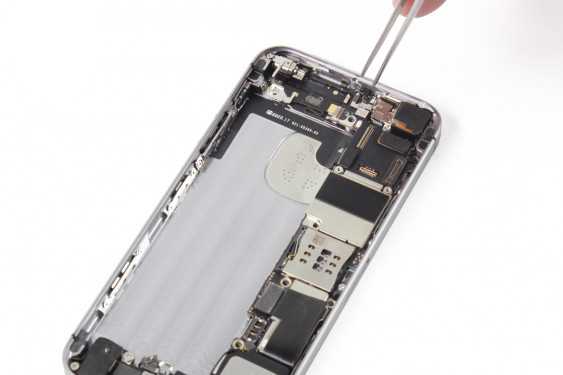

به سراغ پنس بروید و پایه نگهدارنده مادربرد را بگیرید و از گوشی جدا کنید.

تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE تعویض مادربرد آیفون SE تعویض مادربرد آیفون SE

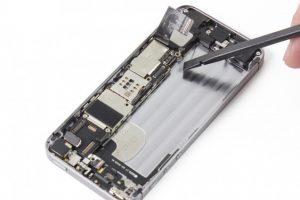

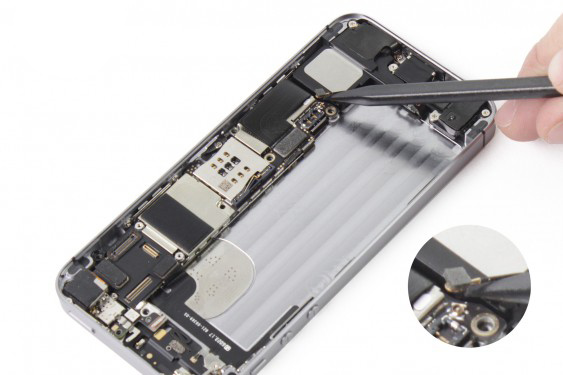

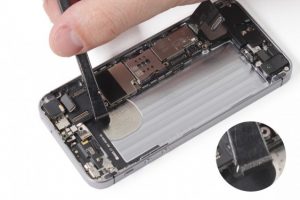

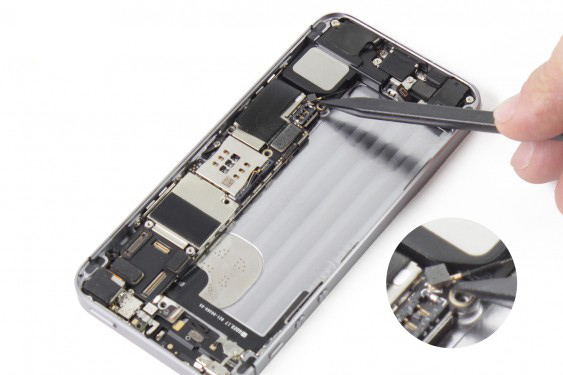

اسپاتول پلاستیکی را بردارید. ابتدا کانکتور فلت آنتن را از مادربرد جدا کنید.

تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE تعویض مادربرد آیفون SE

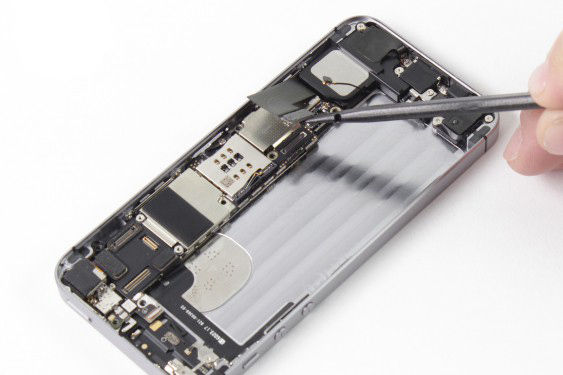

سپس به سراغ جدا کردن کانکتور شارژ از مادربرد بروید.

تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE تعویض مادربرد آیفون SE تعویض مادربرد آیفون SE

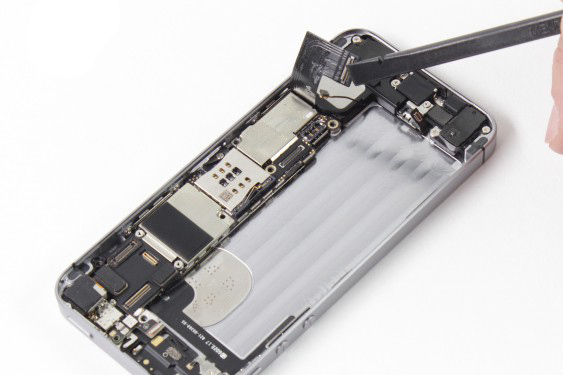

حال کانکتور فلت دوربین عقب را جدا کنید.

تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE تعویض مادربرد آیفون SE

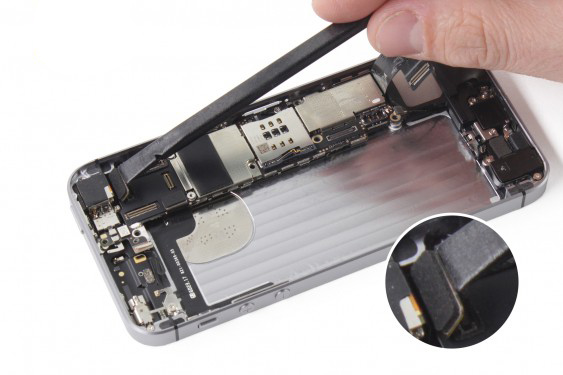

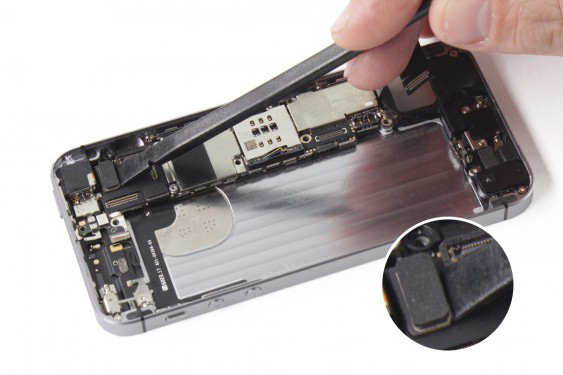

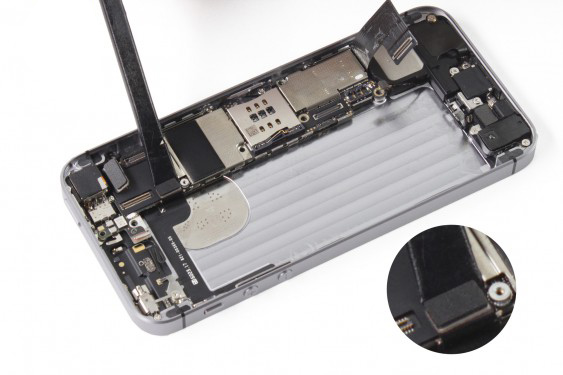

و در آخر، کار را با جدا کردن کانکتور فلت کلید ولوم به پایان برسانید.

تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE تعویض مادربرد آیفون SE

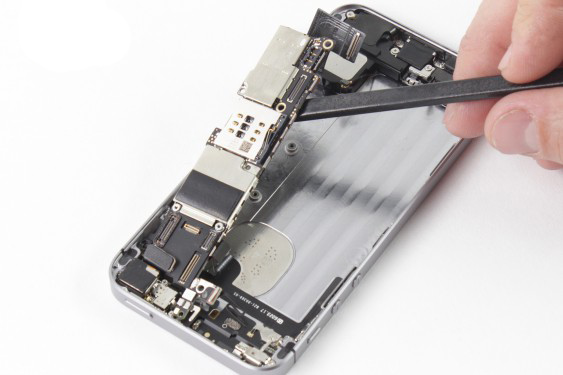

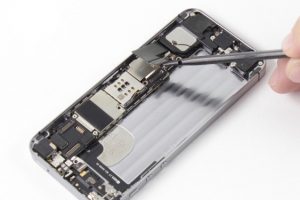

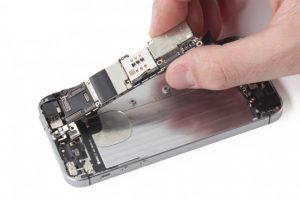

نوبت به جدا کردن مادربرد می رسد. برای این کار از اسپاتول کمک بگیرید. مطابق تصویر زیر و با کمک اسپاتول، مادربرد را از جایش بلند کرده تا جایی که با قاب پشت گوشی زاویه 45 درجه بسازد.
مراقب باشید که مادربرد را کامل از گوشی جدا نکنید زیرا هنوز توسط یک کابل به گوشی متصل است.

تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE تعویض مادربرد آیفون SE

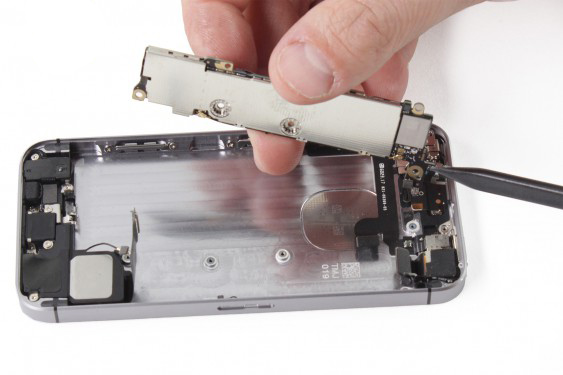

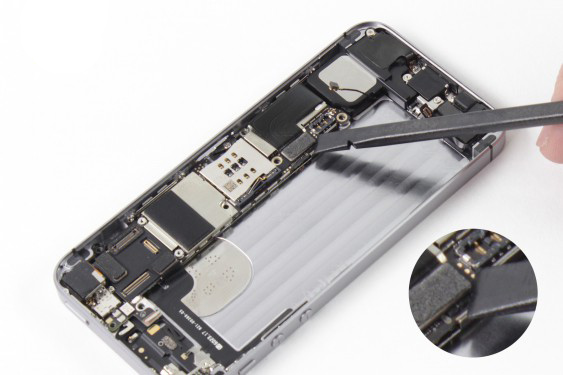

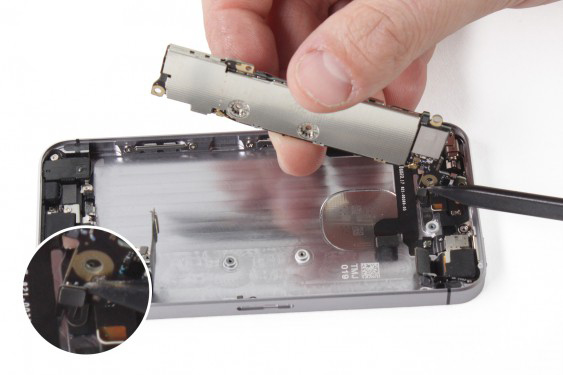

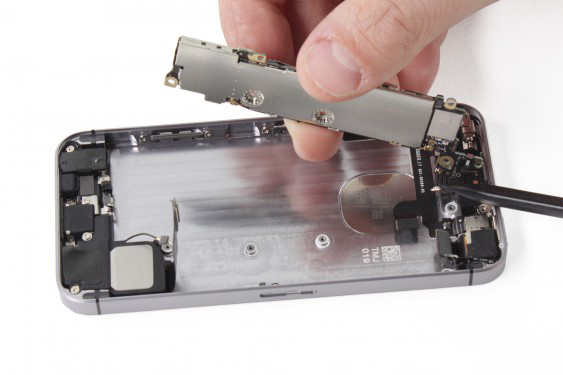

مادربرد را در همان وضعیت 45 درجه با یک دست خود نگه داشته و با دست دیگر اسپاتول را بردارید و با کمک نوک اسپاتول، فلت متصل کننده برد به شاسی را جدا کنید.
اکنون با خیال راحت می توانید مادربرد را از گوشی جدا کنید.

تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE
تعویض مادربرد آیفون SE تعویض مادربرد آیفون SE تعویض مادربرد آیفون SE تعویض مادربرد آیفون SE

مادربرد آیفون SE از گوشی جدا شد.

تعویض مادربرد آیفون SE

نحوه جداسازی کلید پاور و ولوم آیفون SE

با کمک پیچ گوشتی چهارسو، دو پیچ مشخص شده در تصویر زیر را باز کنید.
این پیچ ها، پایه فلزی نگهدارنده فلت کلید پاور و ولوم را نگه داشته‌اند.

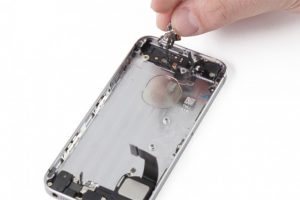

پس از باز شدن پیچ ها، پایه فلزی نگهدارنده را به وسیله پنس از گوشی جدا کنید.

تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE

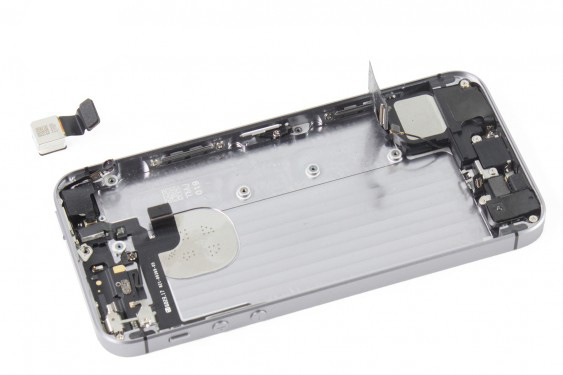

حال دوربین عقب را از گوشی جدا کنید.

تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE

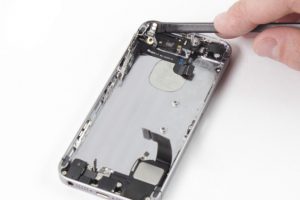

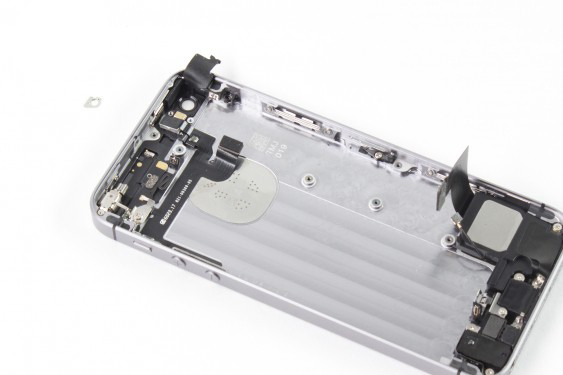

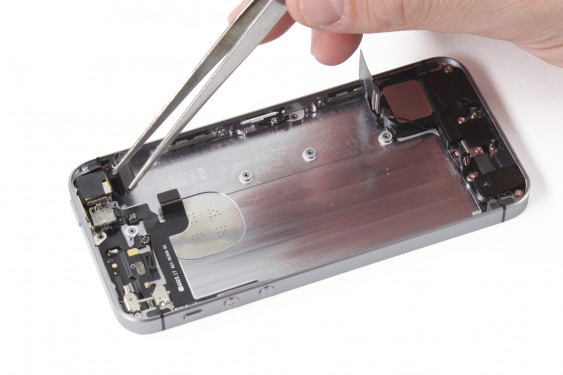

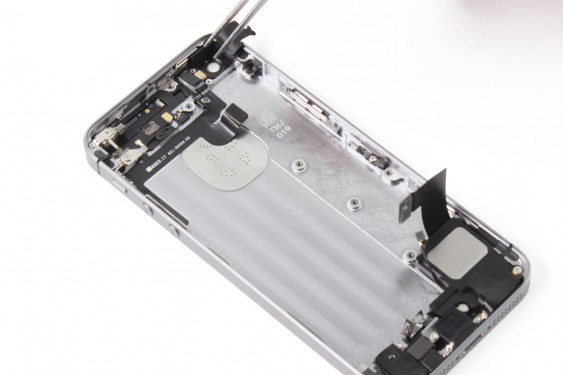

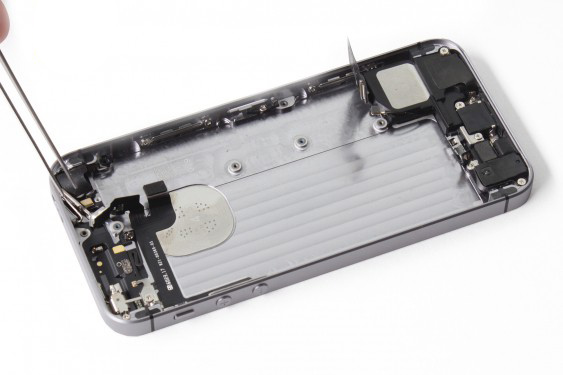

پنس را در دست بگیرید و با کمک آن پایه فلزی کوچک مشخص شده در تصویر زیر را جدا کنید.

تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE

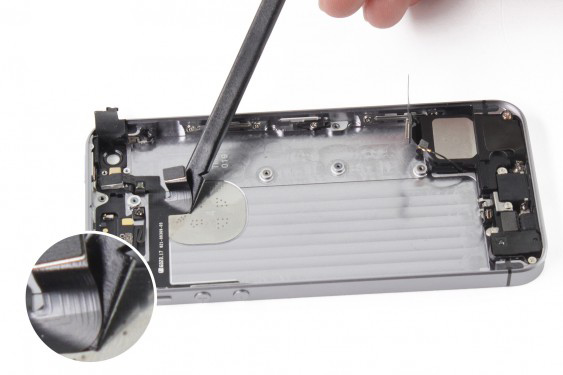

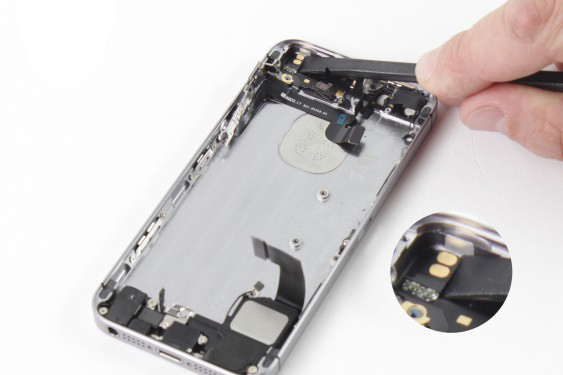

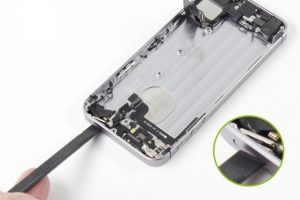

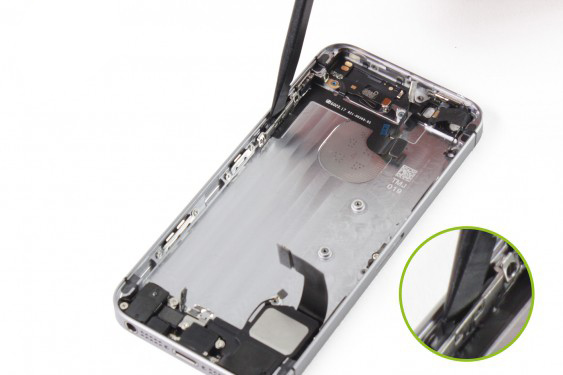

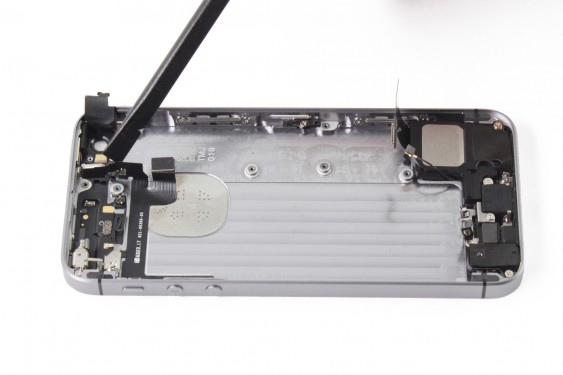

اکنون شروع به کندن فلت کلید پاور و ولوم کنید. برای این کار می توانید نوک اسپاتول استفاده کنید.

تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE

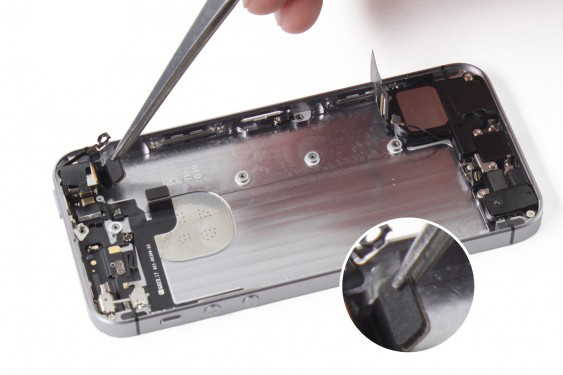

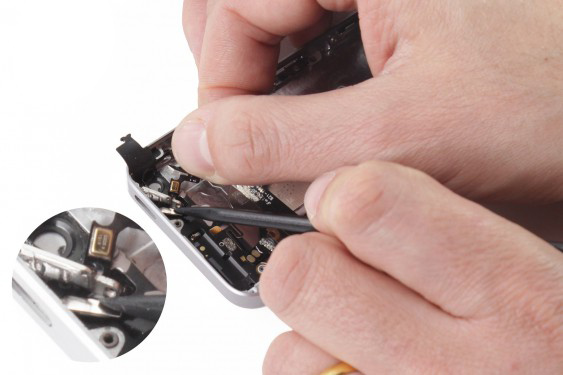

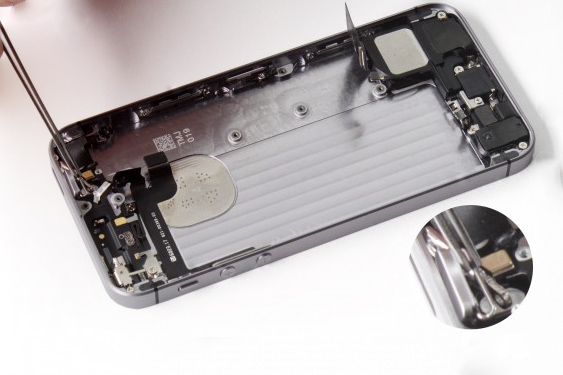

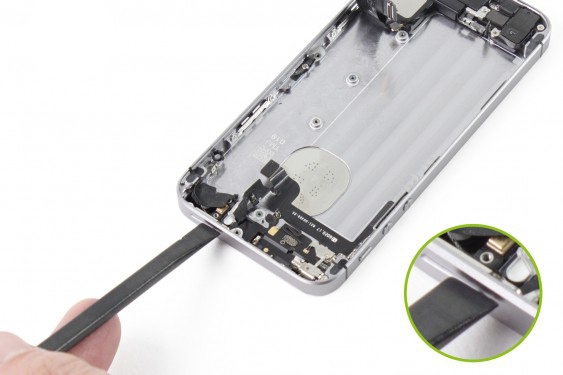

با کمک نوک اسپاتول به آرامی دکمه پاور را به سمت داخل فشار داده تا از شاسی جدا شود.

تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE

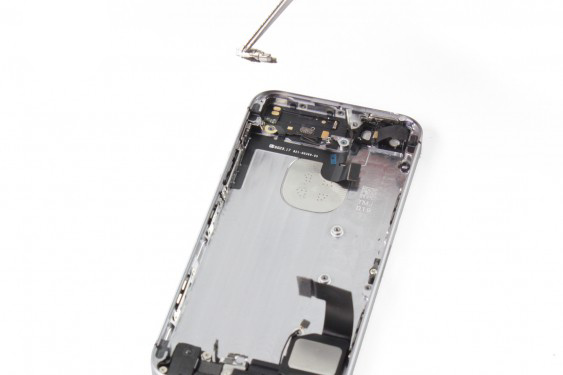

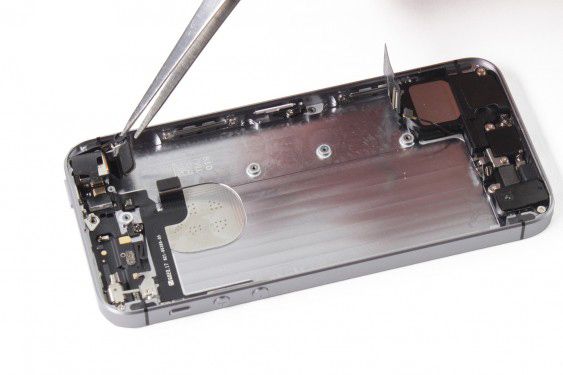

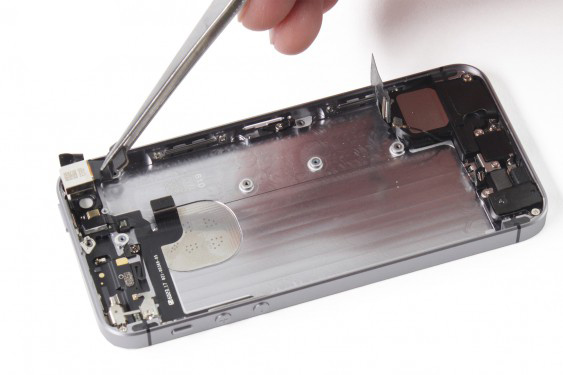

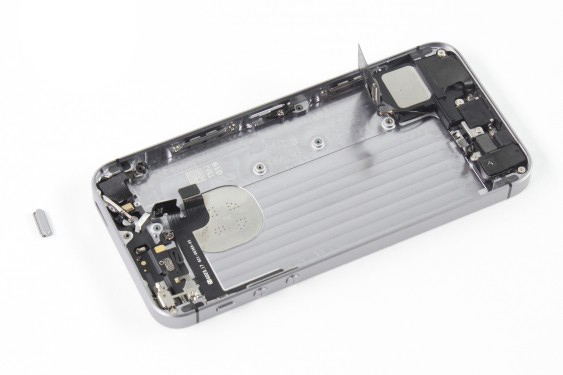

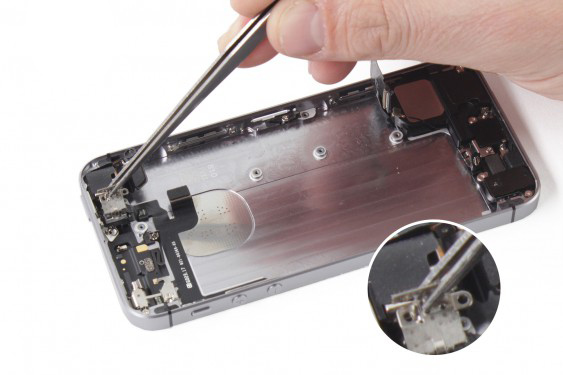

حال دکمه پاور را با کمک پنس از گوشی جدا کنید.

تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE

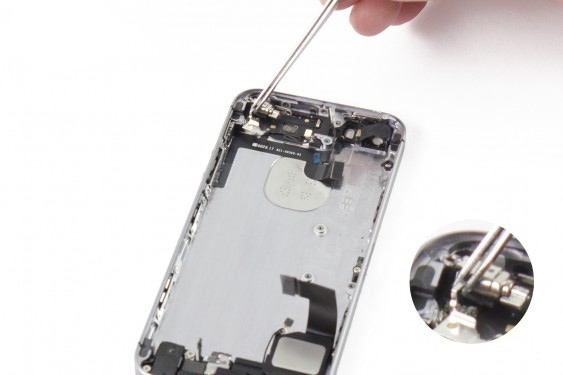

دو پیچ نگهدارنده پایه فلزی محافظ ویبراتور را باز کنید. این پیچ ها چهارسو هستند و در تصویر زیر به رنگ قرمز مشخص شده اند.

تعویض فلت کلید پاور آیفون SE

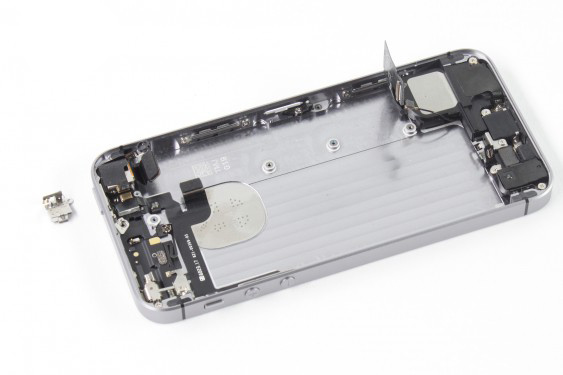

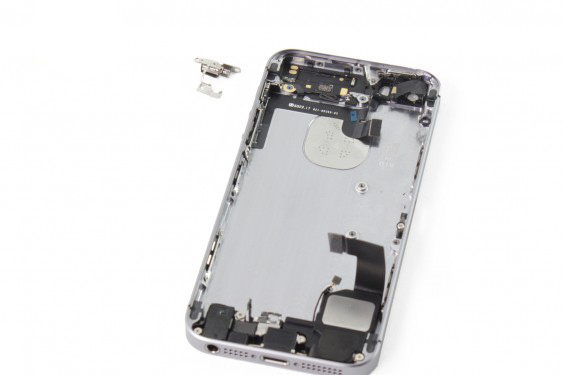

پایه فلزی را جدا کنید.

تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE

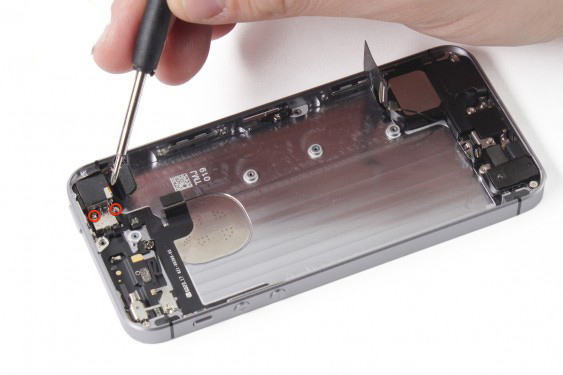

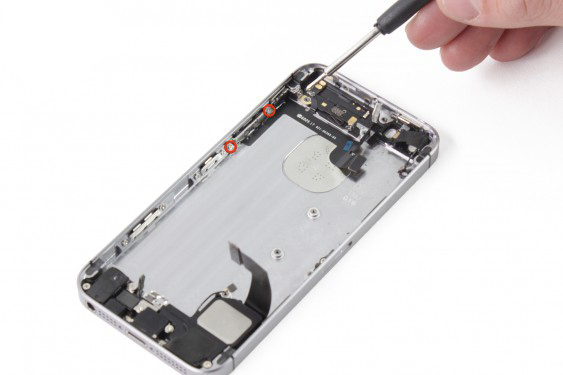

مجدداً از پیچ گوشتی چهارسو استفاده کنید و با کمک آن دو پیچ مشخص شده در تصویر زیر را باز کنید.

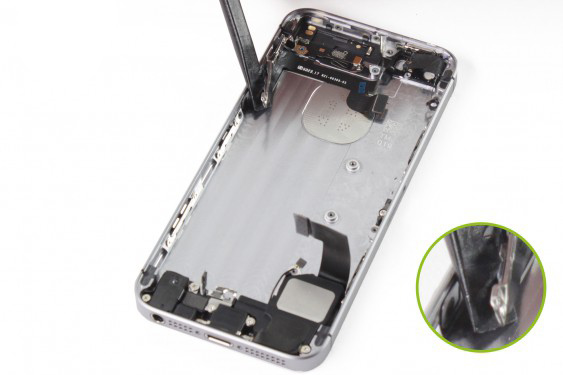

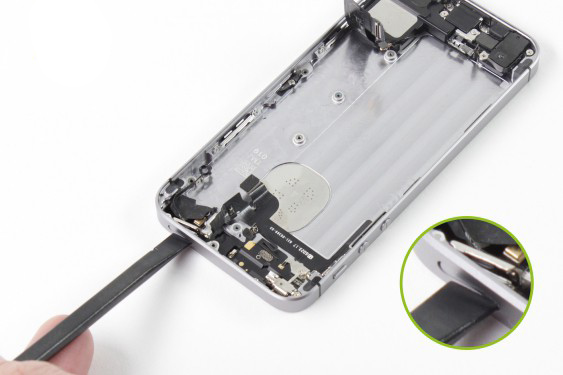

سپس به وسیله اسپاتول، فلت کلید ولوم را از شاسی بِکَنید.

تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE

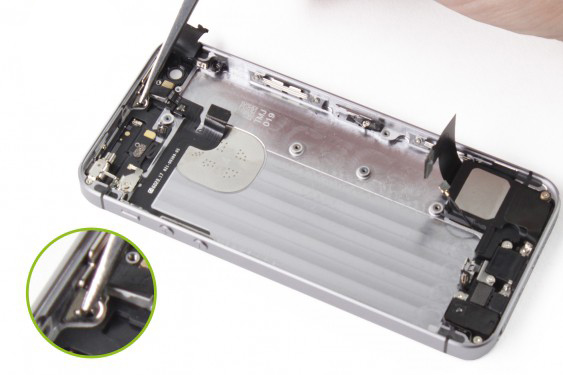

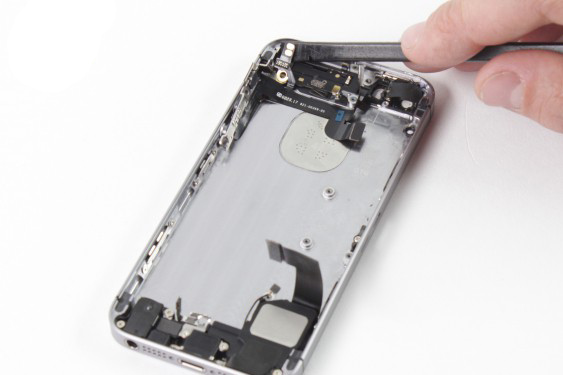

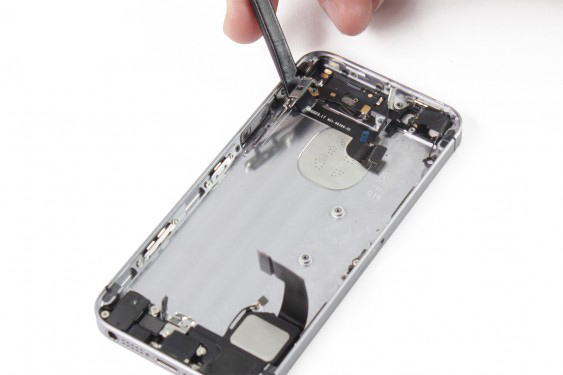

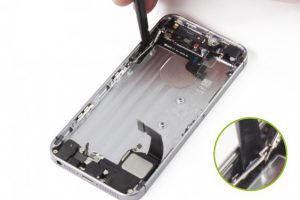

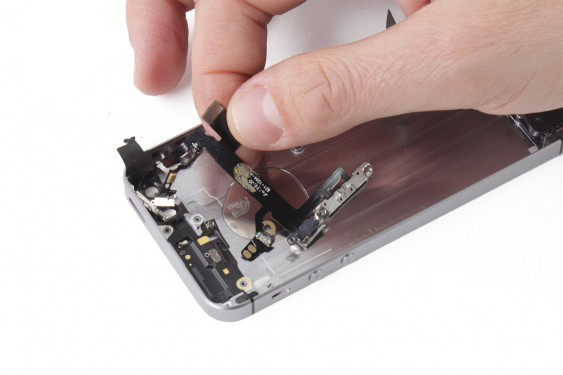

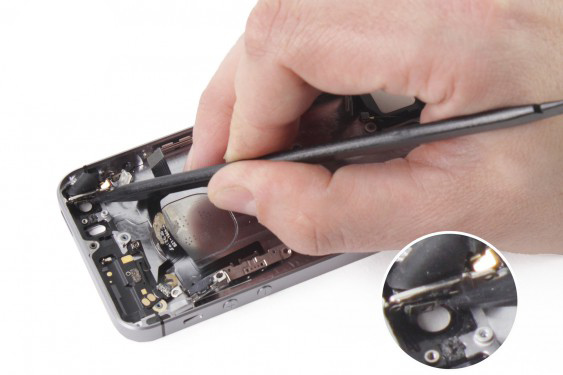

کار را با اسپاتول ادامه دهید و به کندن فلت کلید پاور و ولوم ادامه دهید تا کل فلت از قاب و شاسی گوشی جدا شود.

تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE

ماباقی فلت را نیز جدا کنید.

تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE
تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE تعویض فلت کلید پاور آیفون SE

فلت کلید پاور آیفون SE از گوشی جدا شده و اکنون آماده تعویض است.

تعویض فلت کلید پاور آیفون SE
