آموزش نحوه تعویض دکمه پاور آیفون 5 | تعمیر iPhone 5

تعویض دکمه پاور آیفون 5 کار چندان آسانی نیست زیرا این کار به آموزش و مهارت کافی نیاز دارد به گونه ای که بتوان اجزای مختلف گوشی را جدا کرده و در نهایت دکمه پاور را تعویض کرد. منظور از آموزش، داشتن یک راهنمای گام به گام است تا با کمک آن بتوان مشکل کار نکردن دکمه پاور گوشی را رفع کرد. لازم به ذکر است که اگر همچنان نمی توانید گوشی خود را روشن یا خاموش کنید و می‌دانید که دکمه پاور آیفون 5 شما سالم است بهتر است آموزش تعویض فلت کلید پاور آیفون 5 را دنبال کنید.

گام اول: نحوه باز کردن گوشی آیفون 5

قبل از باز کردن گوشی آیفون 5 و آماده شدن برای تعویض، نیاز است که ابتدا گوشی را خاموش کنید.
خاموش کردن گوشی آیفون 5 در دو مرحله خلاصه می شود؛ اول اینکه، دکمه پاور واقع در لبه بالایی گوشی را فشار داده و نگه دارید تا نوار خاموش بر روی نمایشگر ظاهر شود.
سپس دکمه قرمز رنگ “power off” را به سمت راست بکشید تا عملیات خاموش سازی آیفون 5 انجام شود.

نحوه باز کردن گوشی آیفون 5
نحوه باز کردن گوشی آیفون 5
نحوه باز کردن گوشی آیفون 5
نحوه باز کردن گوشی آیفون 5
نحوه باز کردن گوشی آیفون 5 نحوه باز کردن گوشی آیفون 5 نحوه باز کردن گوشی آیفون 5 نحوه باز کردن گوشی آیفون 5

دو پیچ پنج سو نگهدارنده کانکتور شارژ / کانکتور لایتینگ که در تصویر زیر با دایره های قرمز مشخص شده اند را باز کنید.
همانطور که مشاهده می کنید، این پیچ ها در پایین دکمه هوم و در دو طرف سوکت لایتینگ گوشی قرار دارند.

نحوه باز کردن گوشی آیفون 5

برای باز کردن گوشی آیفون 5 به ابزار ساکشن کاپ نیاز دارید.
مطابق تصویر زیر، مکنده را بر روی صفحه نمایش و در نزدیک ترین نقطه به دکمه هوم نصب کنید طوری که کامل بر روی صفحه نمایش قرار بگیرد و محکم به نمایشگر گوشی بچسبد.

مطمئن شوید که مکنده به خوبی به صفحه نمایش چسبیده است.
حال دسته مکنده را گرفته و بکشید تا یک فضای خالی بین پنل جلو و پنل عقب گوشی آیفون 5 ایجاد شود.
سَرِ اسپاتول را به آرامی در فضای خالی ایجاد شده قرار دهید و اهرم وار دسته اسپاتول را فشار دهید.
تا به اینجا صفحه نمایش هنوز به پنل عقب وصل است. مطابق تصاویر زیر عمل کرده و اسپاتول را بر روی لبه های گوشی بکشید تا صفحه نمایش از روی پنل عقب کنده شود.

نحوه باز کردن گوشی آیفون 5
نحوه باز کردن گوشی آیفون 5
نحوه باز کردن گوشی آیفون 5
نحوه باز کردن گوشی آیفون 5
نحوه باز کردن گوشی آیفون 5 نحوه باز کردن گوشی آیفون 5 نحوه باز کردن گوشی آیفون 5 نحوه باز کردن گوشی آیفون 5

گام دوم: نحوه جداسازی صفحه نمایش آیفون 5

به محض کنده شدن پنل جلو از پنل عقب، مطابق تصویر زیر صفحه نمایش را گرفته طوری که با لبه بالایی گوشی زاویه 90 درجه بسازد.
تذکر: مراقب باشید که صفحه نمایش را کامل از گوشی جدا نکنید زیرا صفحه نمایش آیفون 5 هنوز توسط چند فلت به پنل عقب گوشی متصل است.

نحوه جداسازی صفحه نمایش آیفون 5

اکنون سه پیچ چهارسو نگهدارنده صفحه فلزی محافظ کانکتورهای صفحه نمایش را باز کنید.
همانطور که در شکل ملاحظه می کنید، پیچ ها در دو دسته قرار می گیرند. پیچ های قرمز رنگ، پیچ های چهارسو 1.2 میلی متری هستند و تک پیچ زرد رنگ، پیچ چهارسو 1.6 میلی متری است.
نکته: پیچ زرد رنگ خاصیت مغناظیسی ندارد به همین دلیل در هنگام جداسازی مراقب باشید که گم نشود زیرا این پیچ به راحتی به پیچ گوشتی های مغناطیسی نمی چسبد.

صفحه فلزی آزاد شده را با کمک پنس از گوشی جدا کنید.

نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5 نحوه جداسازی صفحه نمایش آیفون 5 نحوه جداسازی صفحه نمایش آیفون 5 نحوه جداسازی صفحه نمایش آیفون 5

اسپاتول را بردارید و مطابق تصاویر زیر، ابتدا کانکتور فلت دوربین جلو و سنسور مجاورت / Proximity را جدا کنید.
سپس به سراغ جدا کردن کانکتور تاچ ال سی دی آیفون 5 بروید.

نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5 نحوه جداسازی صفحه نمایش آیفون 5 نحوه جداسازی صفحه نمایش آیفون 5 نحوه جداسازی صفحه نمایش آیفون 5

در نهایت کانکتور LCD را نیز جدا کنید.
مشاهده می کنید صفحه نمایش آیفون 5 از گوشی جدا می شود.

نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5
نحوه جداسازی صفحه نمایش آیفون 5 نحوه جداسازی صفحه نمایش آیفون 5 نحوه جداسازی صفحه نمایش آیفون 5 نحوه جداسازی صفحه نمایش آیفون 5

گام سوم: نحوه جداسازی باتری آیفون 5

برای جدا کردن باتری آیفون 5 نیاز است که ابتدا دو پیچ چهارسو نگهدانده پایه فلزی محافظ کانکتور باتری را باز کنید.
پیچ زرد رنگ، یک پیچ چهارسو 1.8 میلی متری و پیچ قرمز رنگ یک پیچ چهارسو 1.6 میلی متری است.
به محض باز شدن پیچ ها، پایه فلزی محافظ را از گوشی جدا کنید.

تعویض باتری آیفون 5
تعویض باتری آیفون 5
تعویض باتری آیفون 5
تعویض باتری آیفون 5
تعویض باتری آیفون 5 تعویض باتری آیفون 5 تعویض باتری آیفون 5 تعویض باتری آیفون 5

در این مرحله به اسپاتول نیاز دارید تا با کمک آن بتوانید کانکتور باتری را جدا کنید.
مراقب باشید که در حین جداسازی مادربرد آسیب نبیند.
قرار گیری کانکتور باتری بر روی مادربرد به آسانی انجام می شود پس توجه کنید که در هنگام مونتاژ یک باتری جدید، با فشار و زور زیاد این کار را انجام ندهید.

تعویض باتری آیفون 5
تعویض باتری آیفون 5
تعویض باتری آیفون 5 تعویض باتری آیفون 5

کار را با اسپاتول ادامه دهید! در این جا از اسپاتول برای بیرون کشیدن باتری از گوشی استفاده کنید.

تعویض باتری آیفون 5
تعویض باتری آیفون 5
تعویض باتری آیفون 5
تعویض باتری آیفون 5 تعویض باتری آیفون 5 تعویض باتری آیفون 5

باتری آیفون 5 از گوشی جدا شد.

تعویض باتری آیفون 5

گام چهارم : نحوه جداسازی کابل های اتصال مادربرد آیفون 5

برای جداسازی کابل های اتصال مادربرد آیفون 5 کافیست که مراحل زیر را دنبال کنید.
پیچ چهارسو نگهدارنده پایه فلزی قرار گرفته بر روی مادربرد را باز کنید.
پس از باز شدن پیچ، پایه فلزی را با کمک پنس از گوشی جدا کنید.

تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5 تعویض کابل های اتصال مادربرد آیفون 5 تعویض کابل های اتصال مادربرد آیفون 5 تعویض کابل های اتصال مادربرد آیفون 5

در بخش بالایی مادربرد، دو کابل اتصال وجود دارند؛ کانکتورهای آن دو کابل را با کمک اسپاتول از روی مادربرد جدا کنید.

تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5 تعویض کابل های اتصال مادربرد آیفون 5 تعویض کابل های اتصال مادربرد آیفون 5 تعویض کابل های اتصال مادربرد آیفون 5

همین کار را برای سَرِ دیگر کابل های اتصال مادربرد که در بخش پایینی مادربرد قرار دارند؛ تکرار کنید.

تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5 تعویض کابل های اتصال مادربرد آیفون 5 تعویض کابل های اتصال مادربرد آیفون 5 تعویض کابل های اتصال مادربرد آیفون 5

کابل اتصال از مادربرد آزاد شده و اکنون می توانید با کمک پنس آن ها را از گوشی جدا کنید.

تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5
تعویض کابل های اتصال مادربرد آیفون 5 تعویض کابل های اتصال مادربرد آیفون 5

کابل های اتصال مادربرد آیفون 5 از گوشی جدا شدند.

تعویض کابل های اتصال مادربرد آیفون 5

گام پنجم: نحوه جداسازی مادربرد آیفون 5

اگر سیم کارت و خشاب سیم کارت گوشی شما هنوز در سوکت سیم کارت قرار دارد حتماً آن را خارج کنید.
برای جداسازی خشاب سیم کارت آیفون 5  از سوزن سیم کارت استفاده کنید و مطابق تصاویر زیر، سوزن سیم کارت را در سوراخ مخصوص تعبیه شده بر روی خشاب سیم کارت فرو کنید و آرام فشار دهید تا خشاب سیم کارت از سوکتش خارج شود.
در نهایت خشاب سیم کارت را از گوشی جدا کنید.

142821
142822
142823
تعویض مادربرد آیفون 5
142821 142822 142823 تعویض مادربرد آیفون 5

حال به سراغ جدا کردن کانکتور کابل آنتن GSM بروید. همانطور که در تصویر زیر مشاهده می کنید این کابل در زیر اسپیکر خارجی قرار گرفته است.

تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5 تعویض مادربرد آیفون 5

نوبت به آزادسازی مادربرد از شاسی می رسد.
دو پیچ چهارسو نگهدارنده بخش بالایی مادربرد را باز کنید. این دو پیچ در تصویر زیر با دایره های قرمز رنگ مشخص شده اند.

تعویض مادربرد آیفون 5

در ادامه، پنج پیچ چهارسو نگهدارنده مادربرد را باز کنید.
دو پیچ چهارسو قرمز رنگ
دو پیچ rivet یا دوسو زرد رنگ با خاصیت آهنربایی
یک پیچ rivet یا دو سو آبی رنگ فاقد خاصیت آهنربایی

تذکر: در هنگام مونتاژ مادربرد جدید یا مادربرد تعمیر شده، این نکته را در خاطر داشته باشید که پیچ ها را دقیقاً در جای اصلی خود قرار دهید زیرا جایگذاری اشتباه پیچ های rivet باعث به وجود آمدن اختلال در قطب نمای گوشی آیفون 5 شما می شود.

تعویض مادربرد آیفون 5

حال از اسپاتول پلاستیکی استفاده کنید و با کمک آن کانکتور اسپیکر خارجی را از مادربرد جدا کنید سپس فلت آن را مقداری بلند کنید طوری که با گوشی زاویه 90 درجه بسازد. این کار به جداسازی آسان تر مادربرد کمک می کند.

تعویض مادربرد آیفون 5

در تصویر زیر، دو پیچ به رنگ های قرمز و زرد مشخص شده اند. این پیچ ها چهارسو بوده و وظیفه نگهداشتن پایه فلزی نگهدارنده مادربرد را دارند.
پیچ چهارسو 2.3 میلی متر
پیچ چهارسو 1.5 میلی متری

تعویض مادربرد آیفون 5

به محض باز شدن پیچ ها، پایه فلزی نگهدارنده و مشخص شده در تصویر زیر را از گوشی جدا کنید.

تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5 تعویض مادربرد آیفون 5 تعویض مادربرد آیفون 5

حال کانکتور فلت ولوم / ویبره / پاور را جدا کنید.

تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5 تعویض مادربرد آیفون 5

در آخر مادربرد را به سمت باتری بچرخانید طوری که کامل به پشت برگردد.
تذکر: مادربرد را کامل از گوشی جدا نکنید زیرا هنوز توسط فلت آنتن وای فای به گوشی متصل است.

تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5 تعویض مادربرد آیفون 5 تعویض مادربرد آیفون 5

اکنون می توانید کانکتور فلت آنتن وای فای / wifi را از روی مادربرد جدا کرده و در نهایت مادربرد را از گوشی جدا کنید.

تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5
تعویض مادربرد آیفون 5 تعویض مادربرد آیفون 5 تعویض مادربرد آیفون 5

گام ششم: نحوه تعویض کلید پاور آیفون 5

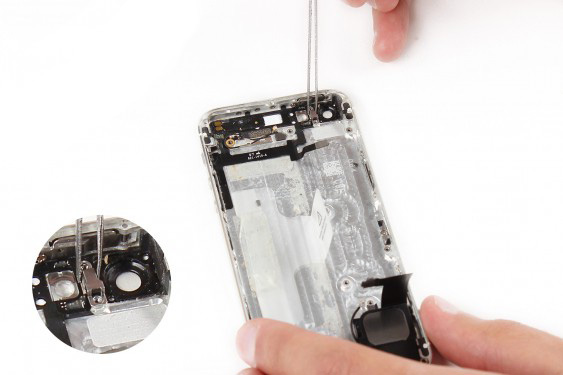

برای تعویض کلید پاور آیفون 5 کافیست که ابتدا دو پیچ مشخص شده در تصویر زیر را باز کنید.
پیچ rivet یا دوسو
پیچ چهارسو 1.6 میلی متری
وظیفه این پیچ ها نگهداشتن پایه فلزی میانی پنجره دوربین عقب و فلاش دوربین است.

تعویض دکمه پاور آیفون 5

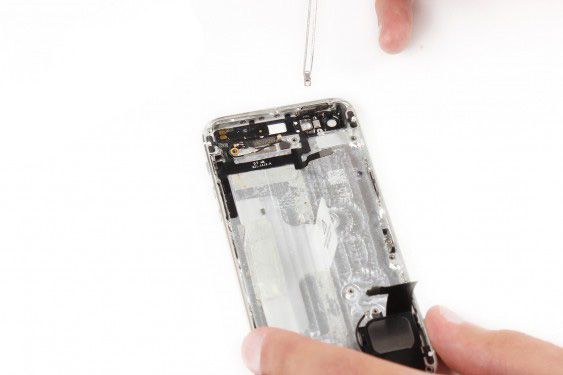

به محض باز شدن پیچ ها، پایه فلزی مشخص شده را از گوشی جدا کنید.

تعویض دکمه پاور آیفون 5
تعویض دکمه پاور آیفون 5
تعویض دکمه پاور آیفون 5
تعویض دکمه پاور آیفون 5 تعویض دکمه پاور آیفون 5 تعویض دکمه پاور آیفون 5

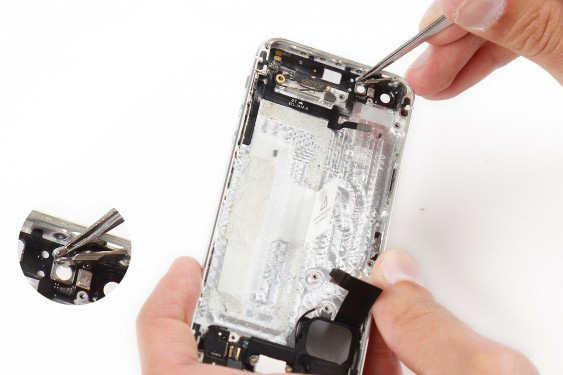

به سراغ پیچ گوشتی چهارسو بروید و با کمک آن تک پیچ مشخص شده در تصویر زیر را باز کنید.

تعویض دکمه پاور آیفون 5

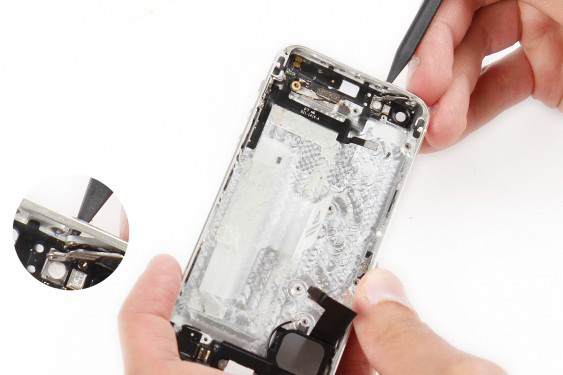

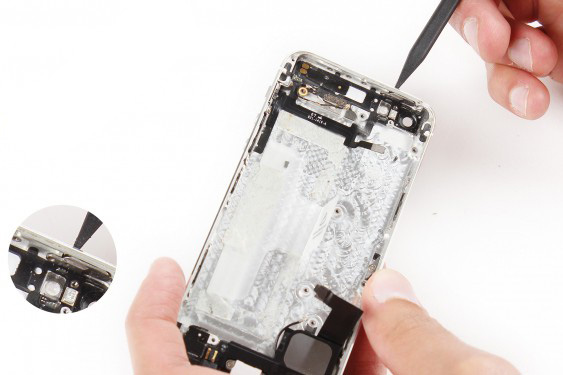

از نوک اسپاتول کمک بگیرید و به وسیله آن دکمه پاور را از بیرون به سمت داخل فشار دهید تا از فریم گوشی جدا شود.

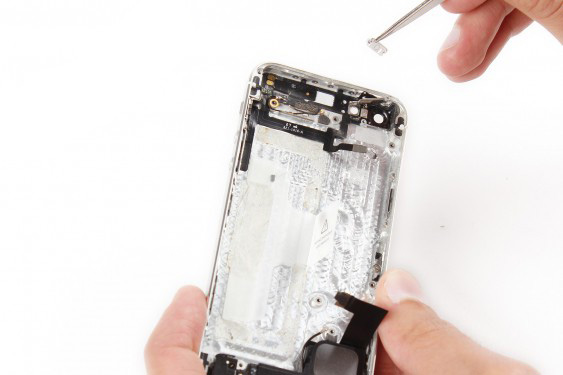

در نهایت، دکمه پاور جدا شده را با پنس بگیرید و از گوشی جدا کنید.

تعویض دکمه پاور آیفون 5
تعویض دکمه پاور آیفون 5
تعویض دکمه پاور آیفون 5
تعویض دکمه پاور آیفون 5
تعویض دکمه پاور آیفون 5 تعویض دکمه پاور آیفون 5 تعویض دکمه پاور آیفون 5 تعویض دکمه پاور آیفون 5

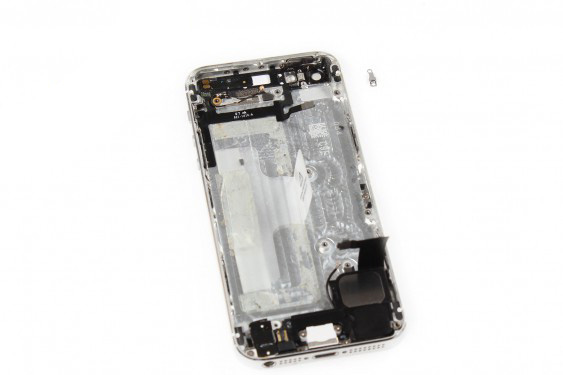

دکمه پاور آیفون 5 از گوشی جدا شده و اکنون آماده تعویض است.

تعویض دکمه پاور آیفون 5
